親子開き戸の第２扉（子扉）を窓付きやガラリ付きに変更すると表示されない

谷元るみ子

現象

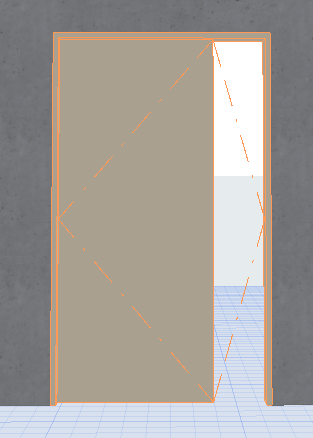

親子開き戸の第２扉（子扉）を窓付きやガラリ付きに変更すると第２扉が表示されない場合についてです。

※扉幅：1200以下の設定

原因

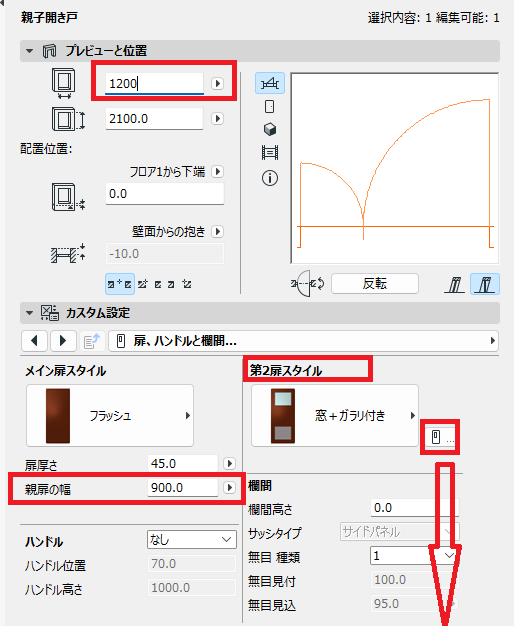

扉幅を１２００以下で設定し、第２扉のスタイルを窓付きやガラリ付き等に設定した場合

デフォルト設定では、メイン扉幅（親扉）900に設定されております。

扉幅1200-メイン扉幅900＝第２扉幅300　になります。

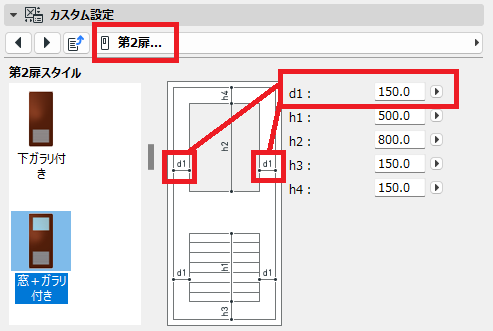

第２扉スタイル設定では、
ｄ１が両サイド✕2＝300

となり、窓+ガラリが「0」となってしまうため非表示になってしまいます。


解決方法

扉幅や第２扉のｄ１の調整を行っていただきますと表示されます。
