<Archicad 27>
目的

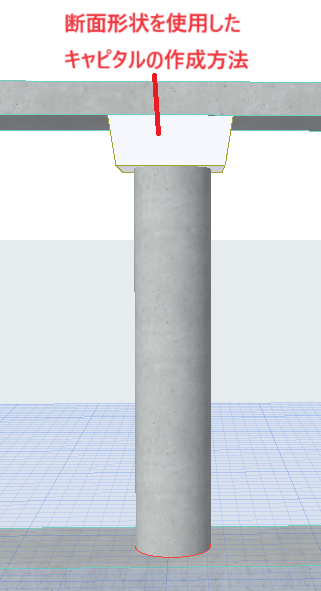

形状が特殊なキャピタル（柱頭部）のような部分を作成する場合、断面形状で作成することができます。
作成方法
スラブは断面形状がありませんので、梁の断面形状にて作成をおこないます。

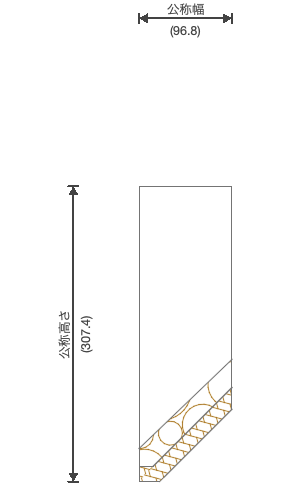

▼断面形状マネージャを開き、下のような形状を塗りつぶしで作成します。外側の傾斜部分の断面のみを作図しています。
使用方法は梁にしておきます。

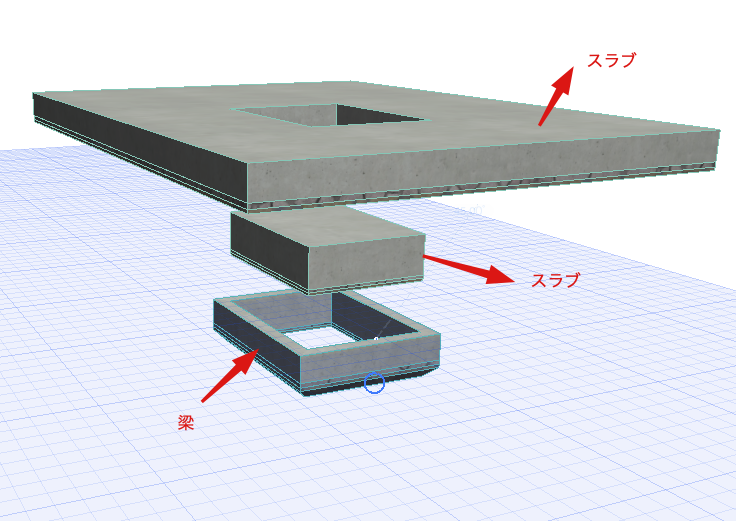

▼作成した梁の断面形状で、外側の傾斜部ができるように作成しスラブと組み合わせます。

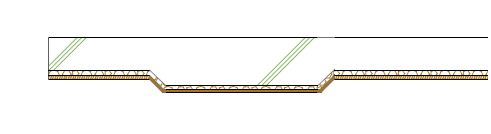

▼同じ位置にしたときの断面がこのようになります。
断面形状で特殊な形状のキャピタル（柱頭部）の作成方法
