<Archicad 27>
現象

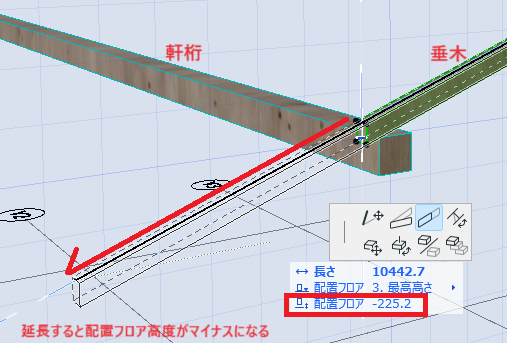

垂木を桁から下に軒の分伸ばすと基準の高さ(配置フロアまでオフセット)が変わってしまうので変わらないようにしたい。
原因
垂木の書き出しが基準の高さになります。
垂木の書き出しを軒桁から棟木に向かって上に書き出し、軒を伸ばすように作成すると基準の高さが変わってしまいます。
解決方法
垂木の書き出しが基準の高さになりますので、軒先から書き出していただくか、棟木から書き出しされると書き出しの方をさわらずに、書き終わりを延長すれば調整ができますので、基準の高さは変わらずに作成できます。
※屋根のように回転軸(勾配の軸)は書き出しが基点になります。
