目的
断面形状のコンクリートフカシ部分を破線にしたい場合があるかと思います。
そのような線の種類を変更するときの編集方法についてです。
手順
例）外側両サイドの線を破線に変更
断面形状マネージャー＞編集

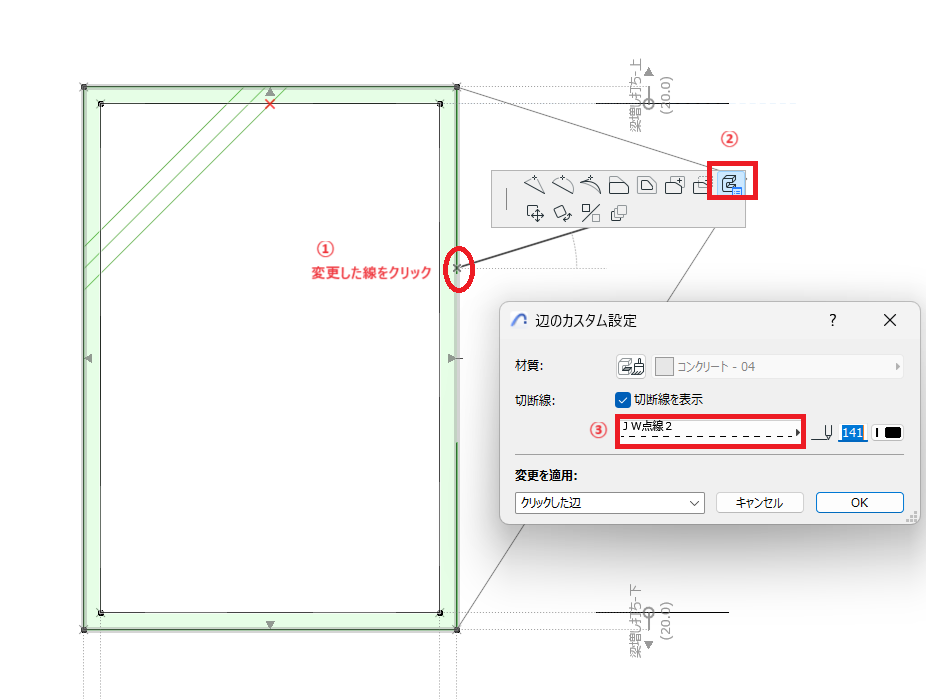

①変更したい線を選択
②ペットパレットの「辺のカスタム設定」を選択
③線種を変更します。
▼断面形状マネージャー：編集画面
④保存ボタンで保存します。
結果

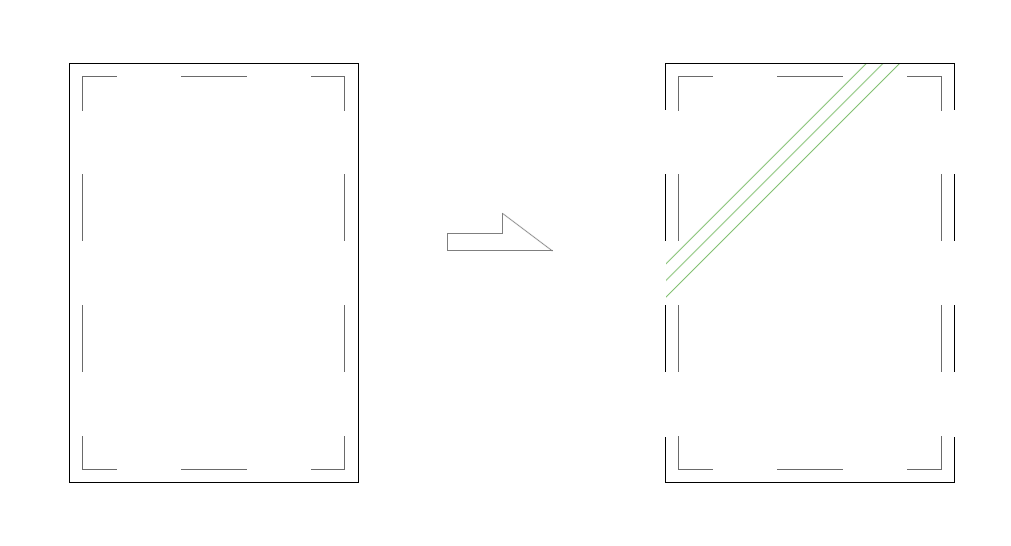

梁の断面図を確認します。このように外側両サイドの線を破線に変更できました。
断面形状の一部の線を破線に変更したい
