<Archicad 27>
現象
手摺にコーナーの子柱部分だけ表示されていません。
手摺設定の子柱は表示になっています。
原因
手摺を作成したときのコーナー部分は小柱ではなく、親柱が作成されています。
親柱を再表示させる必要があります。
※見分け方としては、編集画面に入った時に親柱の表示・非表示を切り替えて反応する箇所が親柱です。
解決方法

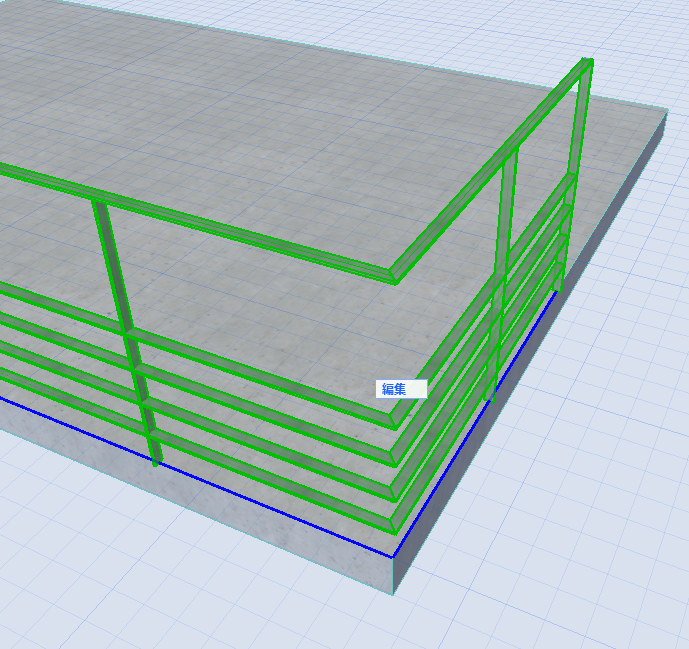

①手摺を選択し、編集ボタンから画面をひらきます

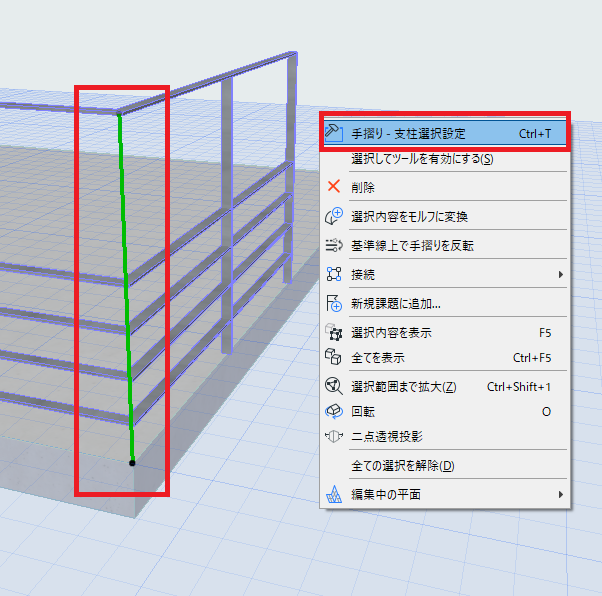

②角にワイヤーフレームのような線が表示されていますので、そちらを選択、右クリックメニューから選択設定を開きます。

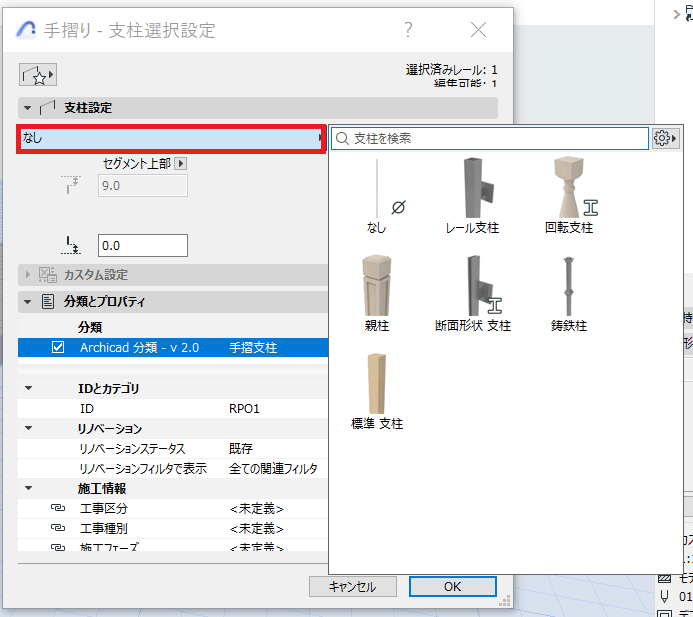

③支柱が「なし」になっているので、支柱ありの表示に切り替えます。
④表示後はサイズなど修正をおこなってください。
