<Archicad 27>
目的
手摺の破断線設定のカスタム高さ①②の使用について
例えば、

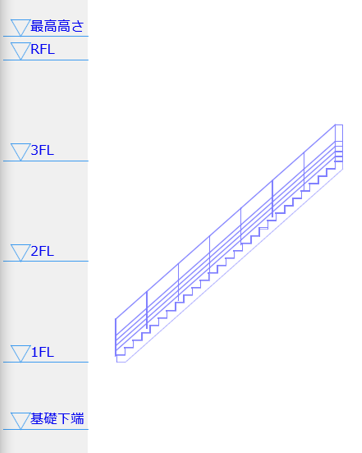

１Ｆから３Ｆまでの手摺の場合などに、１ＦＬと２ＦＬの平面図の表現で破断線の位置を変えたいときに、１つ目２つ目の破断線の位置の高さを設定することができます。
手順

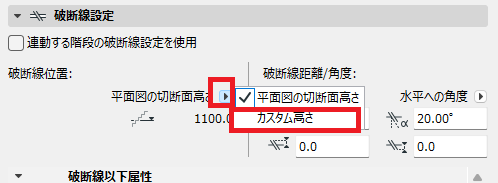

手摺の設定＞破断線設定＞
▼平面図の切断面高さを「カスタム高さ」に切り替える
▼①②の切断線位置の高さを入力する
結果
上記の設定で、平面図での表示はこのようになります。

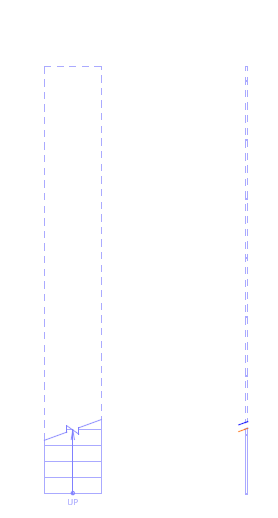

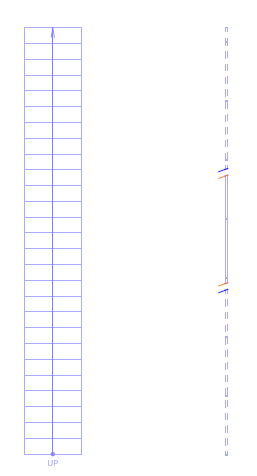

▼１ＦＬ表示 ▼２ＦＬ表示
手摺の破断線設定のカスタム高さについて
