<Archicad 27>
現象
平面図の切断面位置が壁の断面しかみえないはずなのに、上部に壁があるところが切り欠かれてしまう。

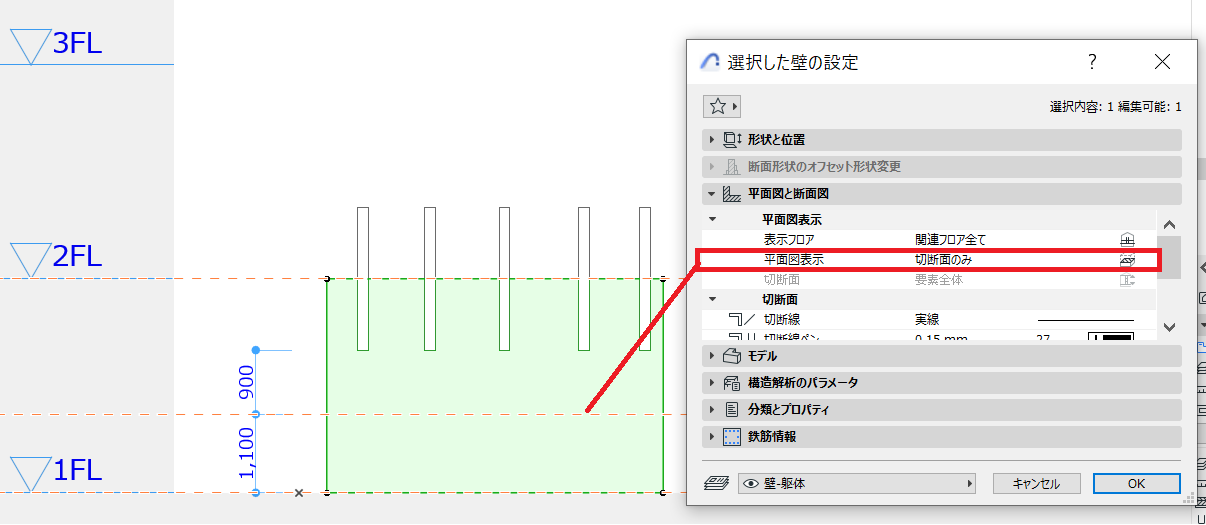

▼壁の配置位置。壁は切断面のみの表示設定

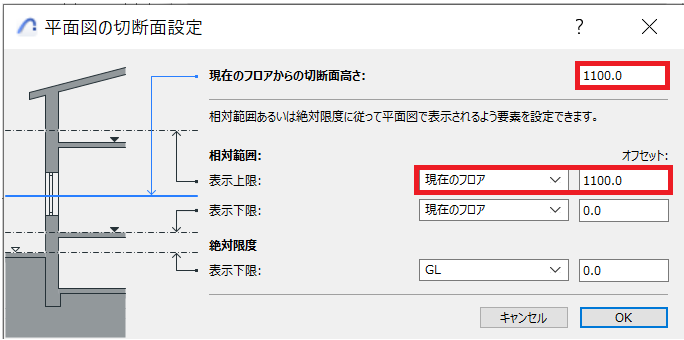

▼平面図での切断面、表示上限はともに1100

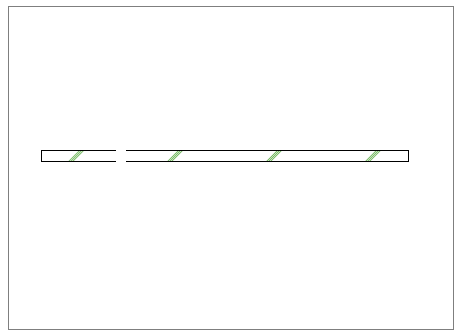

▼平面図でみると、切り欠かれている部分がある
原因
平面図の場合、実際の切断面からの表示だけでなく、塗りつぶしや他の要素のシンボル表現なども表示するため、壁の高さが切断面よりも上にある場合でも影響を受けてしまいます。
そのため、対応としては接合部順位を設定されるようお願いします。

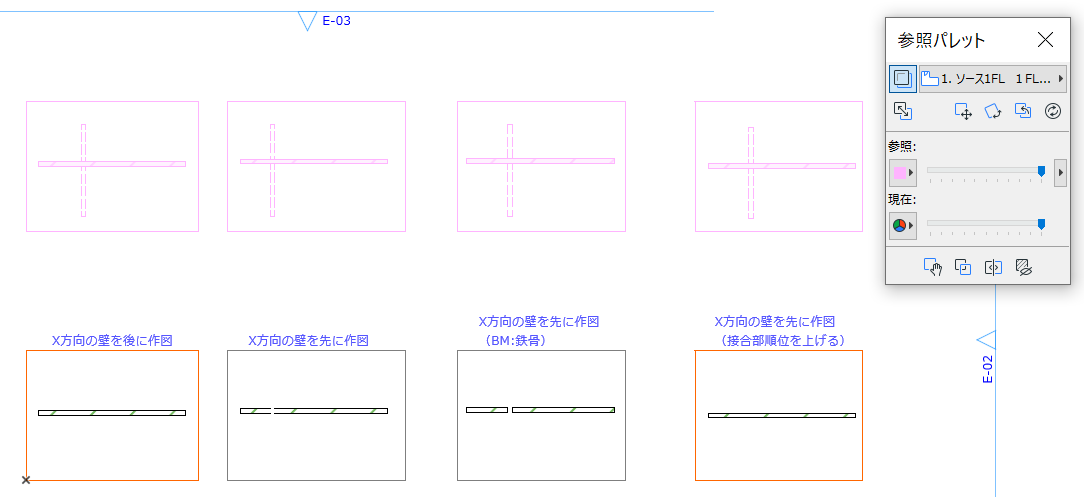

また、壁を作図する順序（先に描くか後に描くか）でも切り取られる、切り取られないが変わってきます。作成順で変わってしまうのは、接合部順位が同じ優先度なので、入力順になります。
解決方法
・接合部順位の変更
・作図順の変更
