<Archicad 27>
現象
断面図で同じ断面形状なのに、切断塗りつぶしの表示が異なっている

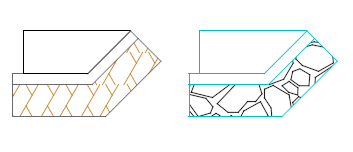

▼断面図
Ａ Ｂ
原因

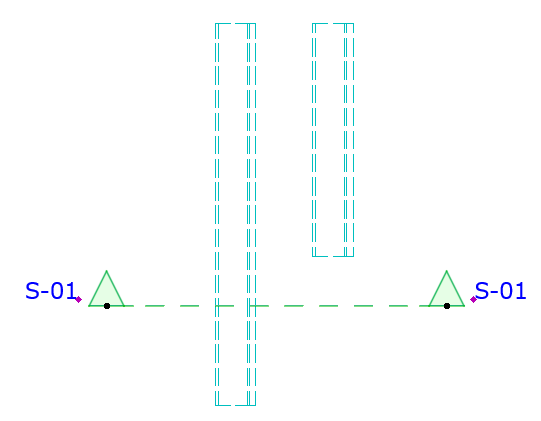

平面図で見ると、片方は断面線にかかっておらず、断面表示になっていないのが原因です。
Ａ Ｂ
Aの方はビルディングマテリアルの構造切断塗りつぶしの設定が表示されていて、
Bの方は材質の表面塗りつぶしが表現としてでています。（断面図設定の、投影要素＞材質表面塗りつぶし前景にチェックを入れたときに表示されます）
▶断面設定：モデル外観（タイプのビュー）－Archicadヘルプ－
断面図で同じ断面形状なのに切断塗りつぶしが異なっている
