<Archicad 27>
目的

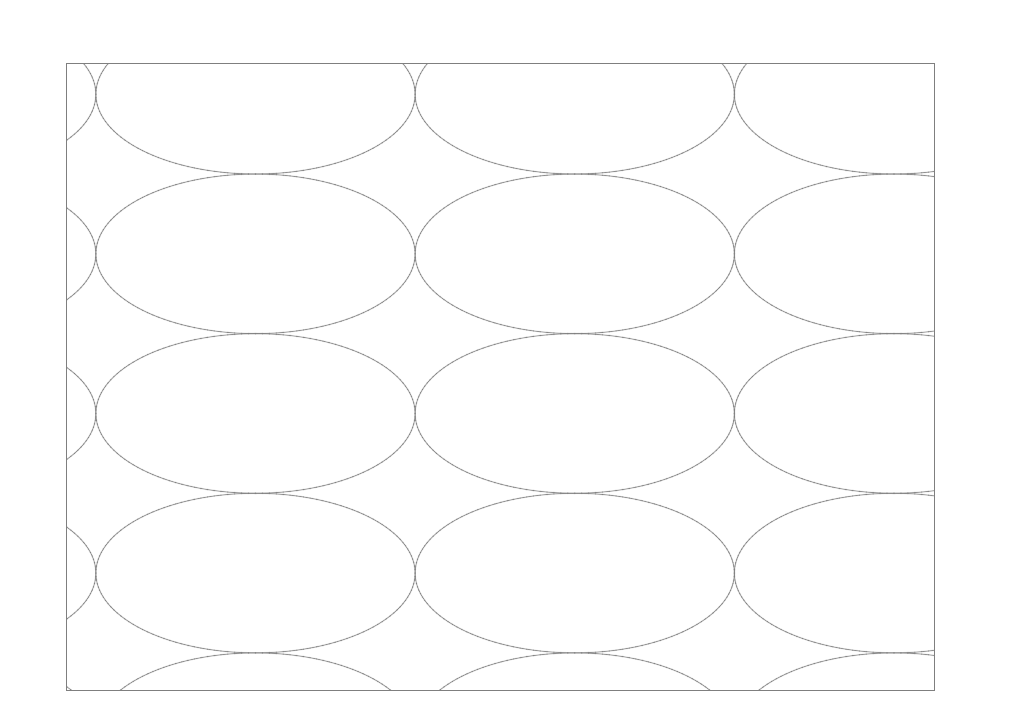

画像のようなシンボル塗りつぶしを作成したい。
手順

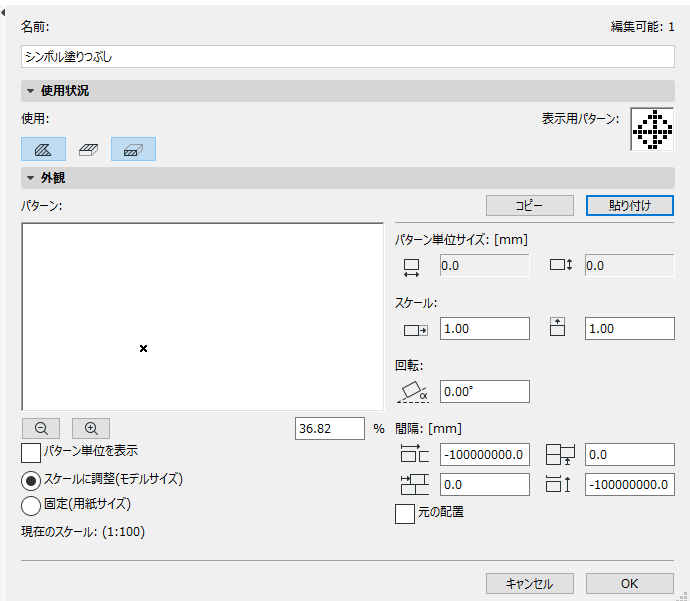

▼円弧ツール等を利用して楕円を作成し、塗りつぶしの編集画面に貼り付けても正常に表示されません。
楕円には対応しておりませんので、代案として下記手順で作成することができます。

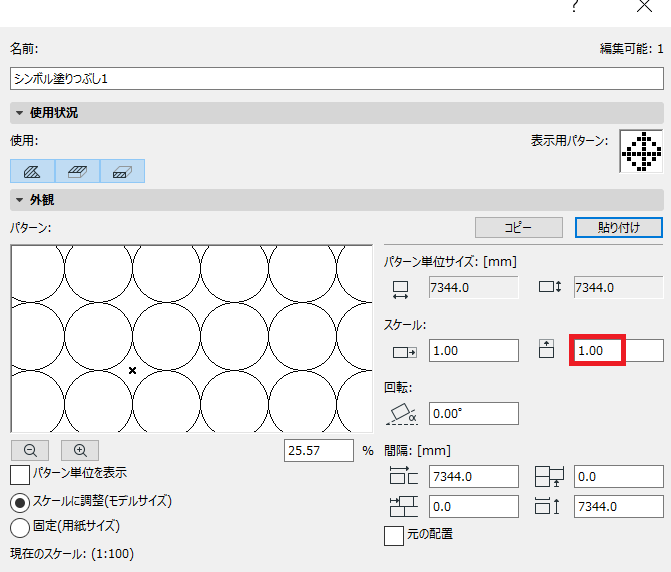

①まずは平面図などで円を作成して、シンボル塗りつぶし編集画面に貼り付けます。

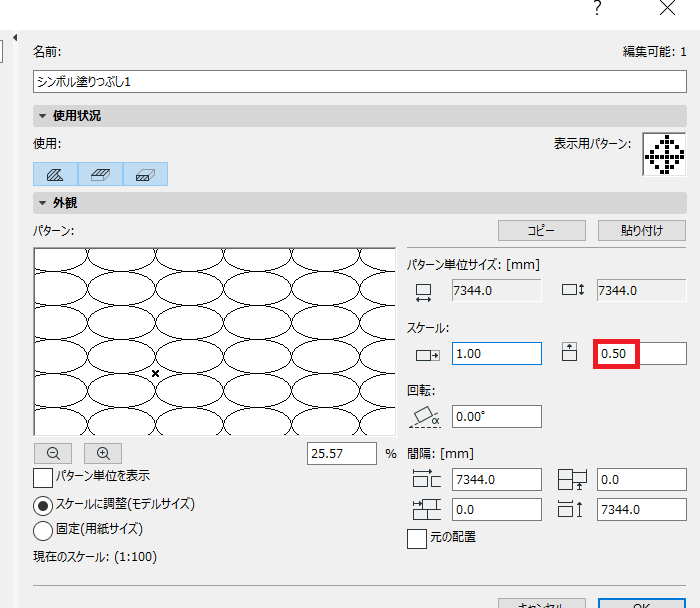

②縦のスケールの値を低くすると、楕円の状態になります。
結果

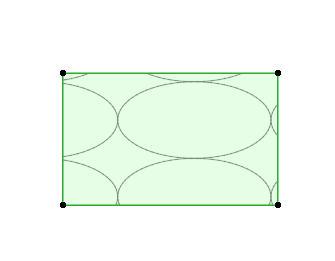

作成したものを塗りつぶしツールで配置すると、楕円の模様の塗りつぶしが表示されます。
塗りつぶしの新規作成方法は下記ナレッジをご確認ください。
■塗りつぶしパターンの作成方法 – GRAPHISOFTナレッジセンター
