断面図でＹの通り芯のみが表示されない

谷元るみ子

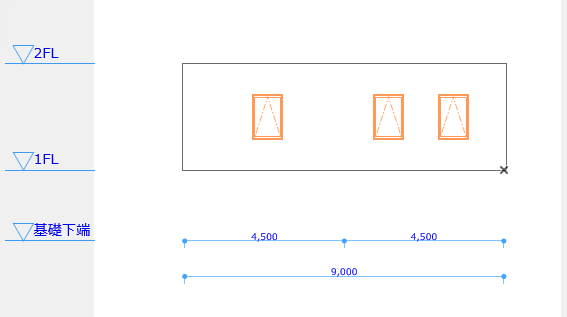

断面図でYの通り芯のみが表示されなくなった、平面図や断面図でもXの通り芯は表示されている。

通り芯表示についてのナレッジ

上記ナレッジを確認したが、断面図のＹの通り芯は表示されなかった。

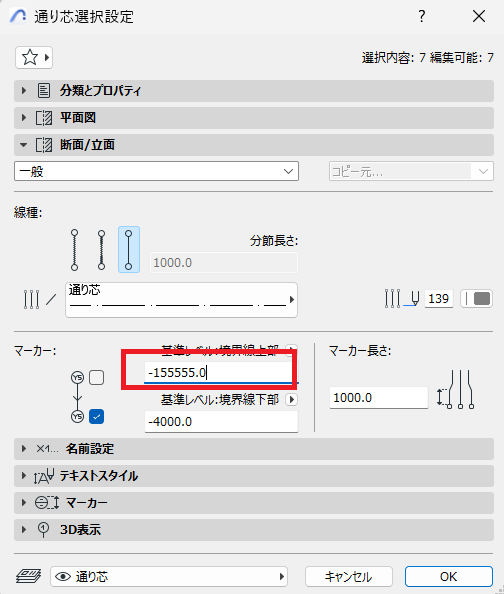

平面図に表示されているＹの通り芯設定を確認すると、断面/立面：マーカーの上部に大きな数値が入っており、マーカー表示にチェックは入っていないが、こちらの数値が影響しておりました。

この場合、マーカーの数値（赤枠内）を下の数値と同じぐらいの数値に入れ替えていただきますと

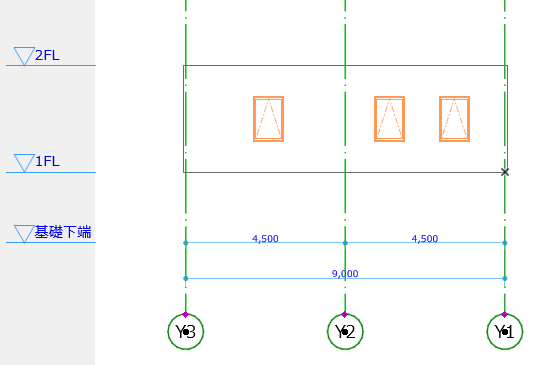

断面図でも表示されました。
