目的
基準に対してモデルの位置がズレていたときなどの[移動]と[回転]の方法を紹介します。
手順
モデルの移動

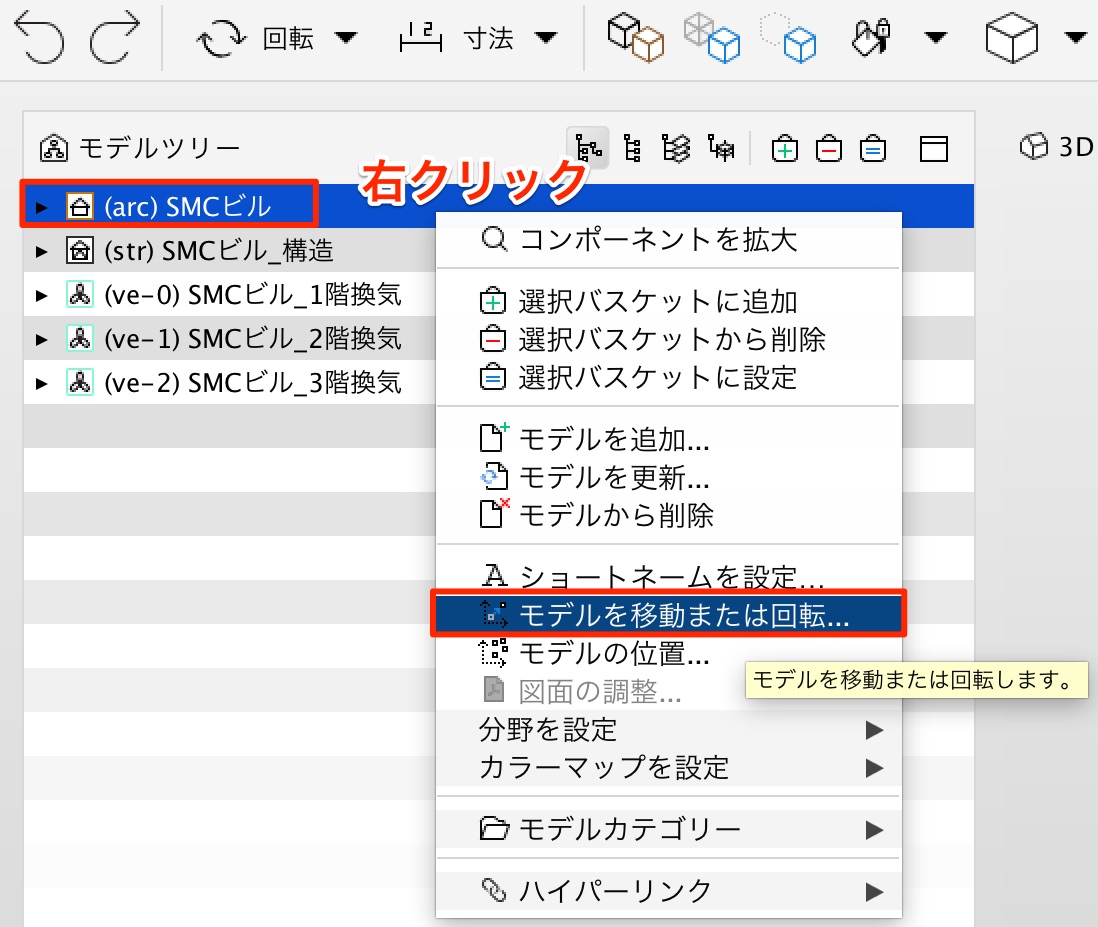

1.移動又は回転させたいモデルを[モデルツリー]から選択し、[右クリック]→[モデルを移動または回転...]を開きます。

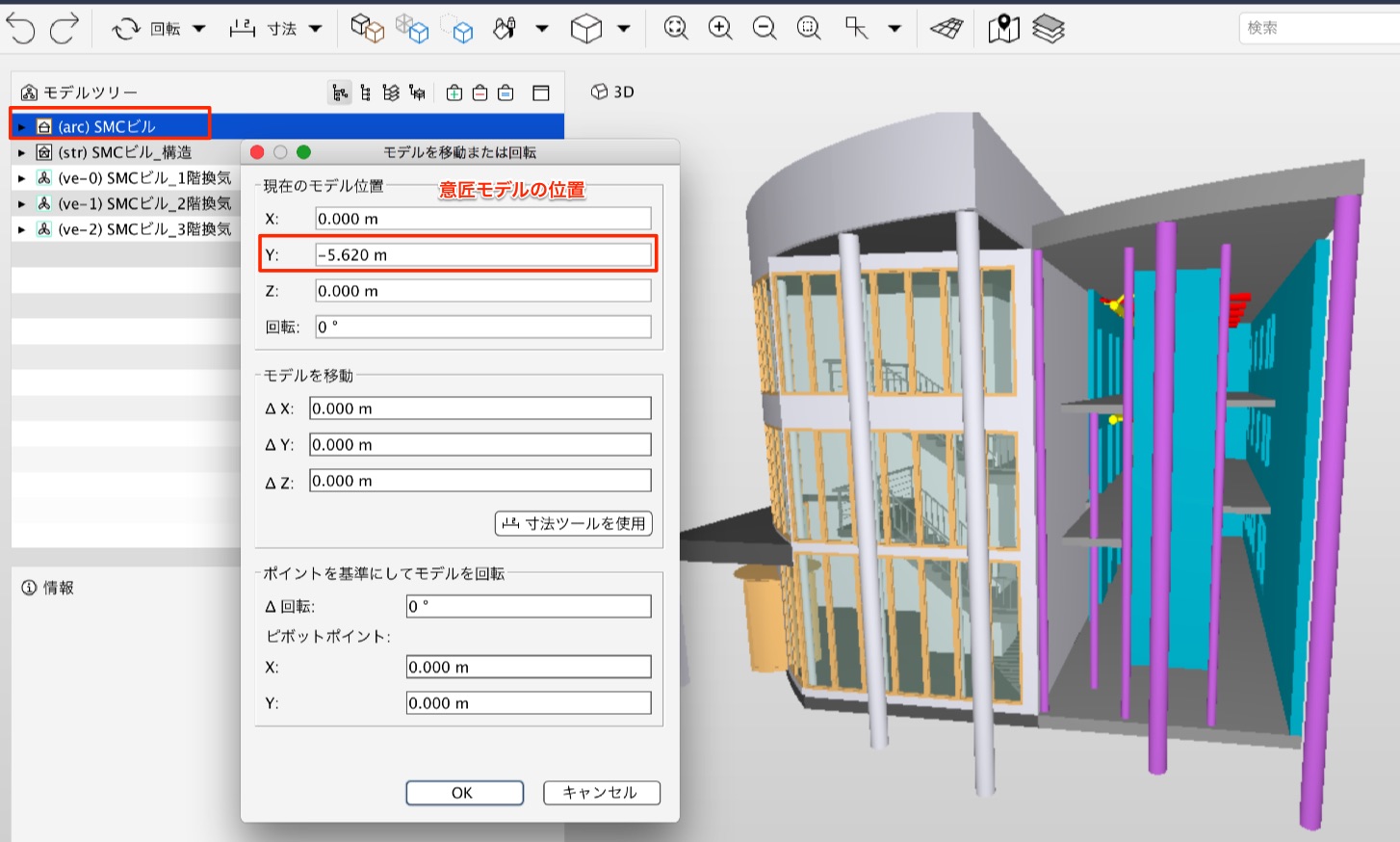

2.[現在のモデルの位置]でズレを確認します。

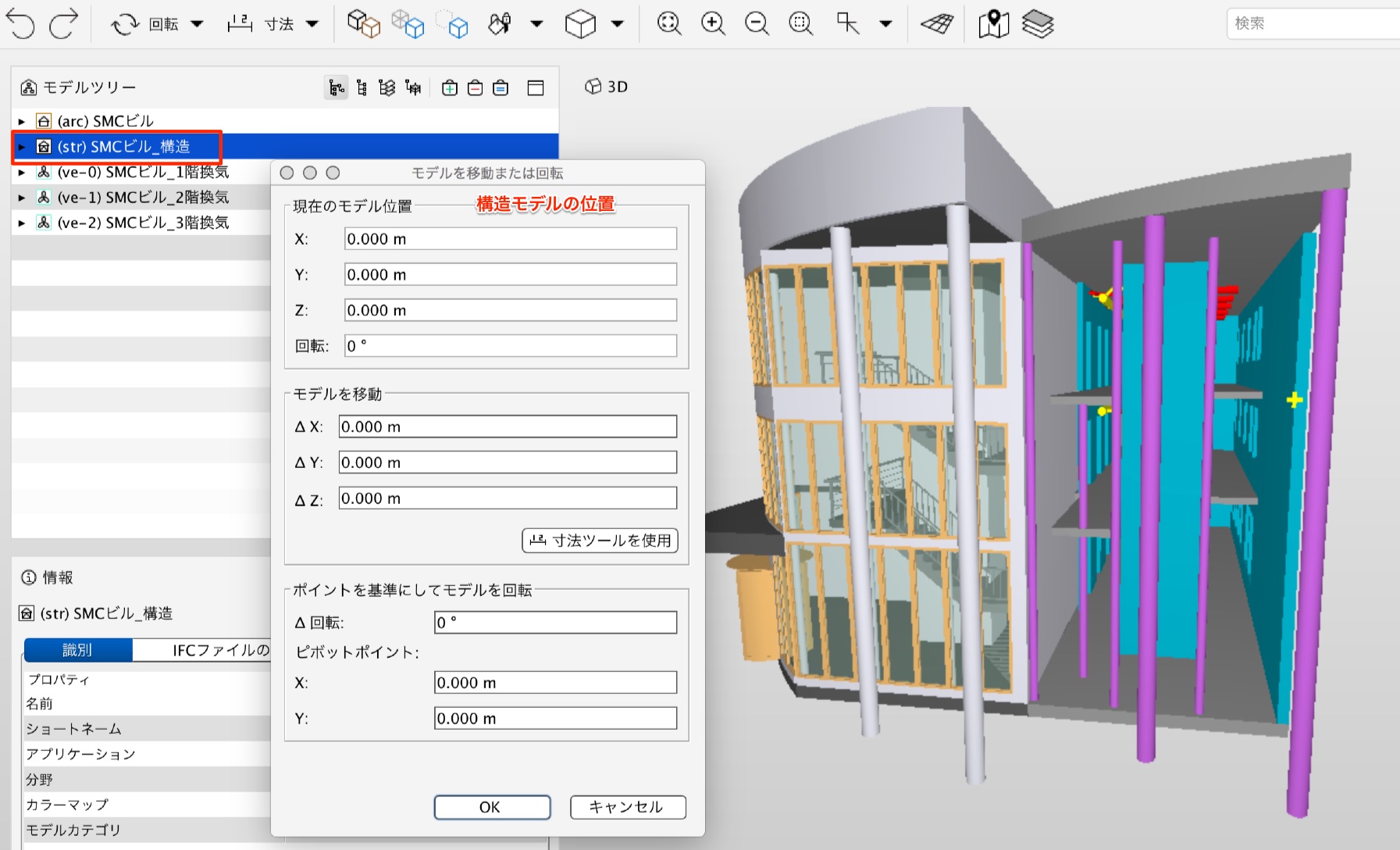

*構造モデルも確認しておきます。今回は構造モデルの位置を“正”とし、意匠モデルを移動します。
3.移動する距離を測ります。

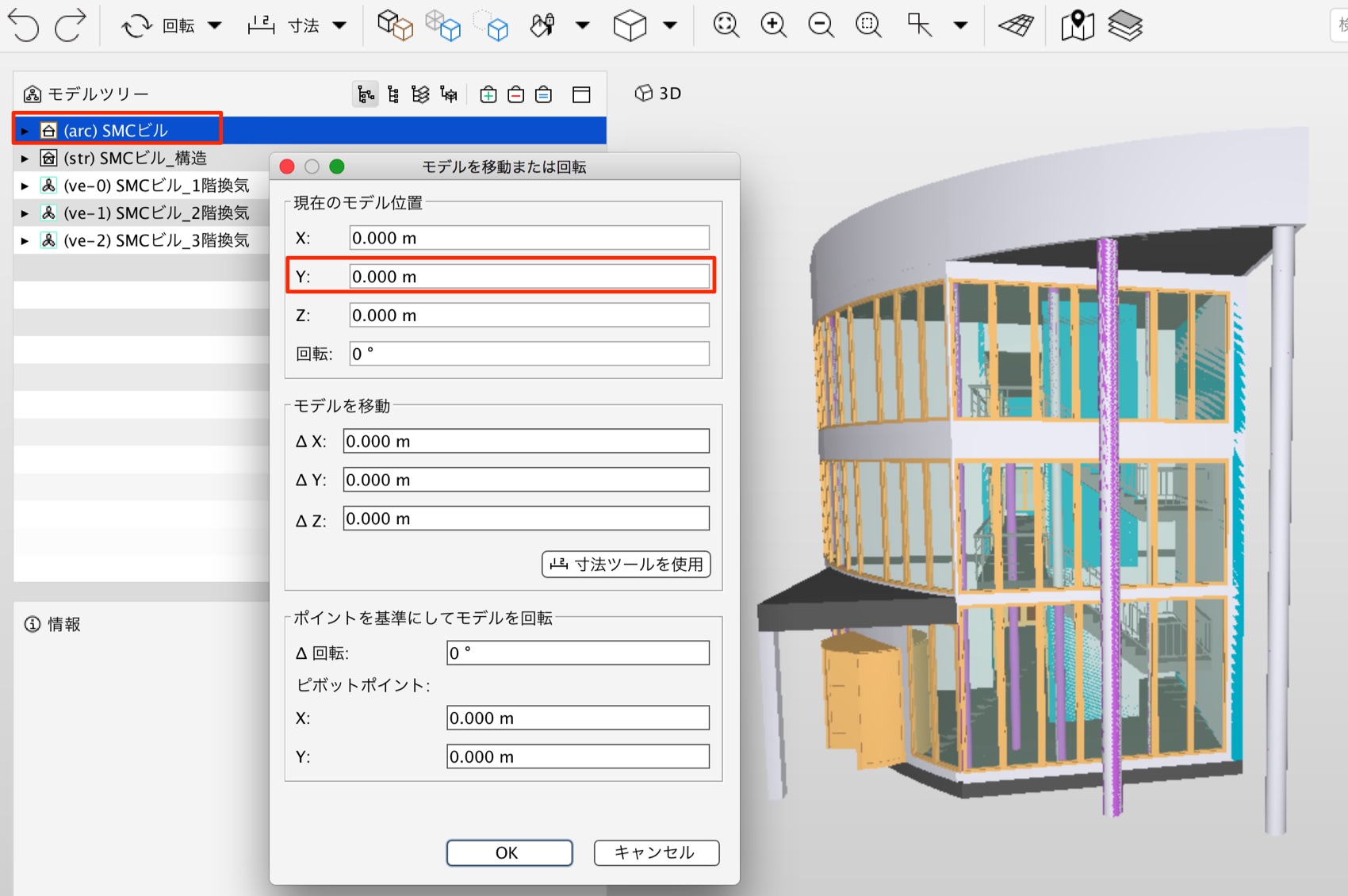

①[寸法ツールを使用]をクリックします。
②寸法の開始点と終了点を決めます。*このとき移動させたい方を先にクリックします。
③[モデルを移動]に移動距離が表示されたら、[OK]をクリックして完了です。
