ARCHICADに取り込んだ点群データは、平面図や立面図/断面図などからビュー登録しレイアウトに保存されてもレイアウトブック上では表示されません。そのため、3Dウィンドウのアングルを調整して、そちらをビュー登録してレイアウトブックに配置します。
手順

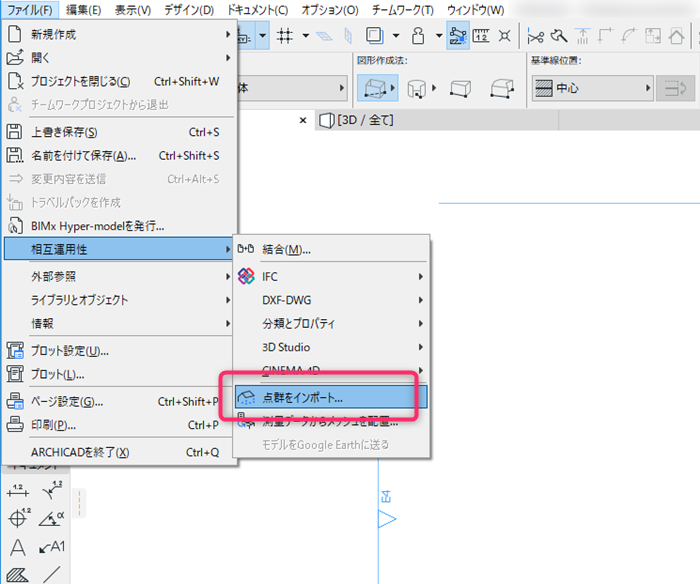

1.点群データをARCHICADに配置します。

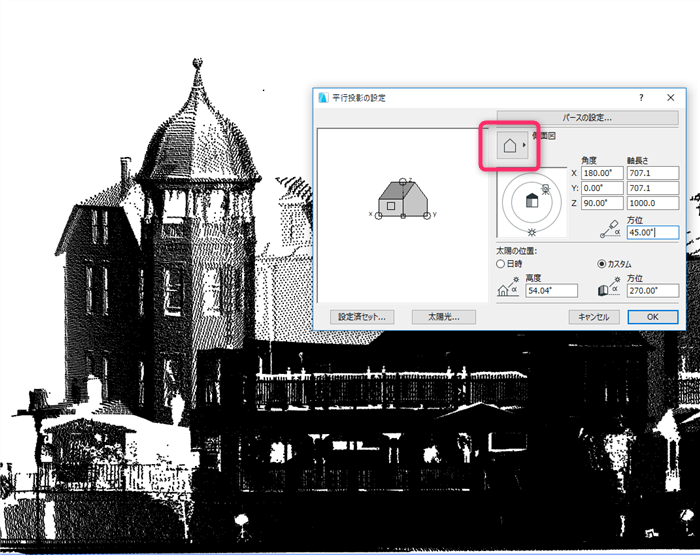

次に、3Dウィンドウを表示し、「3D投影の設定」を開きます。
側面からの表示を登録したい場合は、側面図とし、表示させたいカメラ位置を移動して調整します。

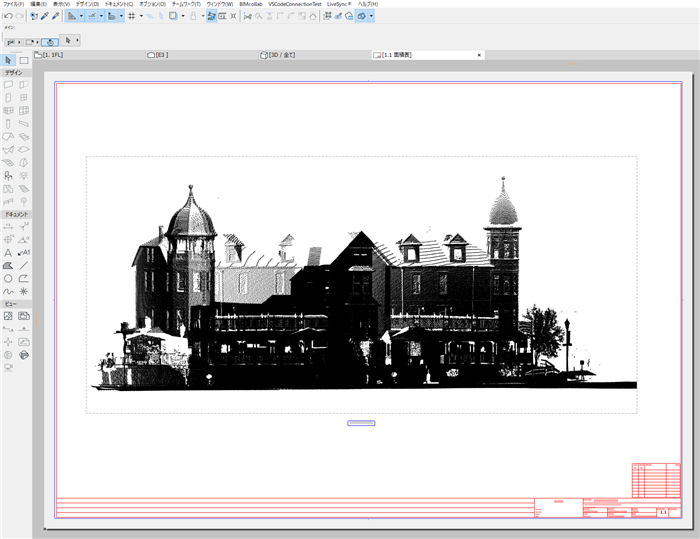

調整ができたら、ビュー登録を行い、レイアウトブックに配置します。
手順を動画で確認されたい場合は、下記をご覧ください。
