<ARCHICAD22>
目的

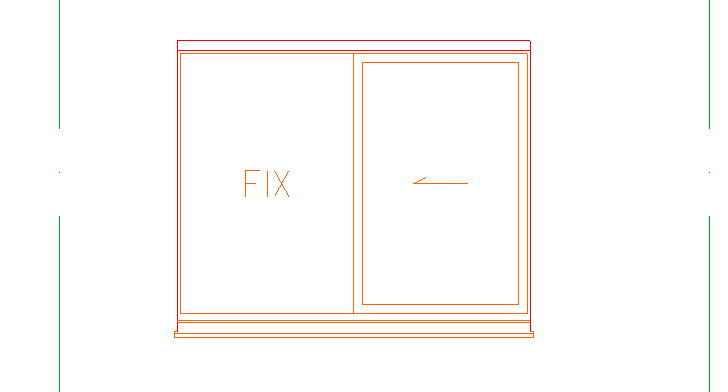

立面図や３D等で窓やドアに「FIX」の文字や開き方向の表示などがされている場合があります。
今回はその表示をオフにする方法についてご案内します。
手順
今回は例として窓の「FIX」表示を非表示にします。
①「ドキュメント」メニュー＞「モデル表示」＞「モデル表示オプション」を開きます。
②該当のモデル表示オプションセットを選択します。
③「日本仕様ライブラリ部品の詳細レベル」＞「ドアと窓の３Dシンボル表示」
＞「固定テキストの表示」＞窓アイコンをクリックしてオフにします。
結果

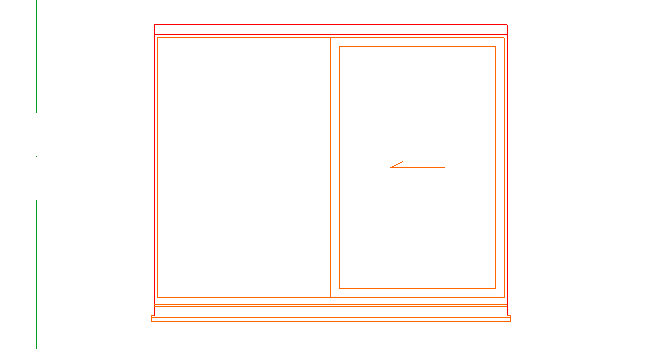

「FIX」文字を非表示に出来ました。

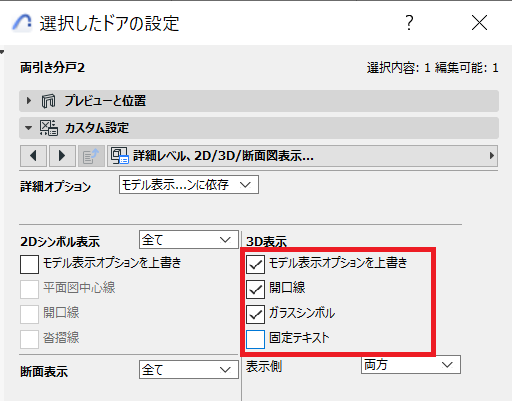

※「固定テキスト」以外も同じ手順で、
ドアや窓の「３D開口線」や「３Dガラスシンボル」のオン/オフで可能です。
