<ARCHICAD23>
目的
一覧表で例えば数量一覧を作成する際、
要素IDなどの項目ごとに数量の合計を表示させる方法をご案内します。

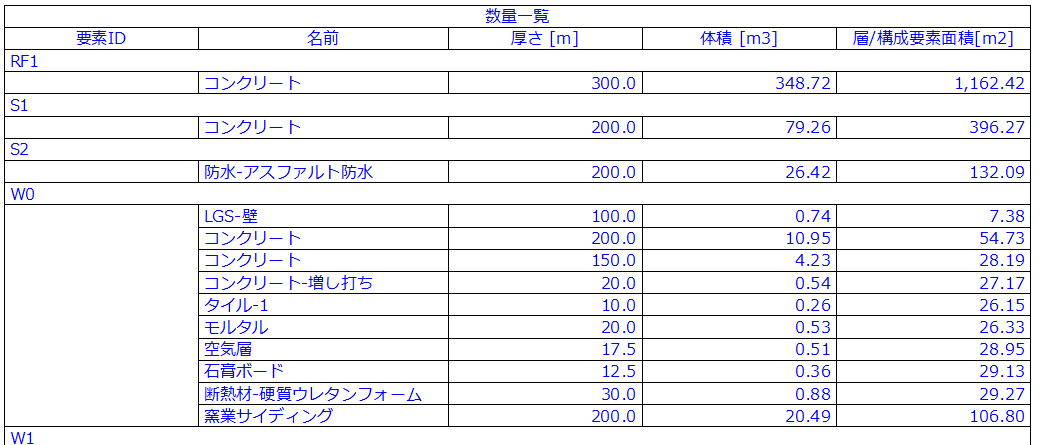

▼例として、「要素ID」ごとの「層/構成要素面積」の合計を表示させます。
手順

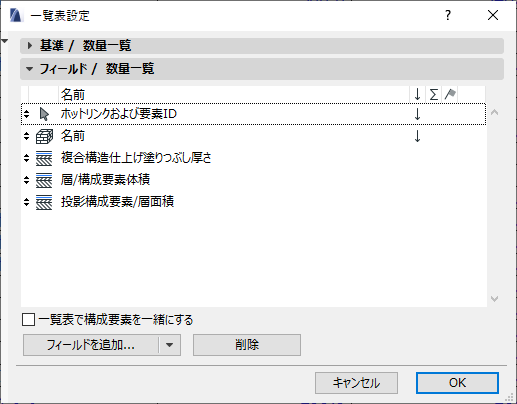

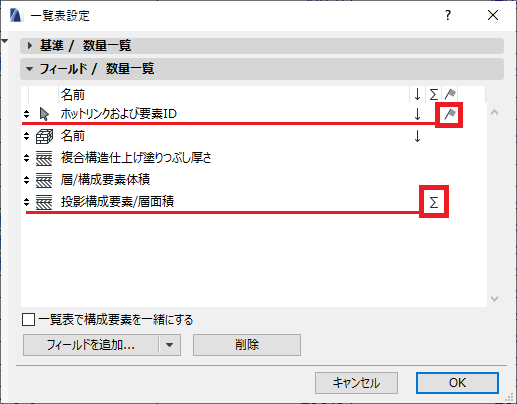

一覧表設定＞フィールド/数量一覧にて
・「要素ID」に「フラグ」をチェック
・「投影構成要素/層面積」に「Σ」チェック
結果

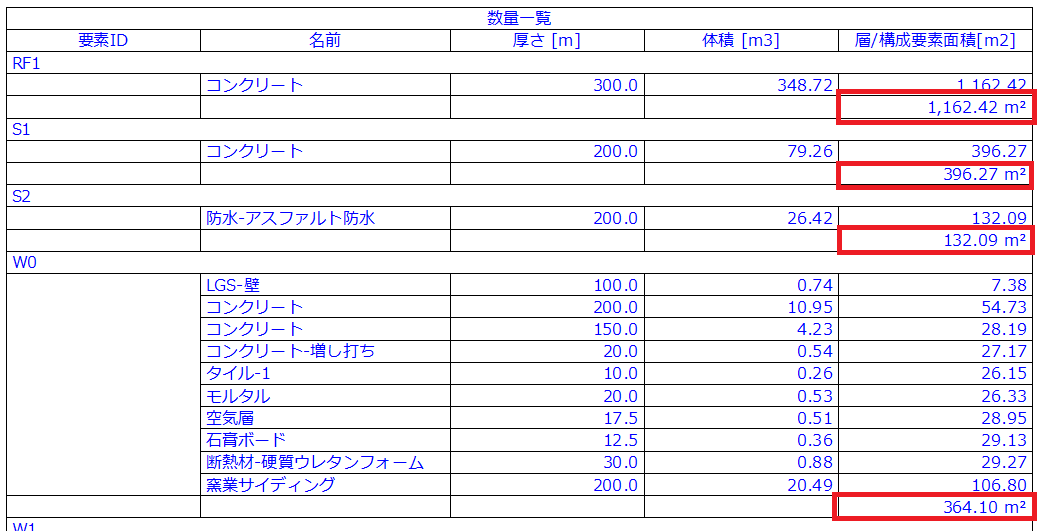

「要素ID」ごとに「層/構成要素面積」の合計が表示できました。
※現在のバージョンでは構成要素パラメータの名称が変更されております。
・複合構造仕上げ塗りつぶし厚さ→構成要素の厚さ
・層/構成要素体積→コンポーネントの体積（正味）
・投影構成要素/総面積→投影コンポーネントの面積（正味）
