<Archicad 27>
現象
立面図を発行セットからPDF出力し、PDFを確認すると屋根の材質テクスチャが白抜きになってしまった。
原因
こちらの現象は、Archicadで採用していますPDFエンジンの仕様での限界となります。
例えば、屋根傾斜角度が低いと白抜きででやすくなります。
解決方法
改善方法としましては、PDF出力時の解像度の変更で変わってきます。（例300dpi→600dpiに変更）
もし、解像度を上げないと出力できず、どうしてもファイルサイズを小さくしたPDFが必要な場合は、Adobe Acrobat、もしくは他のPDF変換ソフトのご利用をご検討ください。

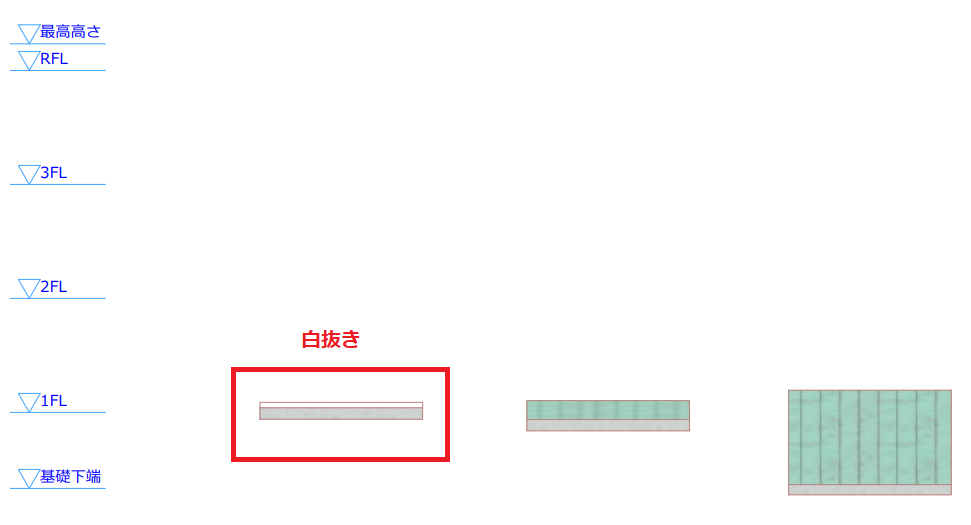

▼屋根角度を変更して出力したPDF
