<Archicad 27>
目的
階段の下に壁があり（もしくは階段の上）、階段に沿って壁形状を削りたいときの方法についてです。
手順
ソリッド編集の機能を使用することで、形状に沿って壁を削ることができます。

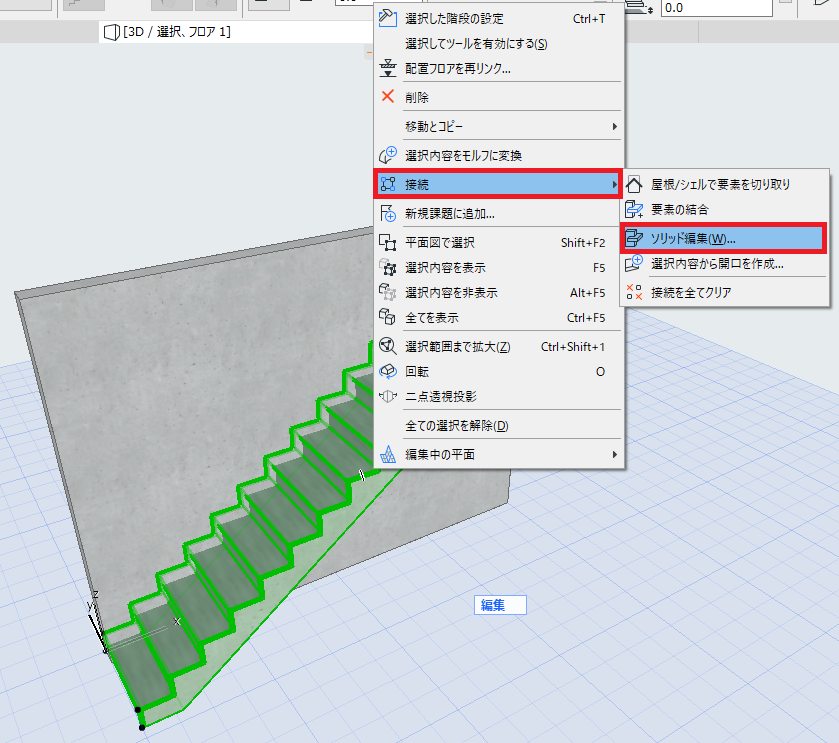

①階段を選択し、右クリックメニュー＞接続＞ソリッド編集からパレットを表示させます。

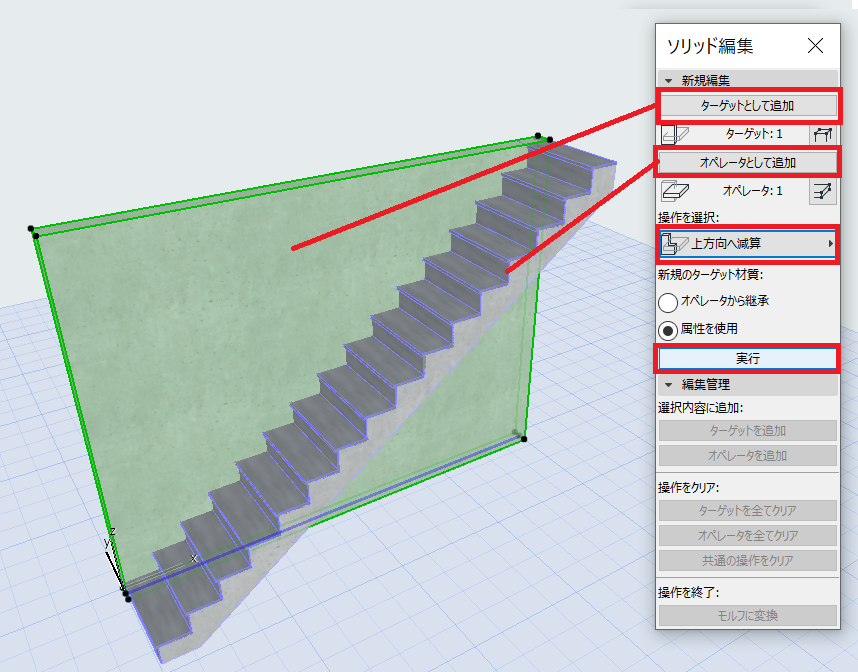

②ソリッド編集は、壁をターゲット、階段をオペレータとします。上方向に削りたいので「上方向へ減算」とし実行ボタンを押します。（下方向に削りたいときは「下方向へ減算」をかける）
結果
▼壁を階段に沿って減算することができました。
※ソリッド編集をかけることで壁は見えなくなってはいますが、そこに要素として存在しています。

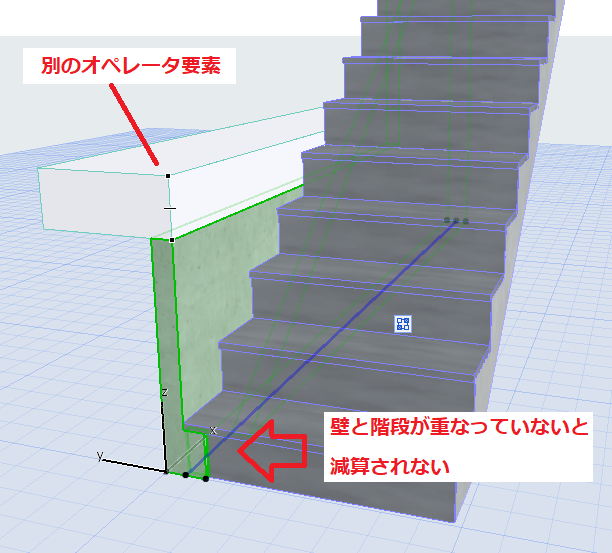

壁と階段が重なっていないと減算されませんので、動かすと壁がみえるようになります。
重なっていないところの壁も削りたい場合は、別のオペレータを準備してソリッド編集をかけて、対応をおこないます。
