<Archicad 27>
現象

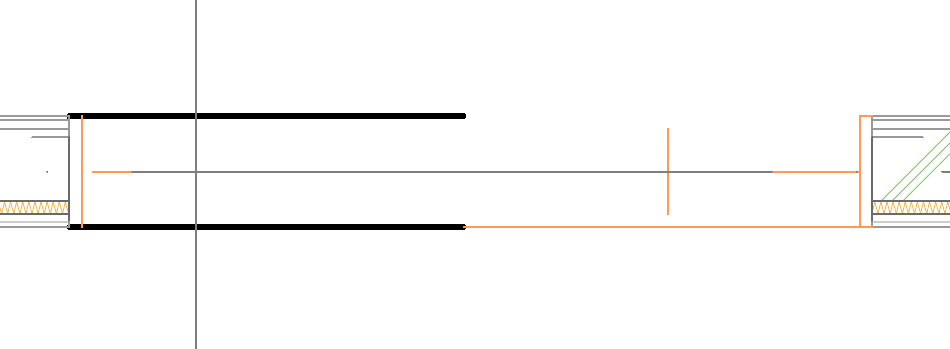

建具の設定画面で全て細い線を選択しているのに、引込み戸の線が一部太くなる。（MVOは中間・簡略）
原因
壁の切断線ペンの設定の影響です。
複合構造の場合、一度単層に変更し、切断線のペンを細いペンに変更してください。

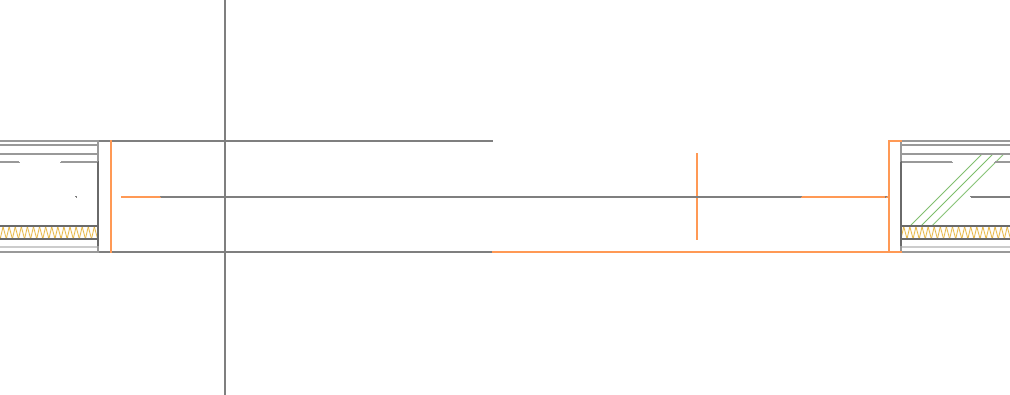

ペンの変更後に元の複合構造に戻し、設定画面を閉じると細い線で表示されます。
引込み戸の一部の線が太くなる
<Archicad 27>
建具の設定画面で全て細い線を選択しているのに、引込み戸の線が一部太くなる。（MVOは中間・簡略）
壁の切断線ペンの設定の影響です。
複合構造の場合、一度単層に変更し、切断線のペンを細いペンに変更してください。
ペンの変更後に元の複合構造に戻し、設定画面を閉じると細い線で表示されます。
