目的
３Dビュー、立断面図等でのPコン表現方法についてです。
設定方法
■Pコンのテクスチャで材質を作成する
オプション＞属性設定＞材質 より材質を作成します。
（参考記事）テクスチャー画像を使用した材質の新規作成方法 – GRAPHISOFTナレッジセンター
▼ナレッジ記事内③のテクスチャ検索は下記より行ってください。

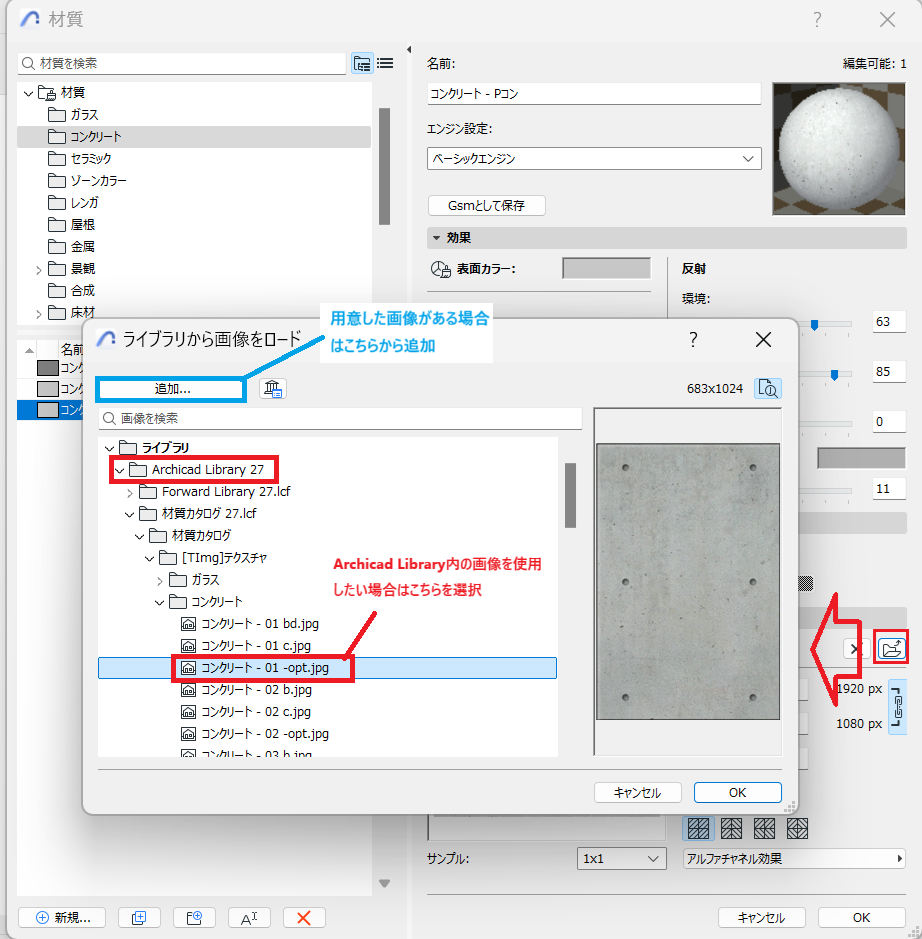

Archicad Libraryの中に使用したいものがあればそちらから選択し、外部から入手したものがあれば追加ボタンから取り込みができます。

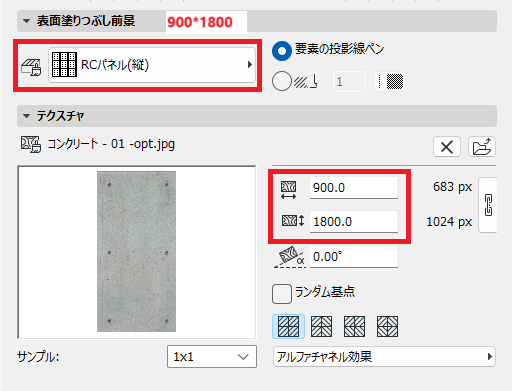

▼材質塗りつぶしをRCパネル（縦）などに変更し、塗りつぶしのサイズにテクスチャも合わせておきます。
※Pコンの位置は塗りつぶしを自作して変更できます。
（参考ナレッジ）塗りつぶしRCパネルのPコン位置を変更する方法について – GRAPHISOFTナレッジセンター
■テクスチャを表示する
▼壁の設定を開き材質上書きで作成した材質を選択します。
■表面塗りつぶし前景で表現する場合（立面図・断面図・展開図・３Ｄドキュメント）

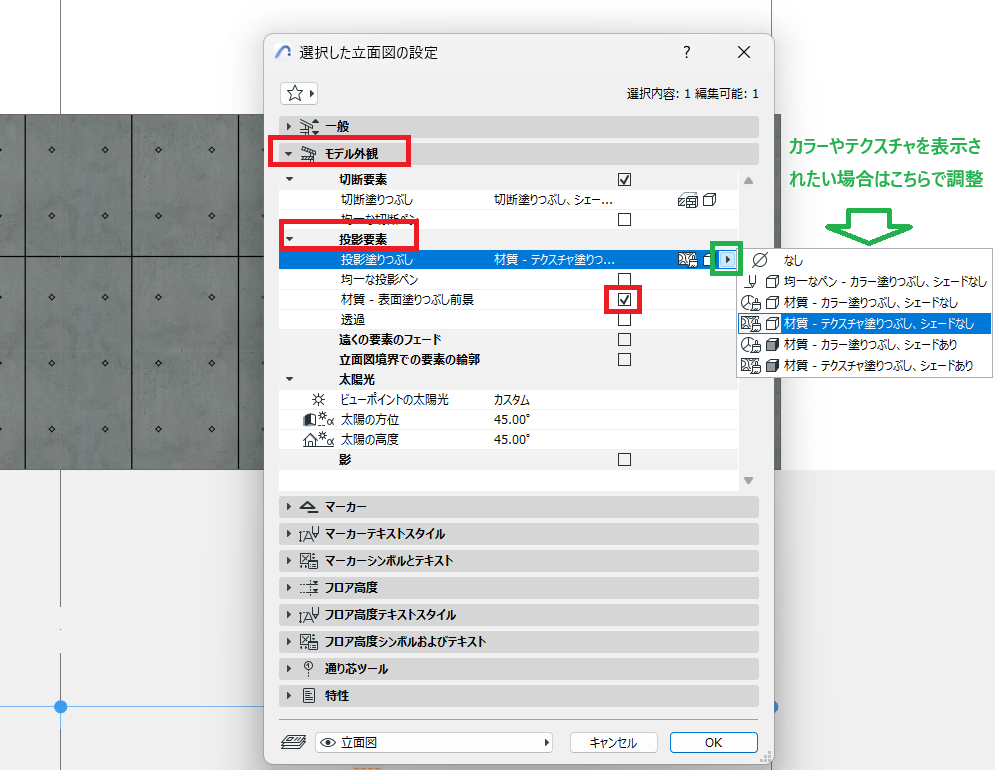

▼図面設定（立面図）＞モデル外観＞投影要素＞材質－表面塗りつぶし前景にチェック☑を入れます。
