目的
BIMxで動画、フライスルーを閲覧するには、Archicadからあらかじめ発行セットに追加しておく必要があります。
この記事ではArchicadのオーガナイザーを使用して発行からBIMxでの閲覧までの手順をご紹介します。
※画像はArchicad27、BIMx 2024.6142での画面です。
Archicadから発行する手順
1.カメラを配置する

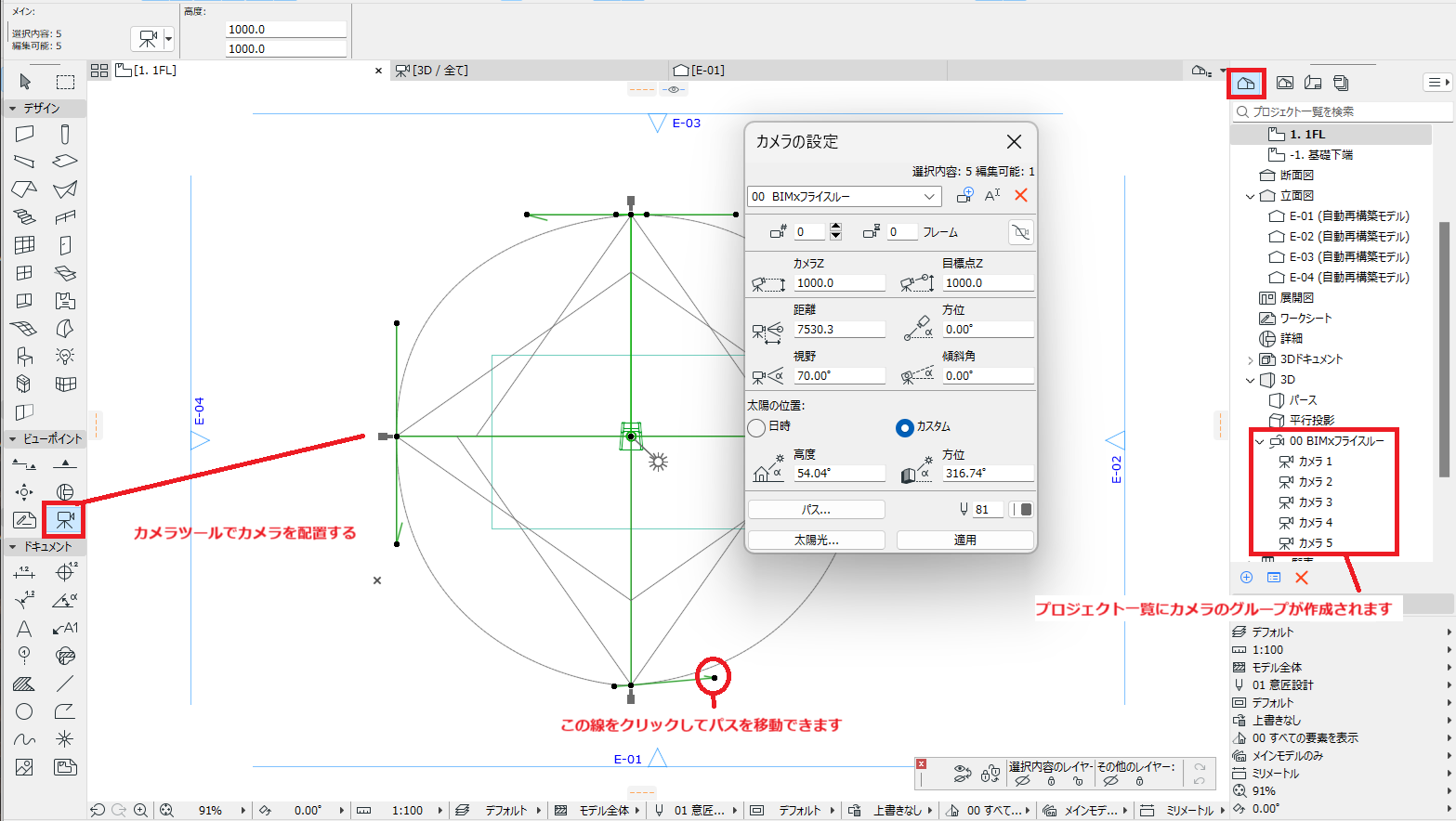

まず、平面図をひらいてカメラツールを選択し、図面上でクリックします。
配置後のカメラは選択して移動することができます。高さなどはカメラの設定で変更します。
カメラパスに沿って視点が移動しますので、カメラから出ている線を動かしてパスを調整してください。
2.オーガナイザーを使って発行セットを作成する

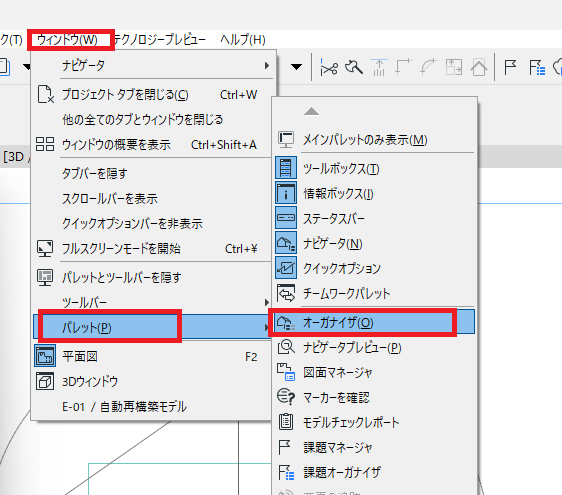

ウィンドウ>パレット>オーガナイザーを表示させます。

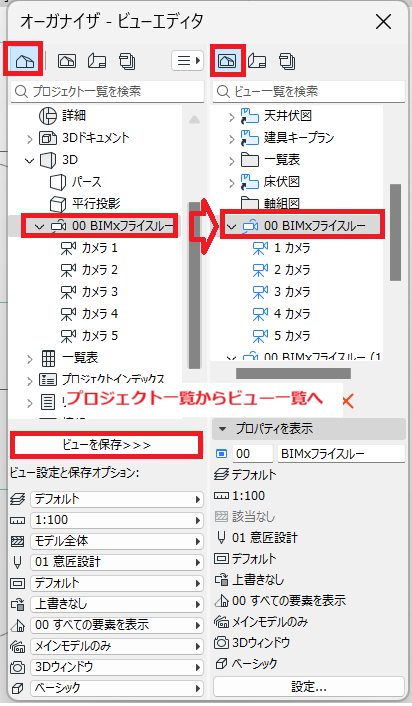

左・プロジェクト一覧と、右・ビュー一覧を表示させて、ビュー保存をおこないます。

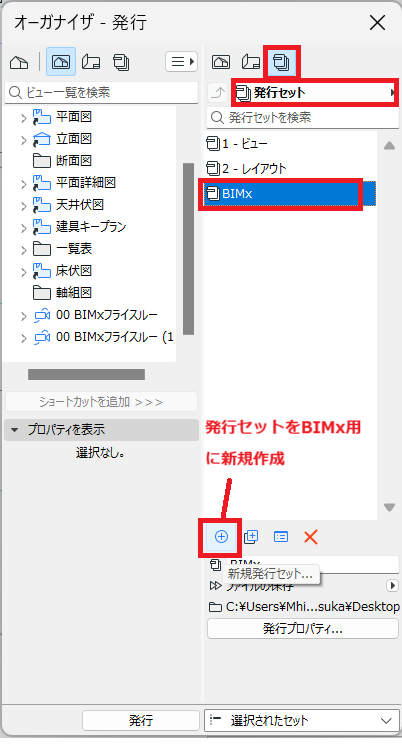

右側の欄を発行セットに切り替え、セットを新規作成します。

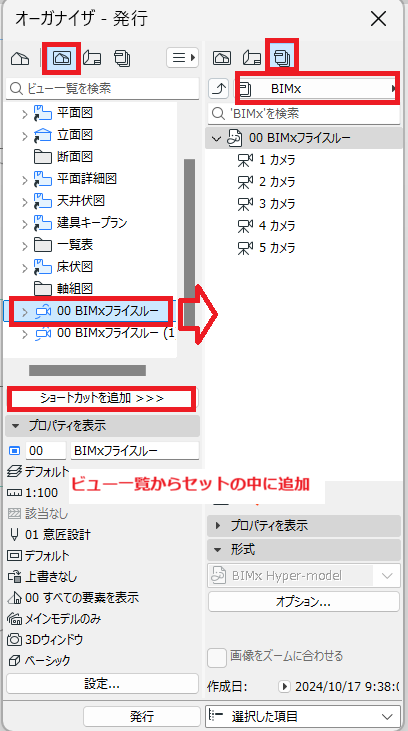

新規作成したセットの中にビュー一覧からカメラを追加します。
3.発行プロパティの設定をする

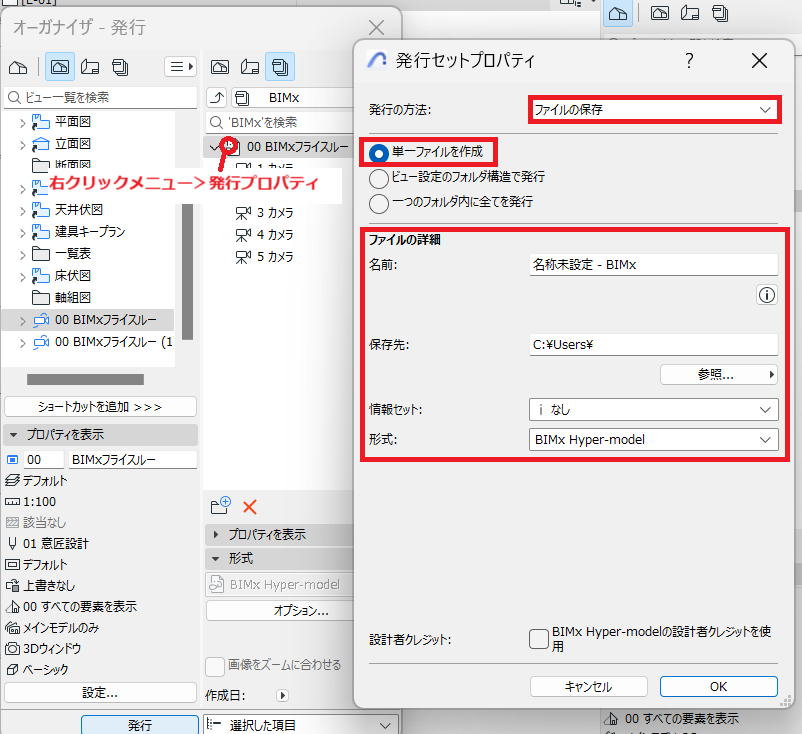

カメラの項目を右クリックし発行プロパティを開きます。
PCに保存する場合は発行方法を「ファイルの保存」「単一ファイルを作成」にします。
ファイルの詳細で発行先や名前などを設定してください。
4.動画作成の設定をする

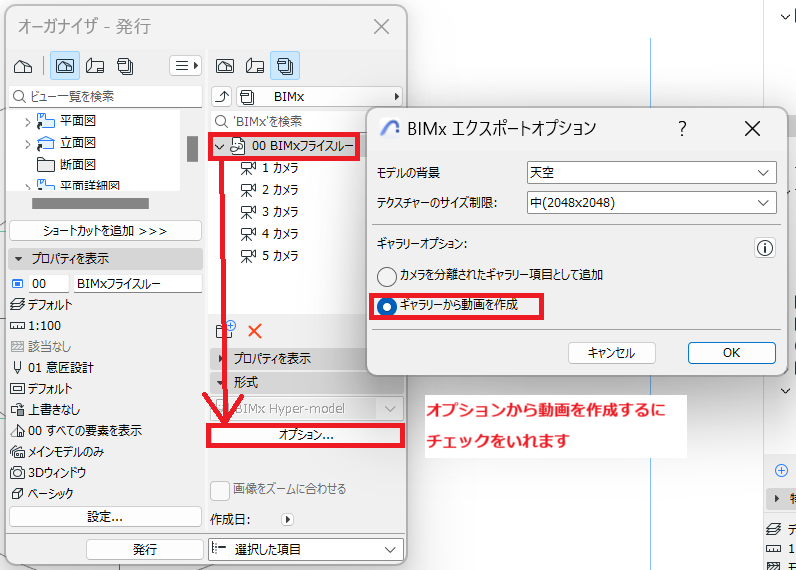

アイコンがBIMxのアイコンに変わるとオプションボタンが表示されます。
ここで「ギャラリーから動画を作成」にチェックをします。
5.BIMx発行

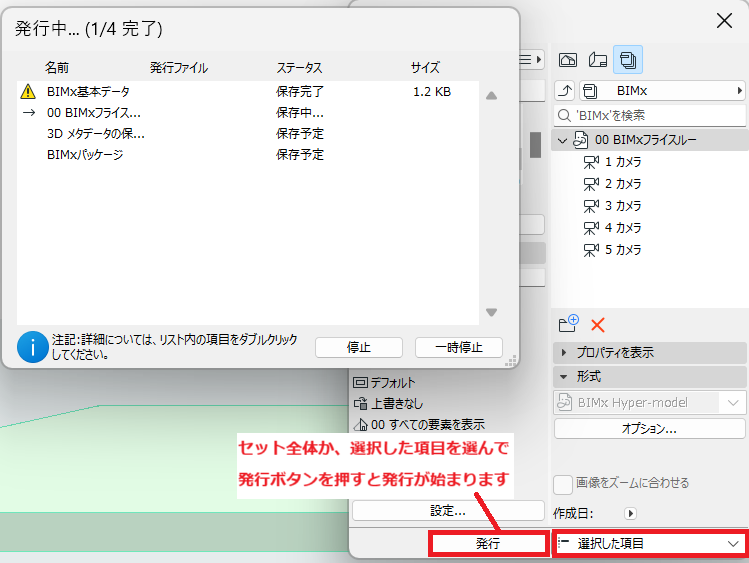

設定が終わったらすべてを発行か選択した項目だけを選んで、発行ボタンを押します。
発行パネルがでてくるので完了するまで待ちます。
BIMxで閲覧する
発行したBIMxファイルを開き、3Dビューを開きます。

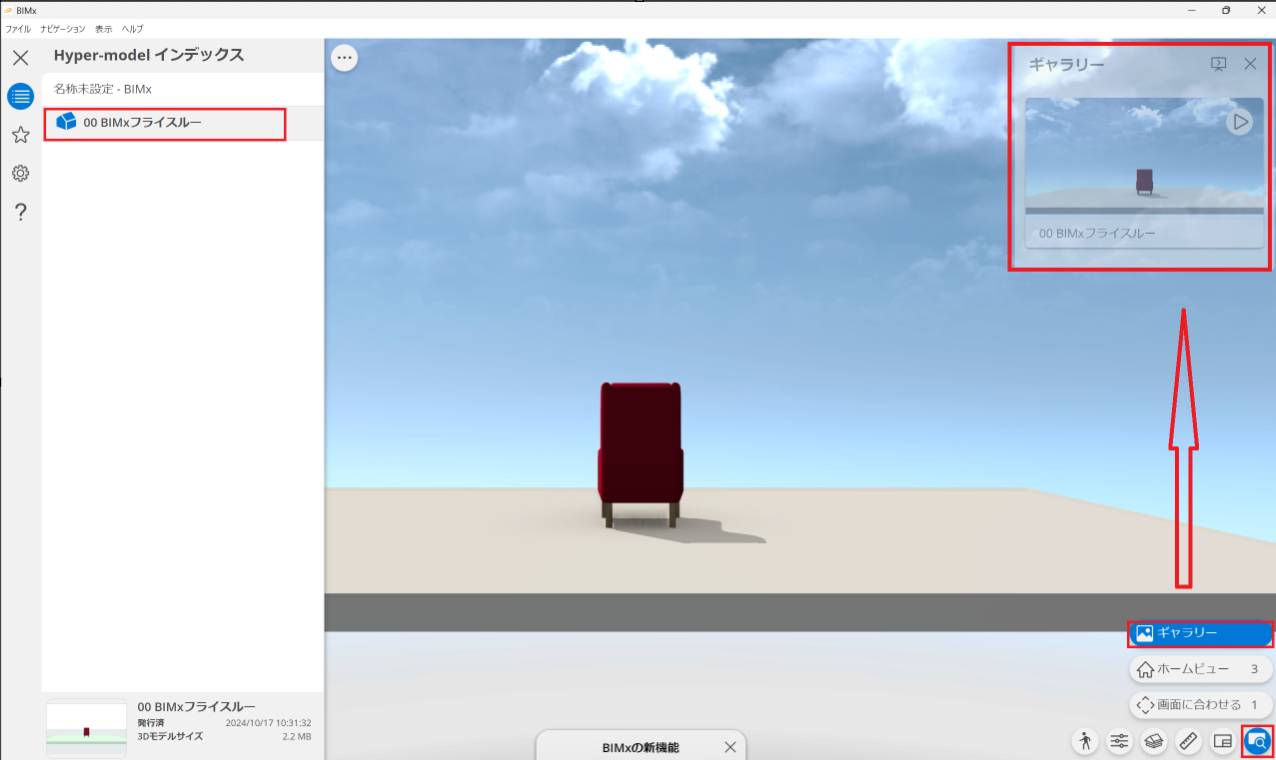

右下の方にある虫眼鏡のアイコンをクリックするとギャラリーの項目が表示されます。
再生ボタンかスライドショーを再生のボタンを押すと動画が閲覧できます。
関連記事
速度の調整をする
BIMxの動画作成および動画の速度について – GRAPHISOFTナレッジセンター
Archicadで複数のフライスルーを作成する
ARCHICADにカメラパスを追加する方法 – GRAPHISOFTナレッジセンター
BIMxに複数の動画をいれる
BIMxに複数のフライスルーを作成する – GRAPHISOFTナレッジセンター
ファイル>BIMx Hyper-modelを発行からの発行
