<Archicad 28>
<MEP>
現象

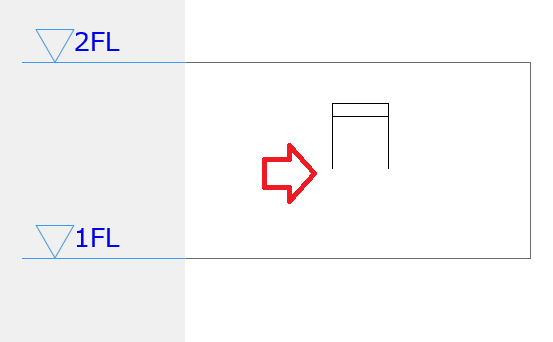

立面図でダクトのエルボ部分の輪郭が表示されなくなってしまう
原因

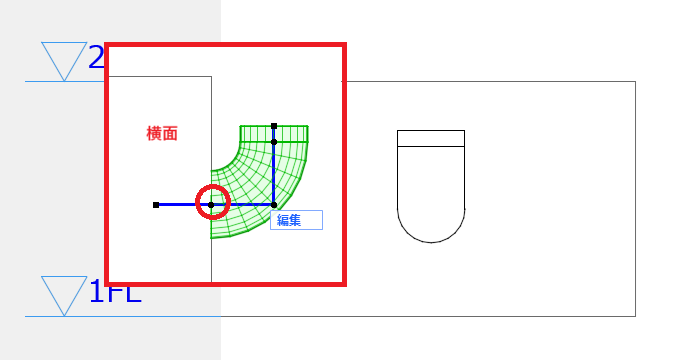

エルボの頂点部分が壁の中にあると輪郭が表示されません。
解決方法

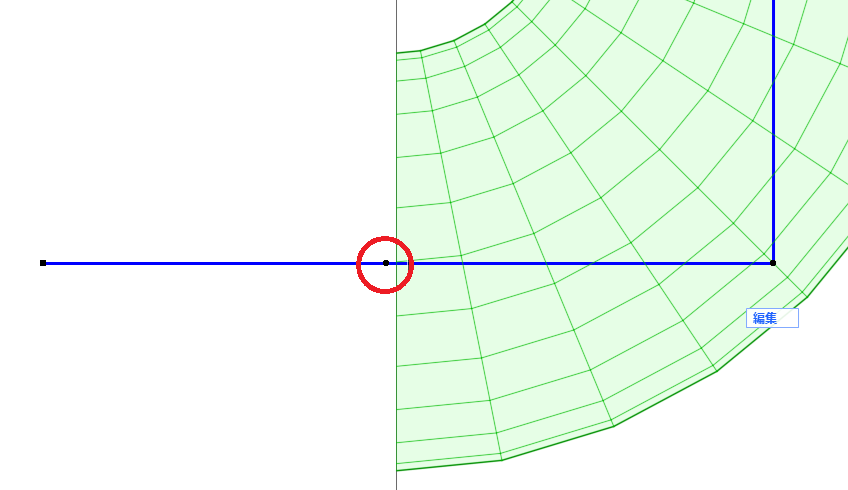

▼頂点が壁から出る位置に配置すると表示されるようになります。

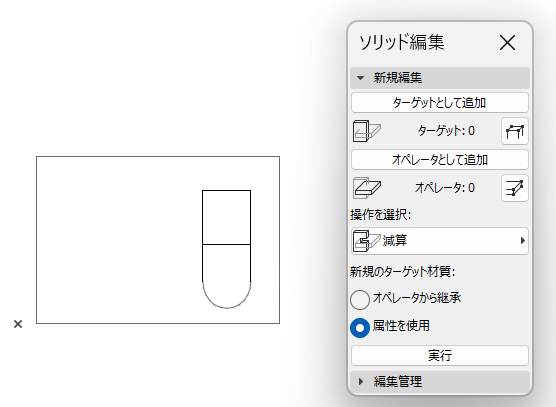

▼もしくはソリッド編集（壁をターゲット、ダクトをオペレータ）で減算をかけると表示されるようになります。
MEP ダクトのエルボ部分の輪郭が表示されない
<Archicad 28>
<MEP>
立面図でダクトのエルボ部分の輪郭が表示されなくなってしまう
エルボの頂点部分が壁の中にあると輪郭が表示されません。
▼頂点が壁から出る位置に配置すると表示されるようになります。
▼もしくはソリッド編集（壁をターゲット、ダクトをオペレータ）で減算をかけると表示されるようになります。
