複数壁開口を検索する方法

※複数壁貫通機能はForwardツールの機能です。

複数壁を貫通機能で作成された複数壁開口を、検索と選択ツールで選択する方法についてです。

検索の条件基準を、要素タイプ「ドア」か「窓」を指定します。

追加ボタンから「ライブラリ部品名」のパラメータを追加し、下のように設定をおこないます。

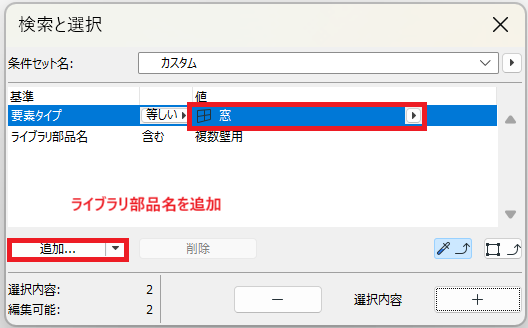

▼窓の場合

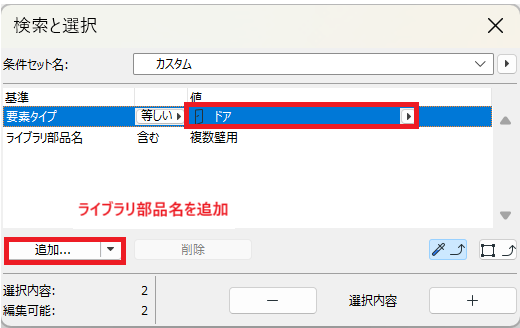

▼ドアの場合

※値が「全てのタイプ」のままではパラメータに「ライブラリ部品名」が表示されませんのでご注意ください。

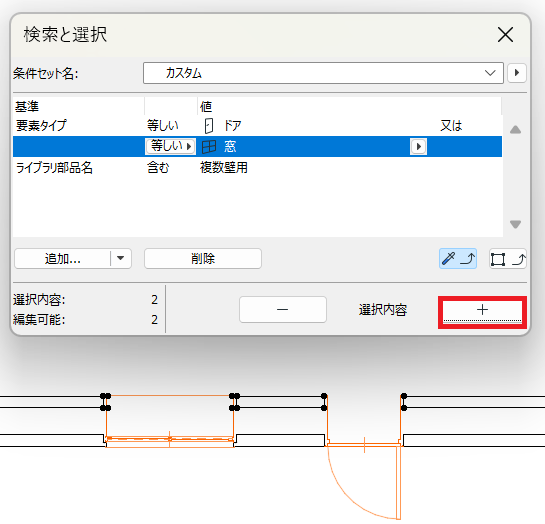

▼条件セット後に、プラスボタンを押すと、複数壁開口のみを選択することができます。
