ガラスシンボル「FIX」ではなく斜め三本線で表示したい

谷元るみ子

目的

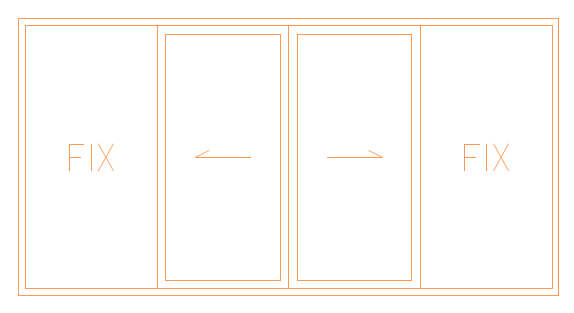

立面図・断面図で、ガラスシンボルに「FIX」と表示されているが、斜め三本線で表示させたい。

手順

ガラスシンボルは、斜め三本線での登録はございませんので、「FIX」を非表示にしていただき、線ツールで斜め三本線の加筆をお願いいたします。

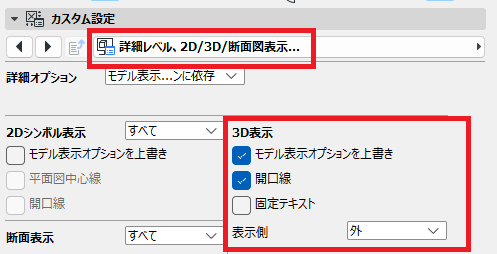

▼窓・ドアの設定　
下記の設定で「FIX」非表示に設定します。「固定テキスト」のチェックがFIXの表示切替です。
※デフォルトでは、モデル表示オプション（MVO）に依存されております。

結果

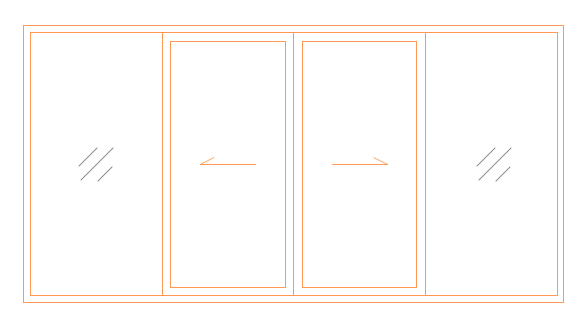

▼非表示誤に線ツールで加筆をおこないます。
