<Archicad 28>
質問
表現の上書きで開口部を破線で表現するにはどのようにルールを作成したらよいでしょうか？
手順

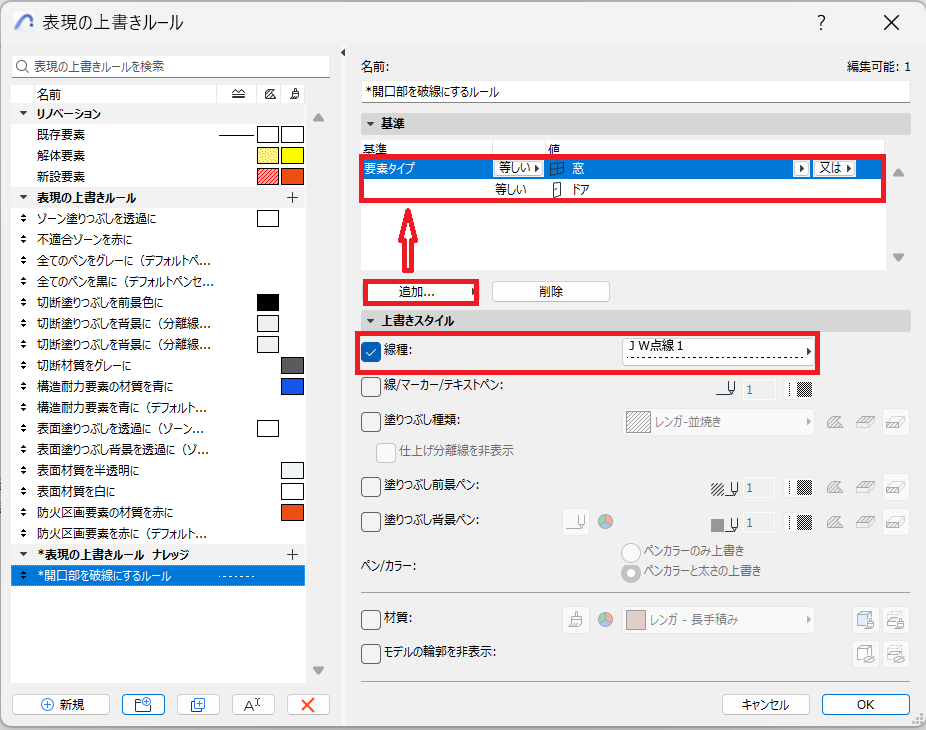

表現の上書きルールを下のように作成します。
要素タイプ：ドア、窓 （等しい）（又は）
線種：チェックを入れ線種選択
ルールを作成したら、OKを押して閉じます。
結果

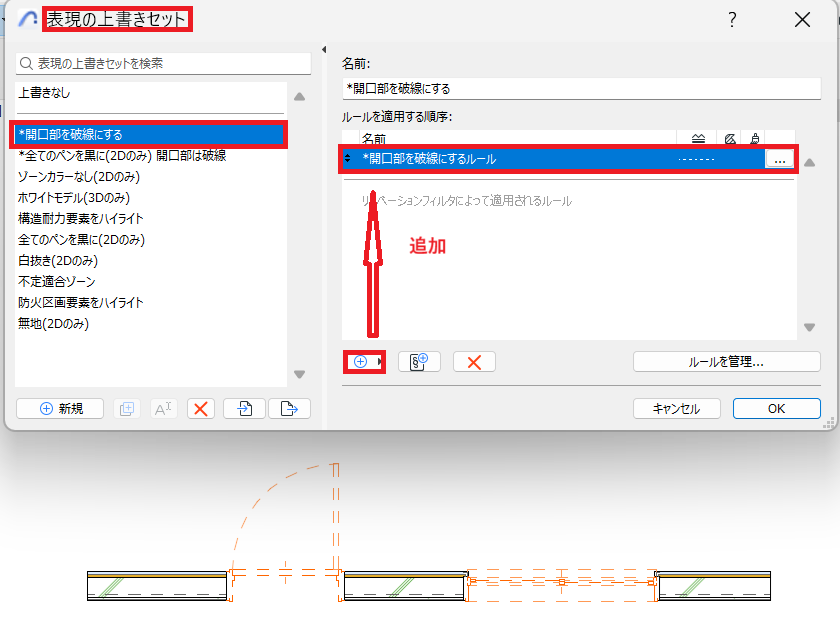

作成したルールをセットの方に組み込みます。追加ボタンからルールを追加します。
▼開口部だけのルールを入れたセットと結果

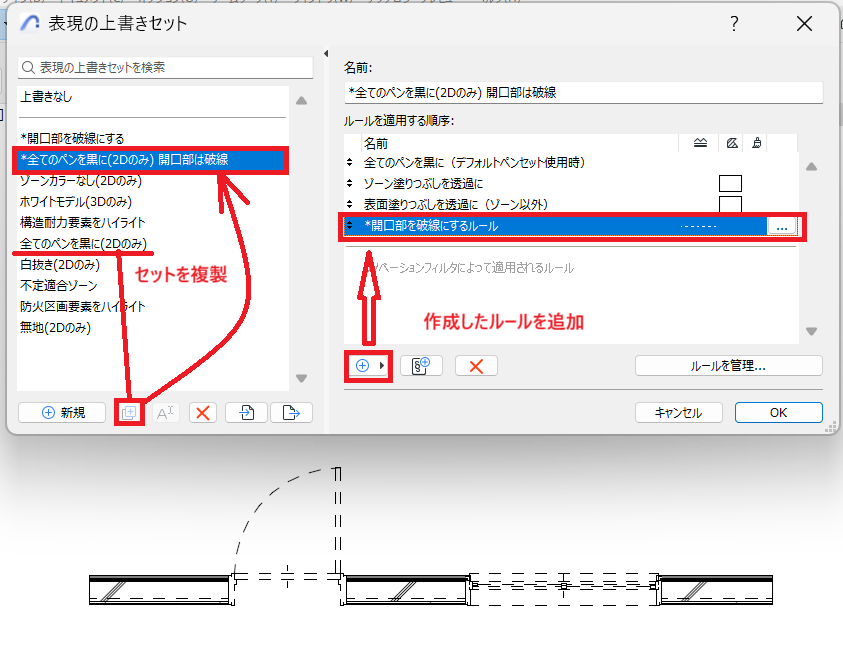

既にあるデフォルトセットに追加したい場合は、セットを複製して追加することもできます。
▼デフォルトの「すべてのペンを黒に（２Dのみ）」で開口を破線にするセットと結果
