<Archicad 28>
質問
詳細図表現の複合構造の壁を、単純な二重ラインの一般図へ変更するにはどのように表現の上書きルールを作成したらよいでしょうか？

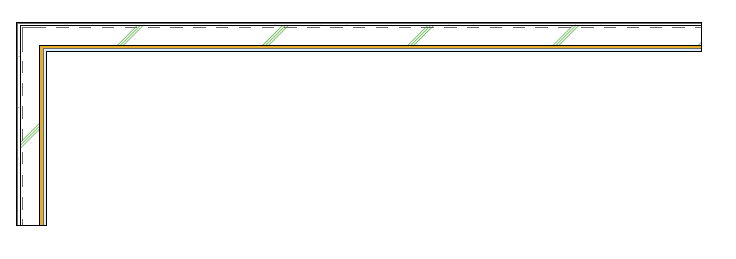

▼上書きなし
手順
Archicadテンプレートの中には変更に利用できるものがあります。
既存のものを複製して改造すると作業が省略できます。
結果

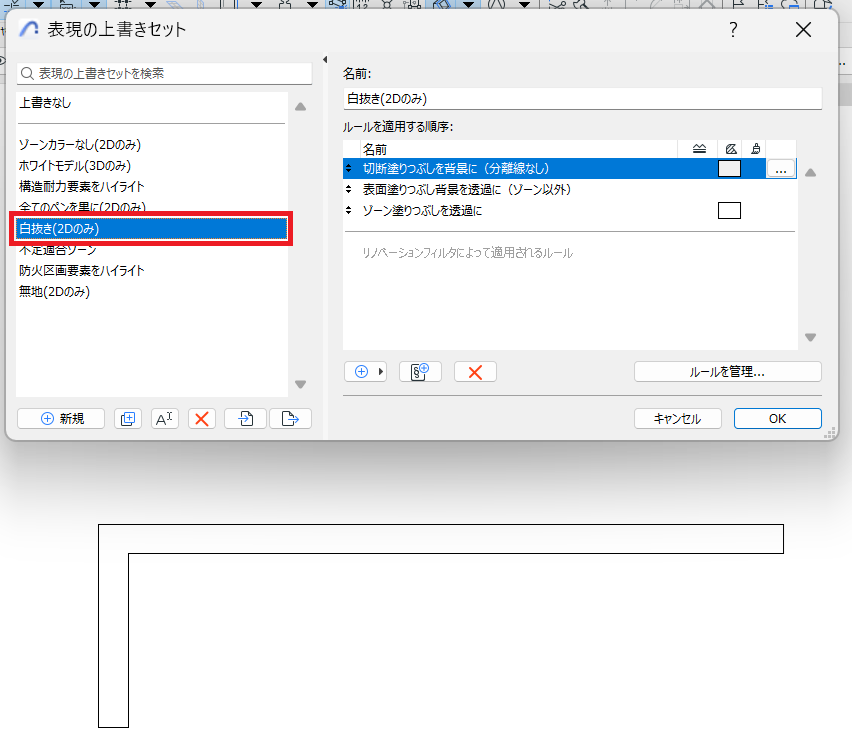

▼既存の上書きセット：白抜き（２Dのみ）
複合構造の分離線が消えるのは、ルールの中の仕上げ分離項目が影響しています。

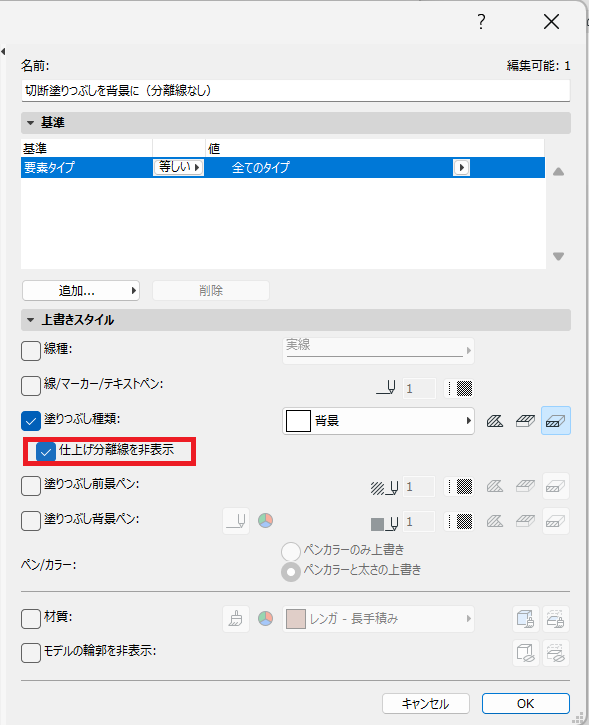

仕上分離線を消したいときは、「仕上げ分離線を非表示」のチェックをいれたルールを作成してください。
