<Archicad 28>
質問
表現の上書きで木造軸組み図を部材別にハイライトをかけたり、色分けするにはどうすればよいでしょうか？
手順
色分けをする時は色ごとにルールを作成し、ルールをまとめてセットにします。

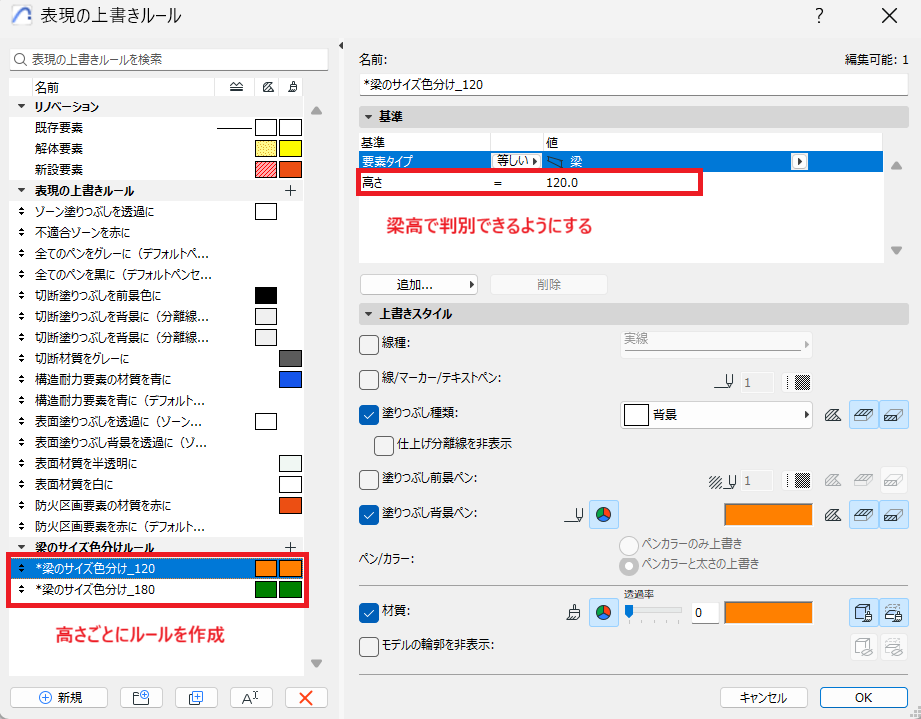

例えば、梁の高さで判別できる下のようなルールを作ります。

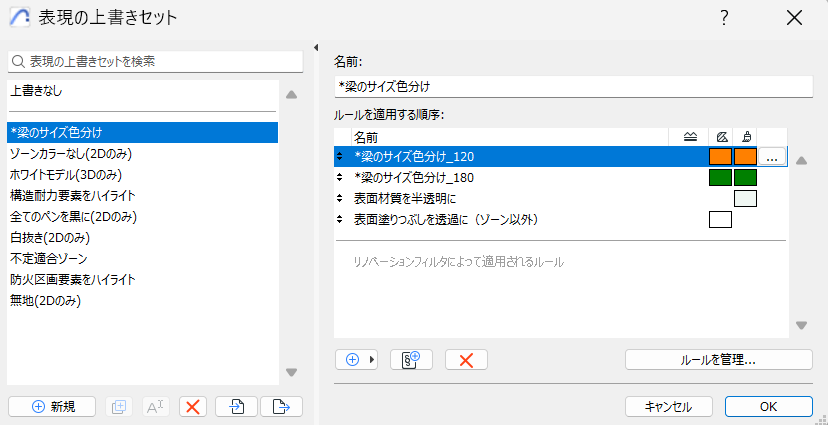

セットを作成し、色分けルールを設定します。
該当しないものは「表面材質を半透明に」などで材質を透過させたり、線をグレーにするルールを一番下に組み込んでおくと、見やすい表現になります。
結果

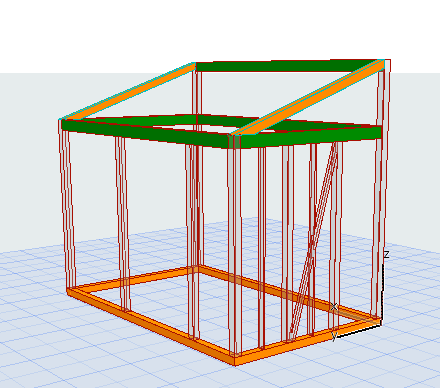

▼３D表示

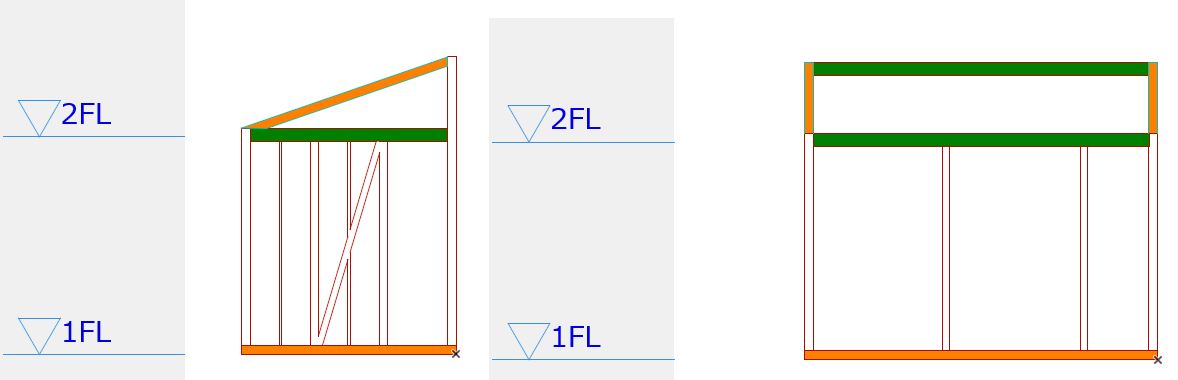

▼立面図

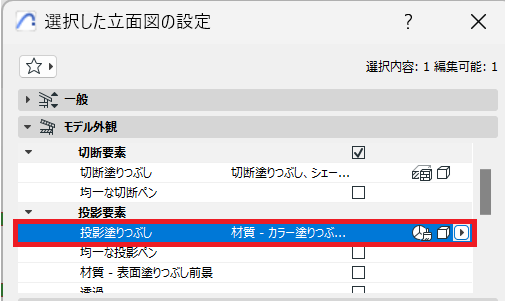

※立面図などでは、立面図設定のモデル外観にある、投影塗りつぶしをカラーなどに設定してください
