２D図面はどこから取り込めばいいですか？

２D図面（DXF、DWG、JWWなど）を下図にしたいです。

図面はどこから取り込めばいいですか？

DXF、DWG、JWWなどのファイルはArchicadの線分、テキストとして取り込むことが可能です。

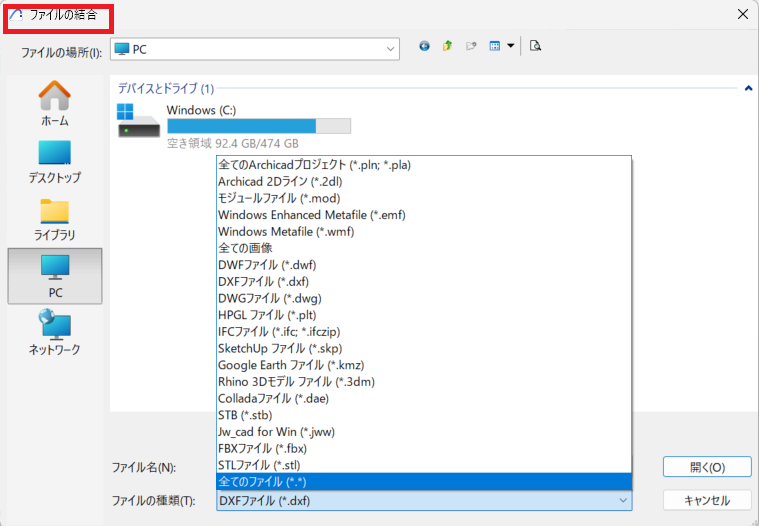

メニューバーの[ファイル]→[相互運用性] →[結合] →[ファイルから結合]を開きます。

注意：jww入出力はForward/VIPツールの機能です。Windowsのみ対応。

２D図面などを取り込む場合、「結合」で取り込む方法と、「外部参照」で取り込む方法があります。

・結合：ARCHICADの2Dデータに変換して取り込む⇒【線分化され編集可能になる】

・外部参照：元の図面を変換せずにリンクしたまま取り込む⇒【編集はリンク元のファイルで行うか、分解してから行う】

目的に応じて取り込み方法を選択してください。

うまく取り込みができない場合は2通りの方法でお試しください。
