平面図に床タイル目地を表現したい

平面図に床タイルの目地を表現する方法についてです。

スラブには表面塗りつぶしの設定を使用することができます。その方法で床タイル目地の表現をおこなうことが可能です。

1．スラブの表面塗りつぶしを使用する

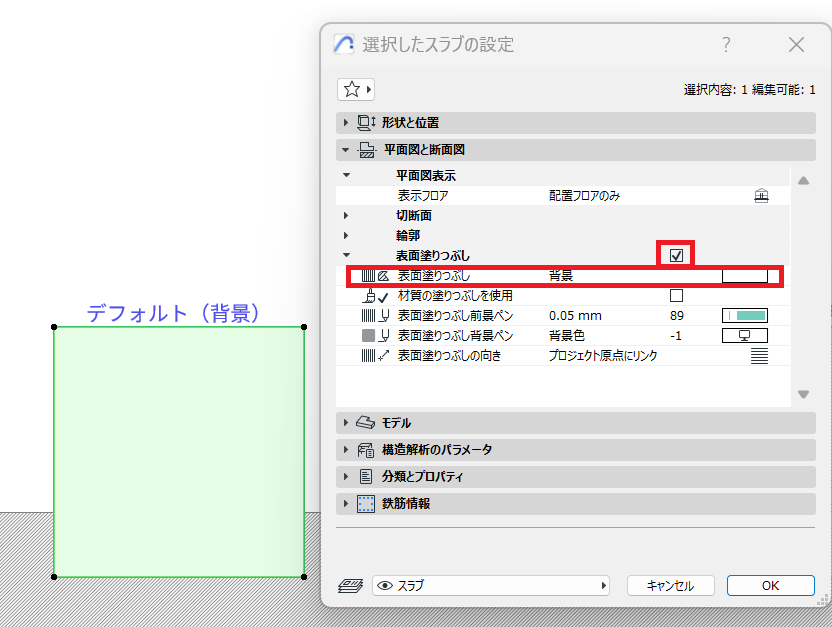

スラブの設定の平面図と断面図の中にある、表面塗りつぶしのチェックを入れます。

デフォルトでは表面塗りつぶしの「背景」が使用されているため、作業画面背景色と同じカラーがでているだけです。

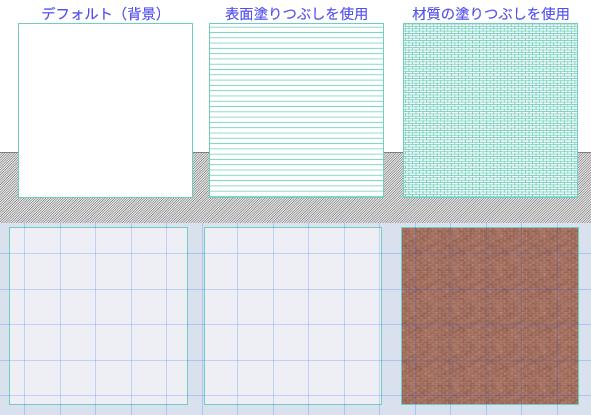

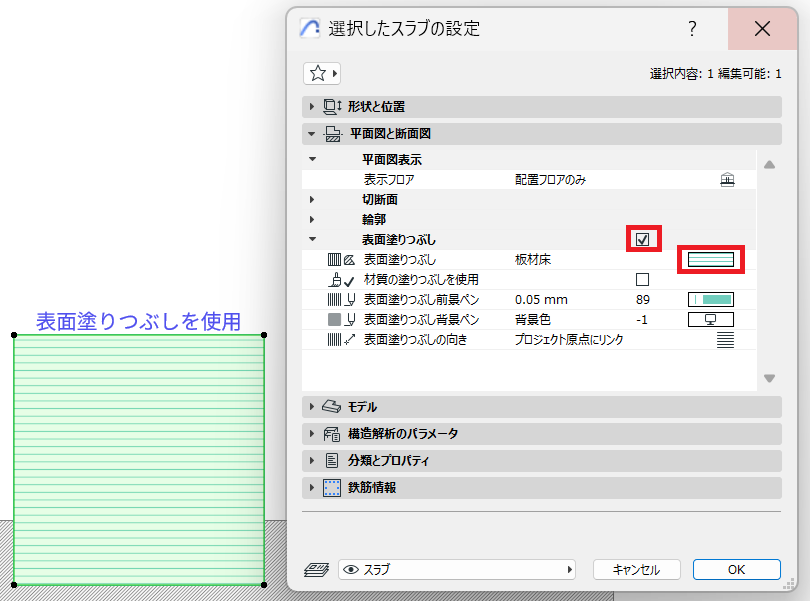

表面塗りつぶしの種類を変更すると、表現を変更することができます。

２．材質の表面塗りつぶしを使用する

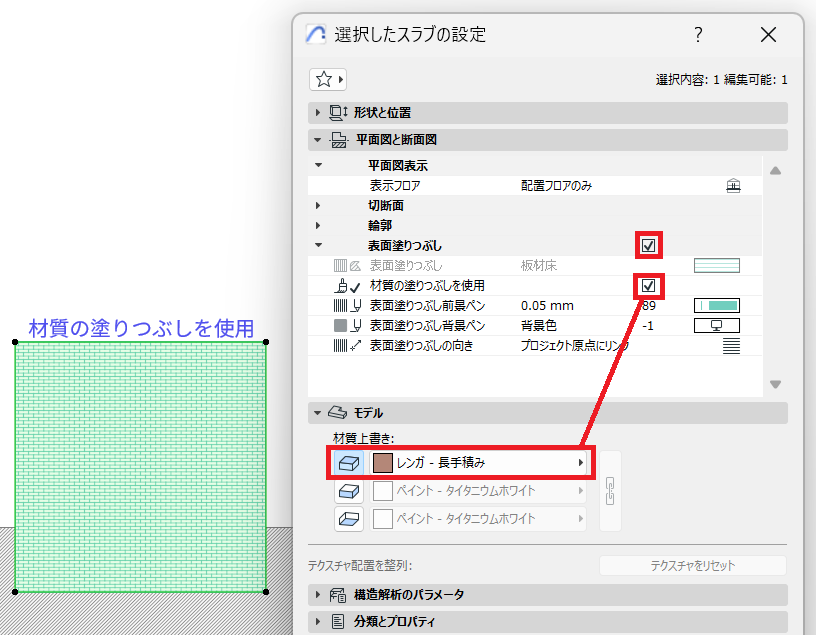

材質とリンクさせて使用した場合は、「材質の塗りつぶしを使用」にチェックを入れます。

そうすることで、材質に設定している塗りつぶしが使用されます。

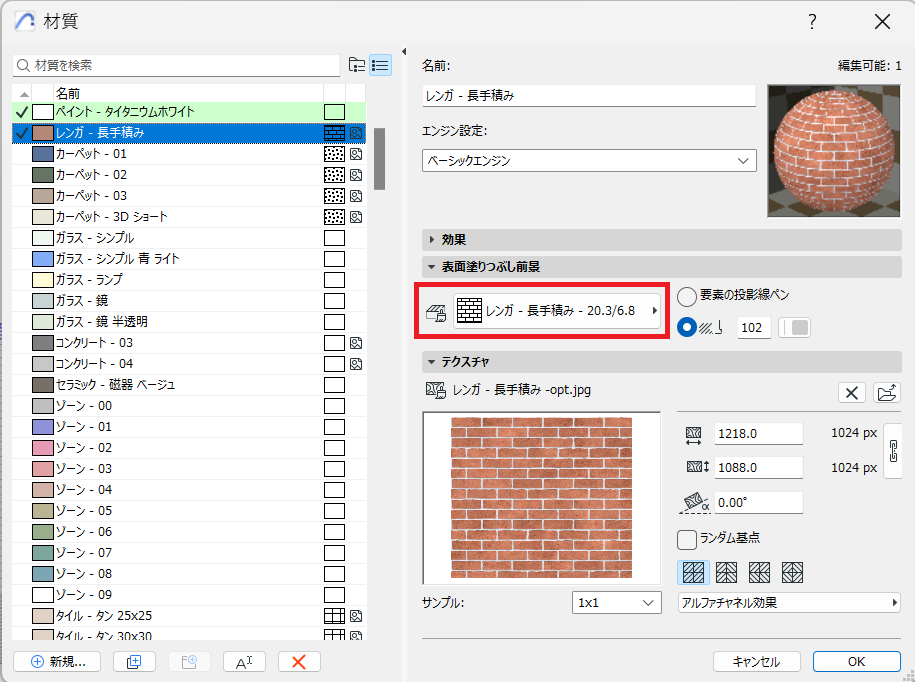

なお、材質に使われている塗りつぶしは材質設定の「表面塗りつぶし前景」から確認することができます。

▼「材質の表面塗りつぶし」を使用した場合は、3Dと平面図同じ材質で表現することができます。
