表現の上書きで「壁付けコンセント（forwardツール）」のみ塗りつぶしが有効にならない

谷元るみ子

現象

表現の上書きで「壁付けコンセント（forwardツール）」のみ塗りつぶしが有効にならない。

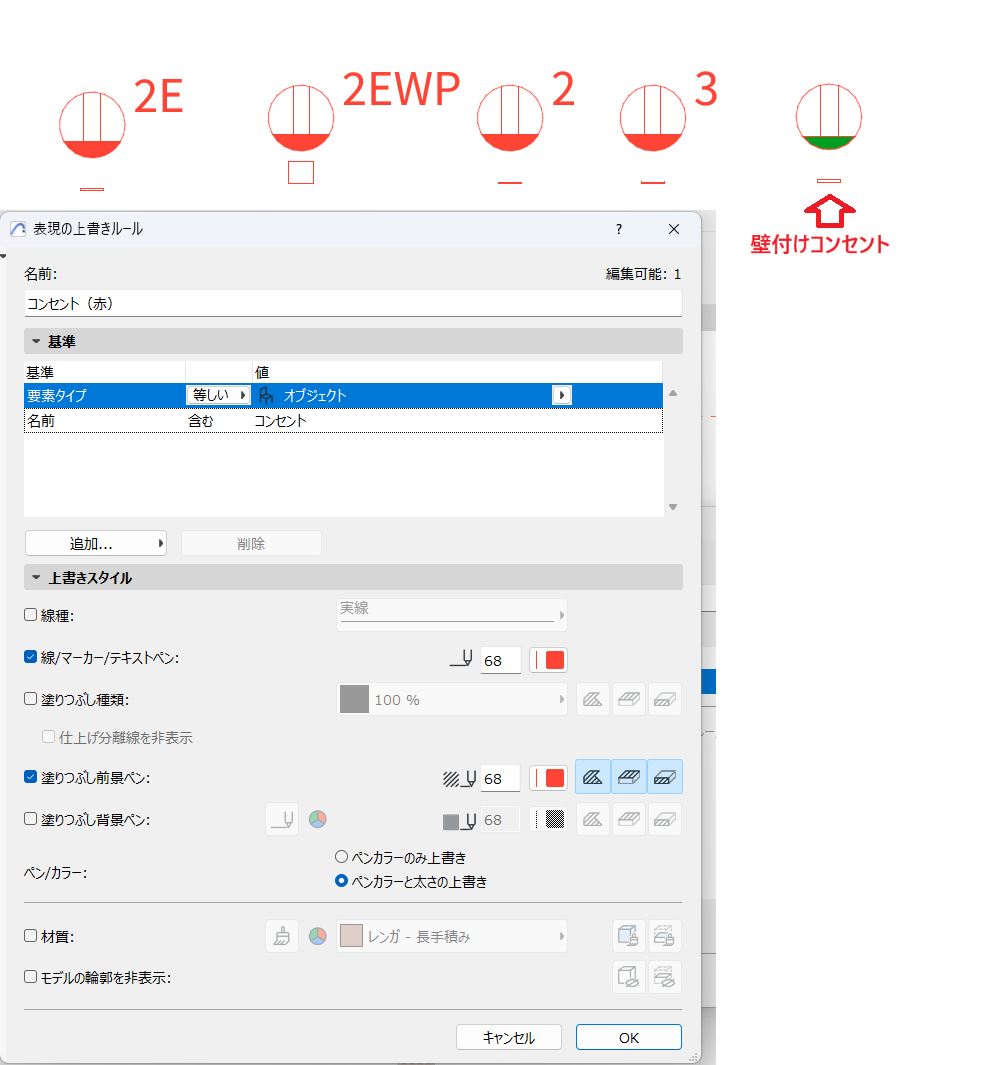

他のコンセントは塗りつぶしができるが、「壁付けコンセント（forwardツール）」では表現の上書きで色が変更できない。

原因

電気設備のコンセントとは仕様が異なっている為、前景ペンで上書き表現ができません。

下記の対処方法で変更を行います。

対処方法

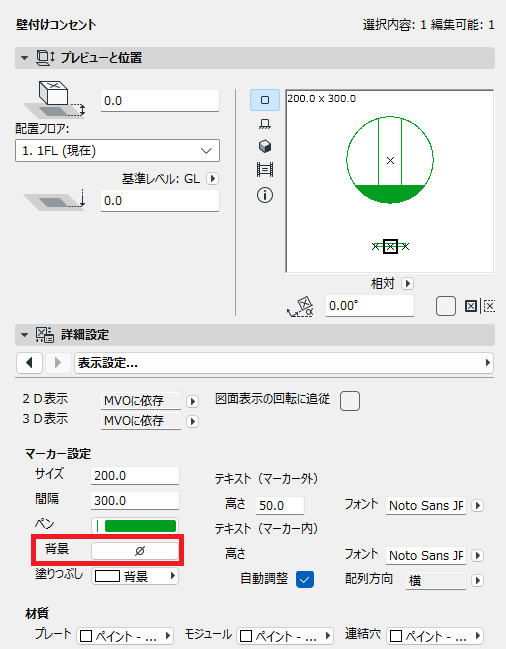

1　.オブジェクトの設定は「壁付けコンセント」は背景の塗りつぶしのペンを「透過」に設定

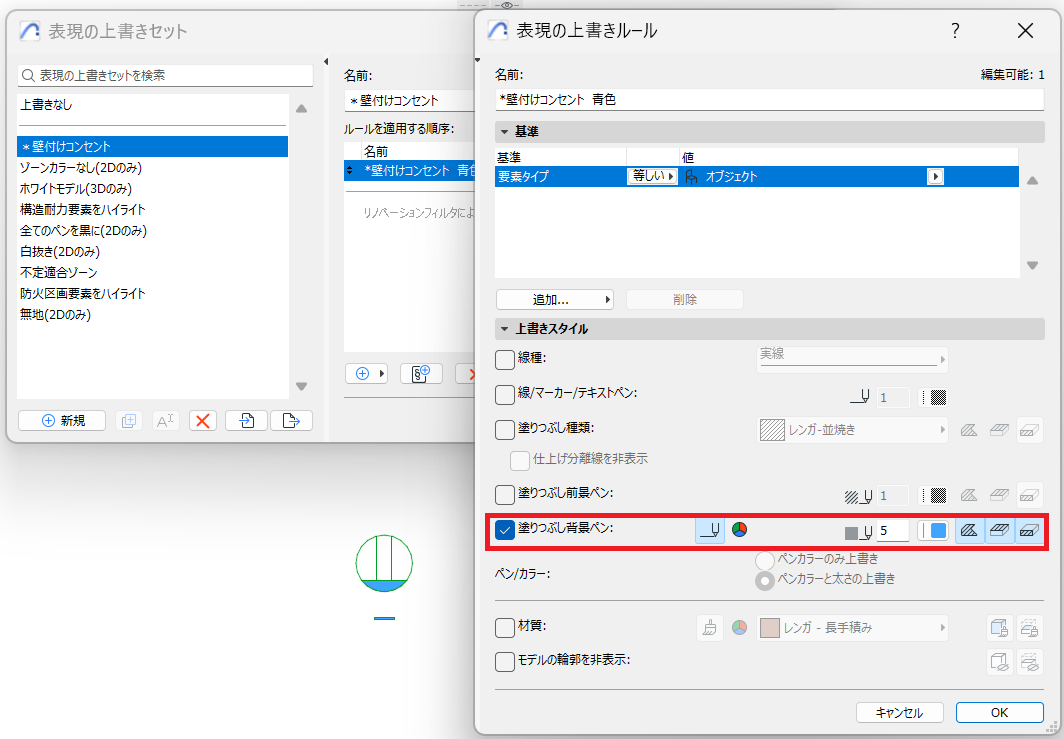

2．表現の上書き設定では、「塗りつぶし前景ペン」ではなく、「塗りつぶし背景ペン」を使用
　　こちらが塗りつぶしを上書きする場合に使用するとペンになります。

表現の上書きでは、輪郭の線と塗りつぶしの部分は分かれるようになっているので、
表現の上書きを使用する場合は、このように設定をお願いいたします。
