カーテンウォールでブロックの作成

カーテンウォールツールでブロックのような表現をしたいときの方法です。

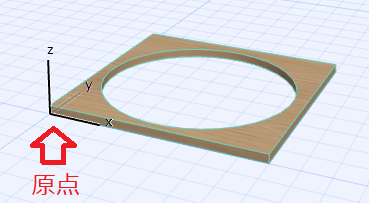

①まずカスタムパネルにするパネルを作成しCWパネルに登録します。原点で作成するとCWに組み込んだ際のパネル位置の調整がしやすいです。登録方法はこちらを参考にしてください。

▼カスタムパネル：200×200　t=20

②２種類のパネルを交互に配置したいので、パネルを「メインパネル」「サブパネル」に分けます。

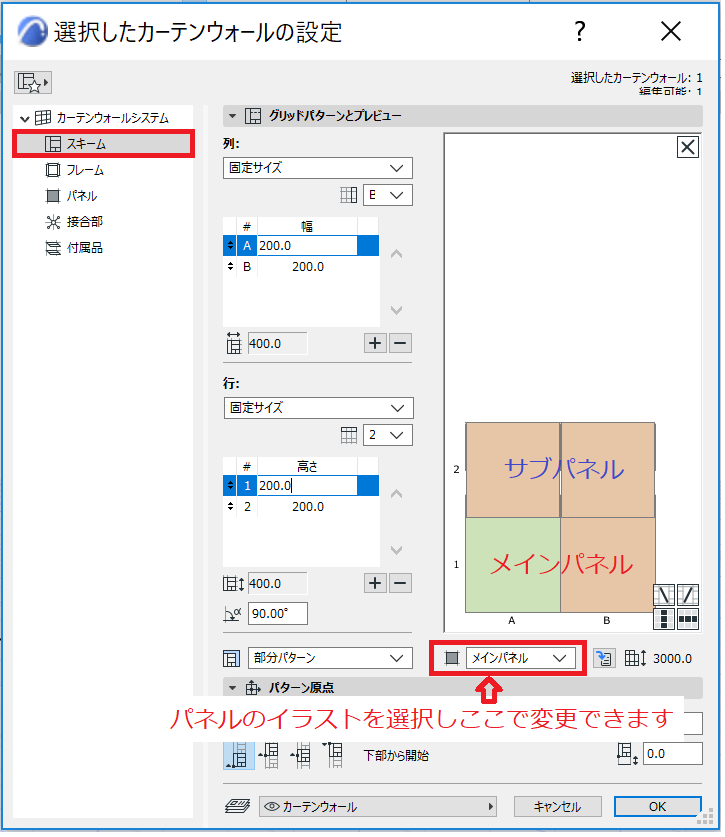

パネルのイラストを選択し（緑色が選択中）パネルをそれぞれ設定します。

▼カーテンウォール：スキーム設定

列200×２（列の枚数は１枚のみでも構いません）、行200×２

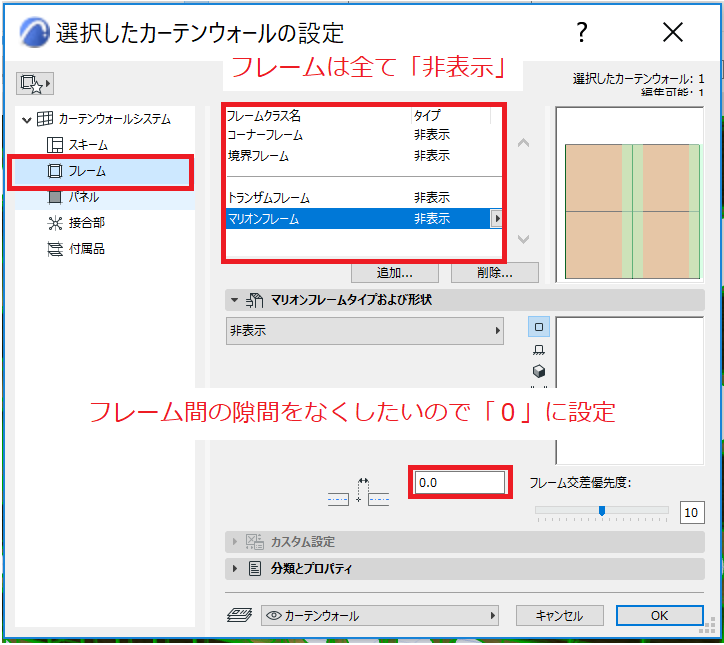

③フレームなしにするので全てのフレームを非表示にし（▶アイコンで変更）、「パネルインセットの奥行き」をそれぞれ「0」に設定します。（隙間をあけた表現にしたい場合はこちらの数値をいれてください）

▼カーテンウォール：フレーム

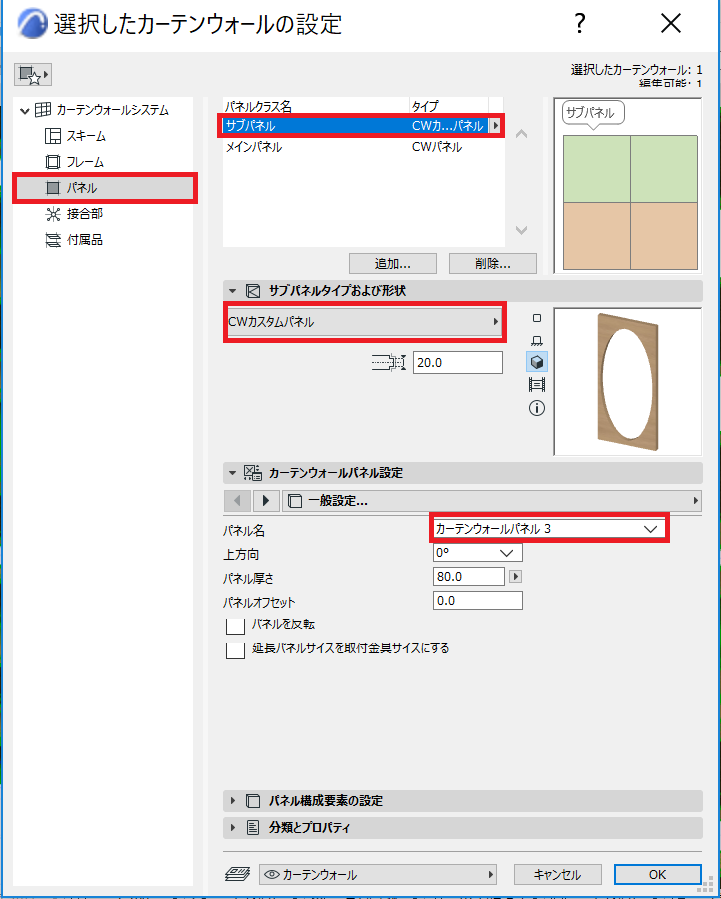

③パネルの設定で「サブパネル」カスタムパネルに変更します。「カーテンウォールパネル設定」登録したパネルが選択できるようになります。

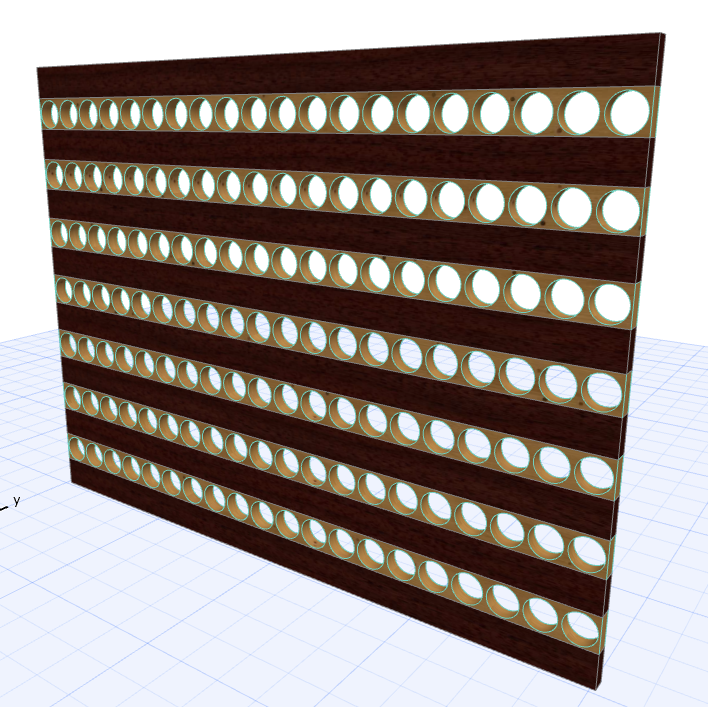

▼下図のようなCWブロックが作成されます。
