<Archicad 24>
目的

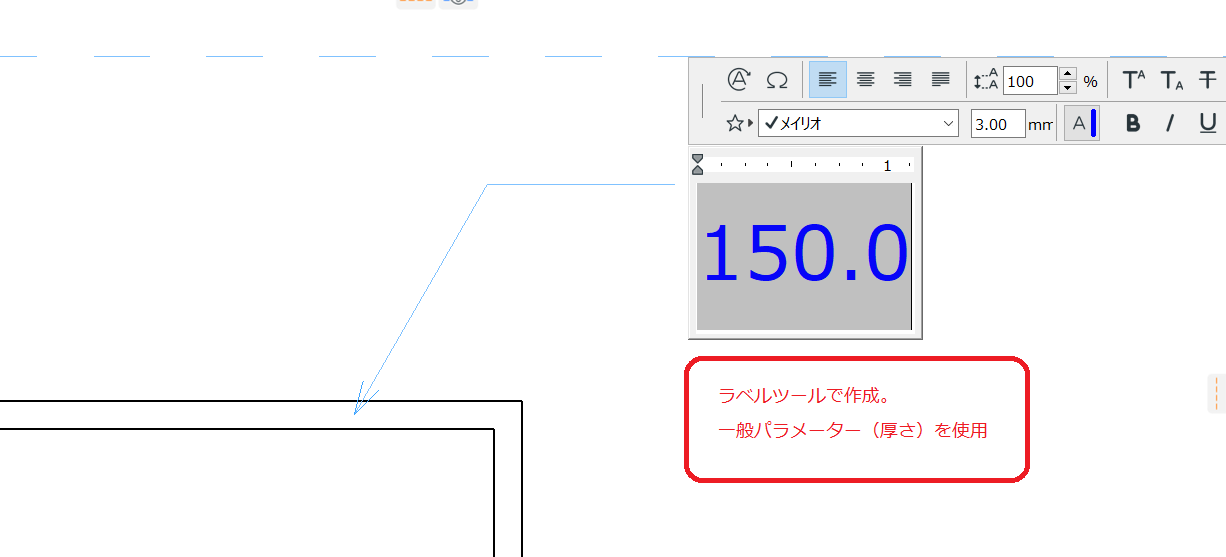

▼例えば下記の図のようにラベルツールで壁の厚みを表示させたいが、
150ではなく、T15cmとしたい場合はありませんでしょうか。
手順
プロパティマネージャー（オプション➡プロパティマネージャー）から新しくプロパティを作成します。
■新規にプロパティを作成。名前を付け、データタイプは文字列とします。
使用可能なカテゴリは（全て）の方が良いです。
数式を設定していきます。
※文字列と文字列がつながるようにしてください。
単位がある「厚さ」などは、STRCALUNITで囲うと、文字列になります。
CONCAT ( "T", STRCALCUNIT ( {Property:一般パラメータ/厚さ} / 10 ), " cm" )
▼下記のように文字と単位が表示できるようになりました。
参考資料：文字列の結合 [CONCAT]
◆一覧表の場合には表示が邪魔になるかもしれませんので、文字無しと使い分けた方が良いかもしれません。
以上お試しください。
