<Archicad 24>
目的
窓ツール一般にある「コーナー窓」の作成方法をご案内します。
手順

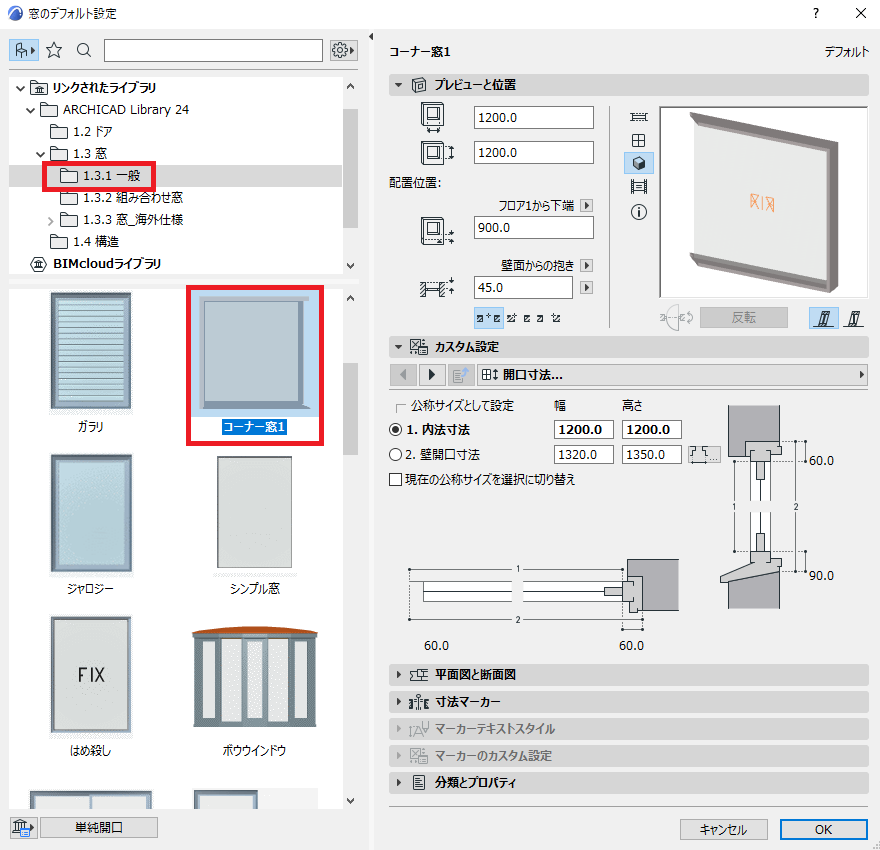

①窓ツール＞一般＞コーナー窓１を選択します

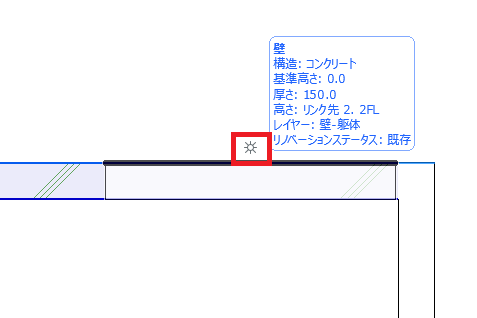

②コーナー窓を太陽マークが外側にくるように壁に配置します

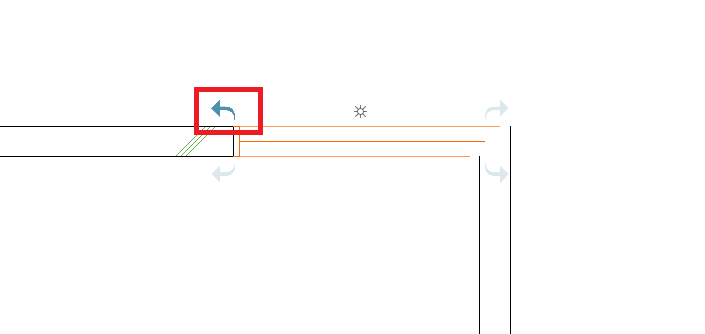

③一度クリックした後、矢印を赤枠の向きでクリックします（※矢印の向きで方向が変わります）

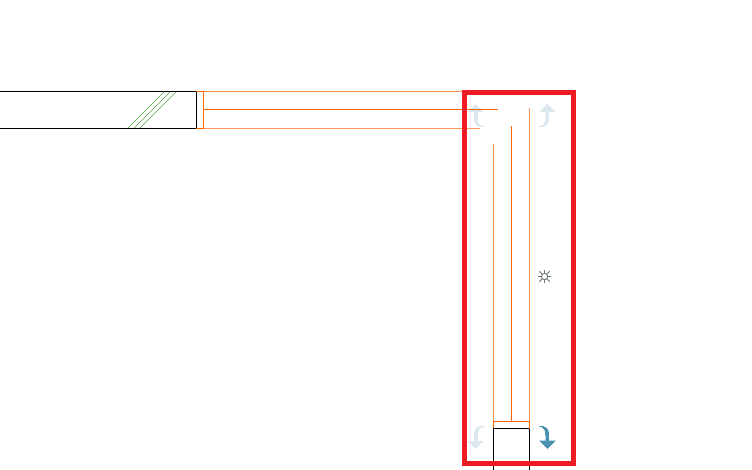

④もう一枚のコーナー窓も同じように太陽マークと矢印の向きを確認し下図のように置きます

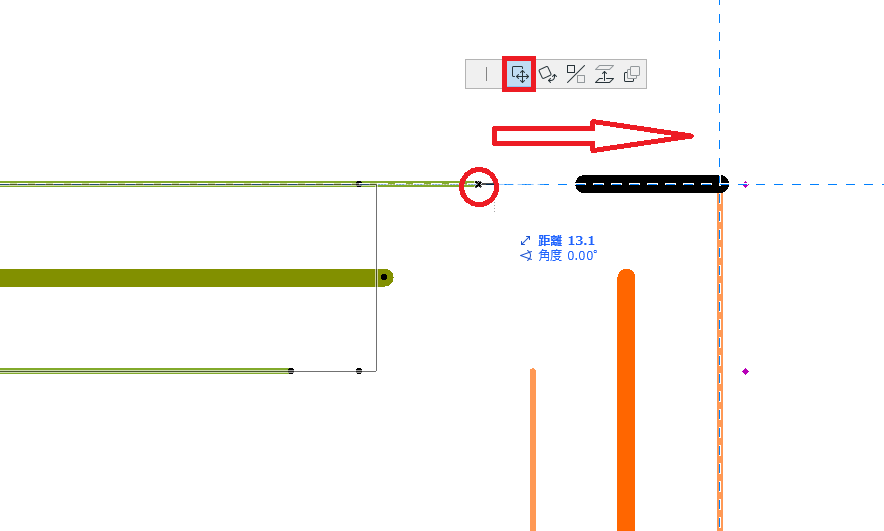

⑤ちょうど角にあたる部分の黒点をクリック＞ペットパレット＞移動で角まで移動させます。
▼両方のコーナー窓を赤丸のように合わせます
結果

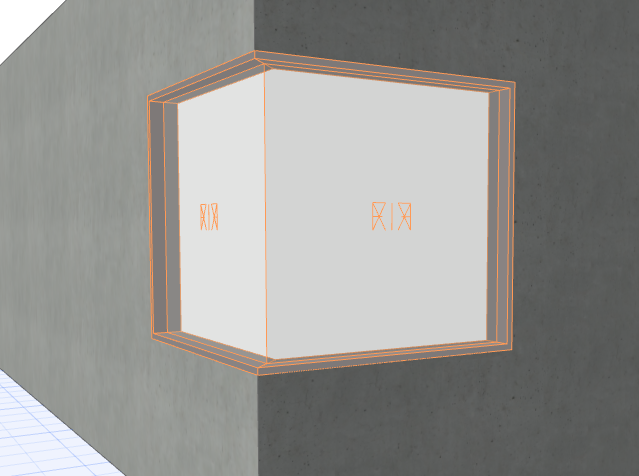

▼３Dで確認します。このようにコーナー窓ができあがります
注意：コーナー窓は複数壁貫通機能（Forwardツール）に対応していません
