Archicad28 片引き戸の框部分の線が表示されない（立面表示）

Archicad28 の立面図にて、片開き戸、片引き戸の框部分の線が表示されない

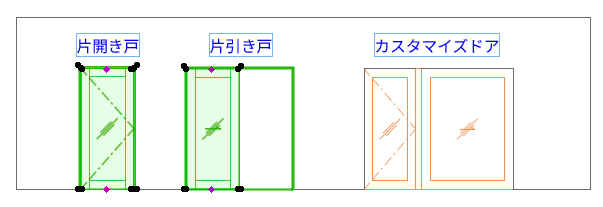

▼ドアを選択すると線がみえるが、

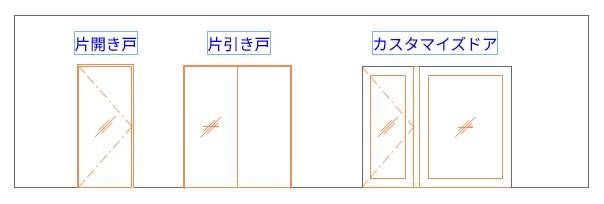

▼実際の表示は框の線が表示されていない。カスマイズドアのように本来は表示される。

框にした時の線が表示されない現象が不具合として報告されております。

発生する条件

・モデル表示が詳細図設定の時に発生する

・框・枠タイプの設定にしたものは全ドアで発生する

・片引き戸2　FIX側上下線が非表示になる

２Dツールでの加筆にて修正対応をお願いいたします。

修正例

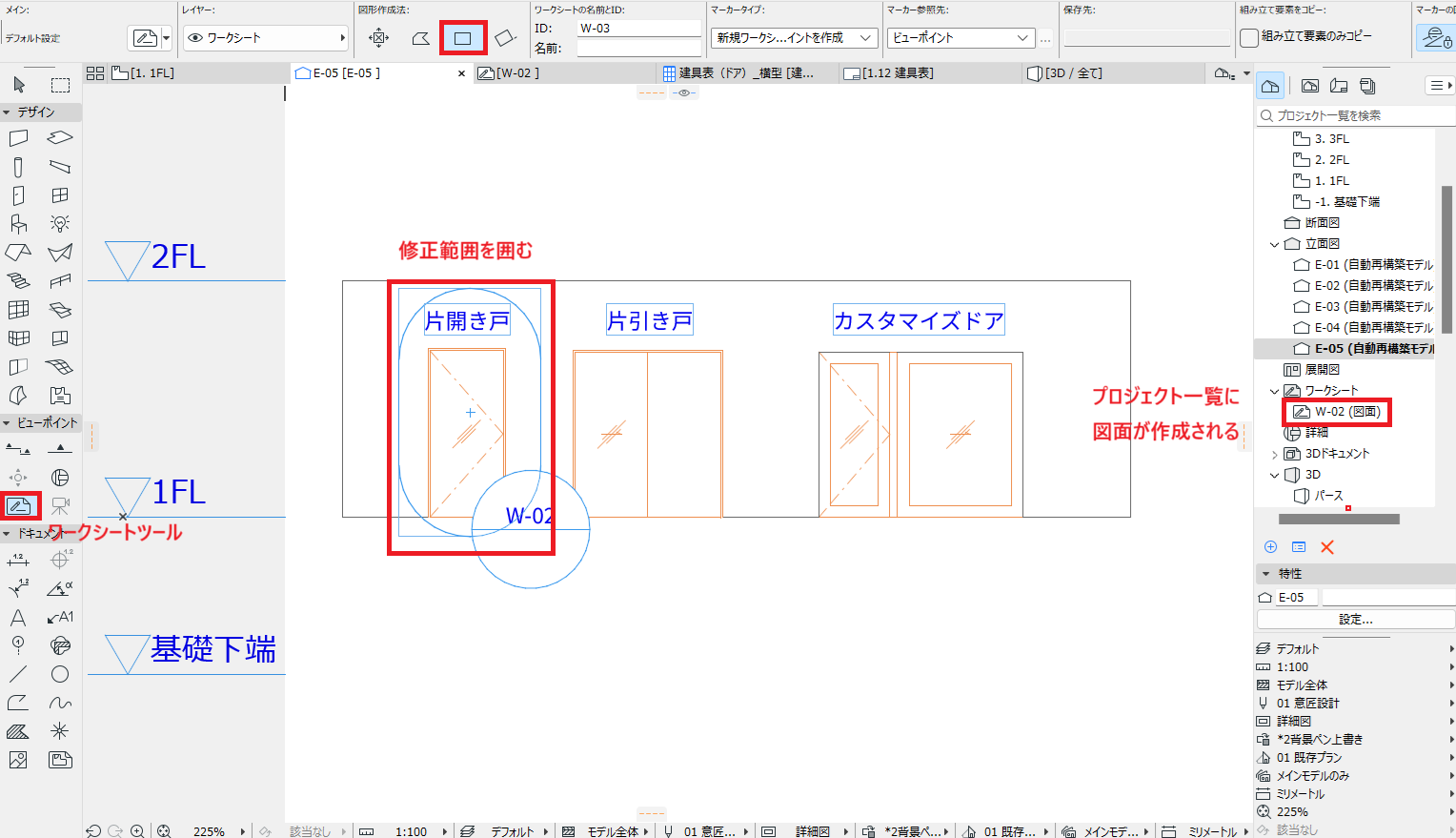

ワークシートを作成することで、建具を線分化できます。

作成されたワークシートに、塗りつぶしや線に変換されているので、輪郭線をオンにします。

コピーして立面図に貼り付けるか、もしくは、レイアウトにビューごと貼り付けて、立面図と重ね合わせて使用することができます。
