<Archicad 24>
目的
カスタマイズドアウィンドウにて片引き戸を割り当てたときに、戸袋の表現する方法についてです。
戸袋の表現ができないため、片引き戸３に変更するか、壁中に収めたい場合はソリッド編集を行う必要があります。
※カスタマイズドアはForwardツールです。
手順
建具を壁に収める場合、建具サイズのモルフなどを用意してソリッド編集を行います。

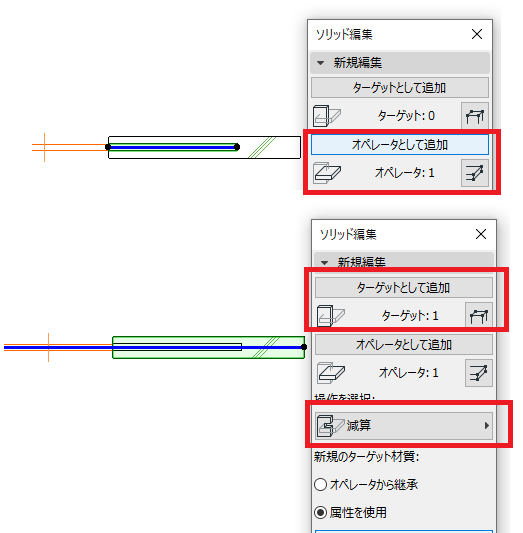

メニュバー・デザイン＞ソリッド編集
モルフをオペレータ、建具の入っている壁をターゲットにして、減算＞実行 します。

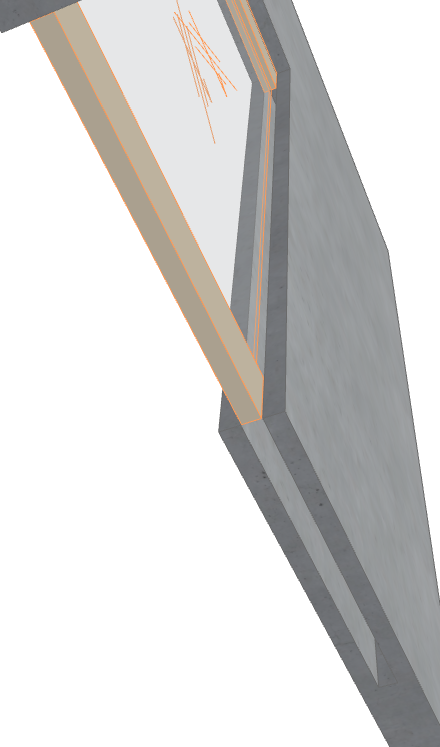

結果

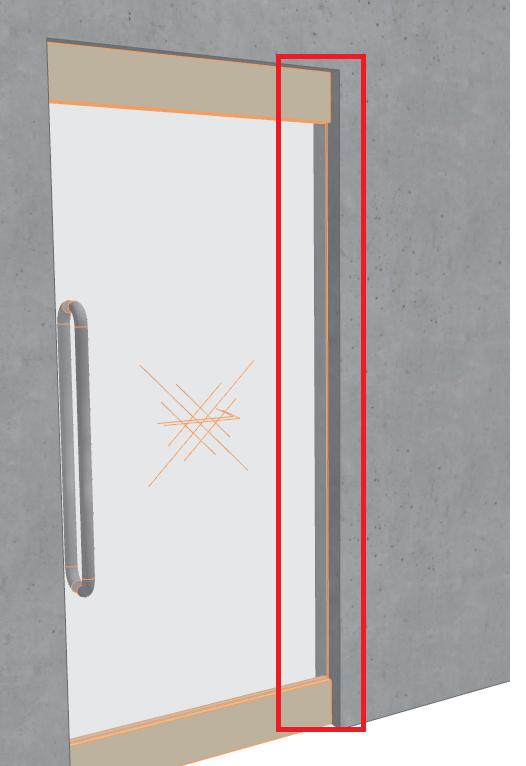

建具を収める開口を開けることが出来ます。
