目的
取り込んだ図面の寸法が実際とは異なるとき、
誤った比率で図面を書いてしてしまったときなど、図面比率を変更したい時があるかと思います。
そんな時にサイズ変更という機能を利用して簡単に変更することが出来ます。
手順
例えば、jwwで読み込んだもの

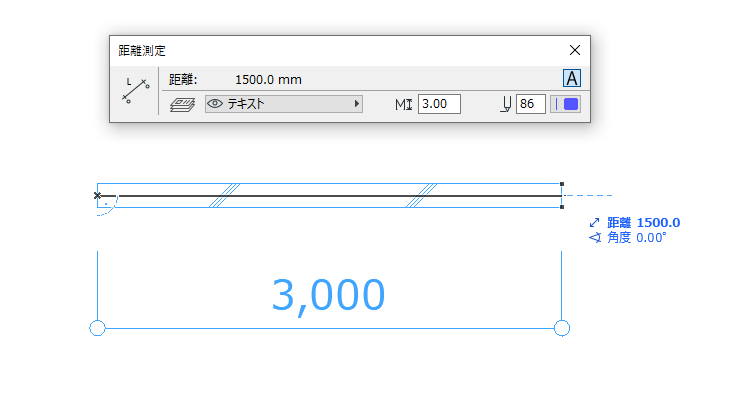

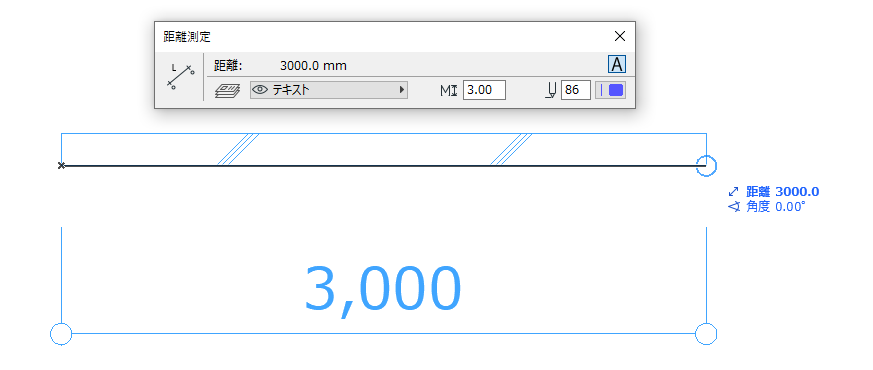

寸法は3000となっているが、長さを計測すると1500しかない。
(※本来であれば、取り込む前にワークシートの縮尺を合わせておくことをお勧めします。)
実際に取り込む際に縮尺を合わせるのを忘れてしまったり、
そもそも縮尺が不明な時もあるかと思います。
そのような時にサイズ変更を利用します。

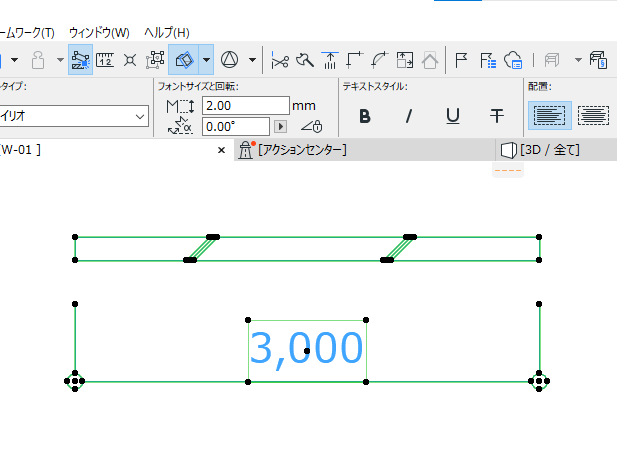

①サイズ変更する部分をまとめて選択します。

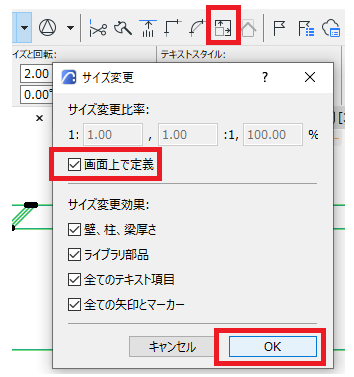

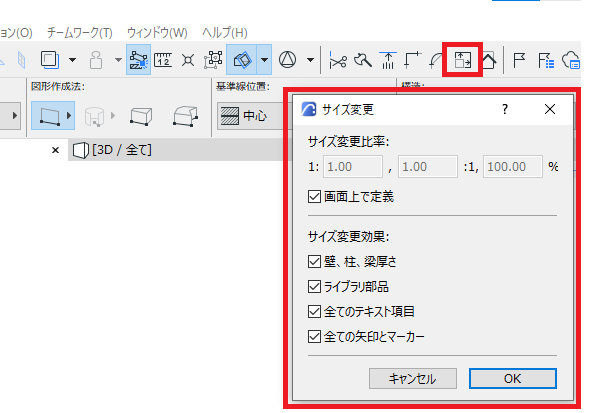

②サイズ変更を選択し、画面上で定義のままOKを押します。

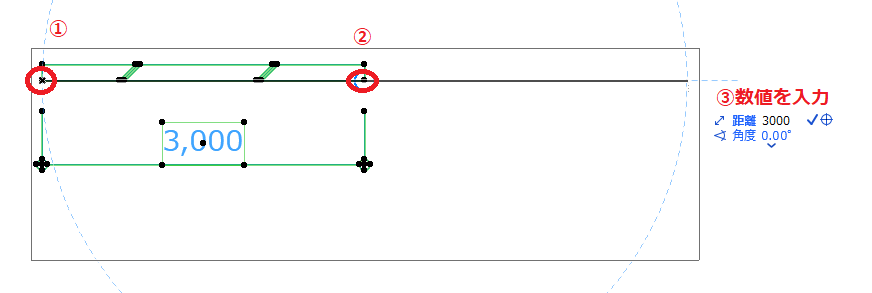

③基準となる点を取り、本来の数値を入力します。
結果
本来の大きさに変更することが出来ました。
