印刷すると窓（ガラリ）が真っ黒く塗りつぶしのようになってしまう（立面図）

谷元るみ子

現象

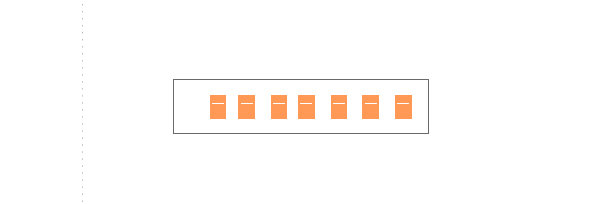

立面図をレイアウトに張り付け、1/500で印刷すると窓（ガラリ）が真っ黒く塗りつぶしたようになる。
　
建具：ガラリ　

原因

スケールにより建具の線が細かくなり黒く塗りつぶしたようになってしまう場合があります。

対処方法

対処方法としましては、①、②の方法がございます。

①表現の上書き

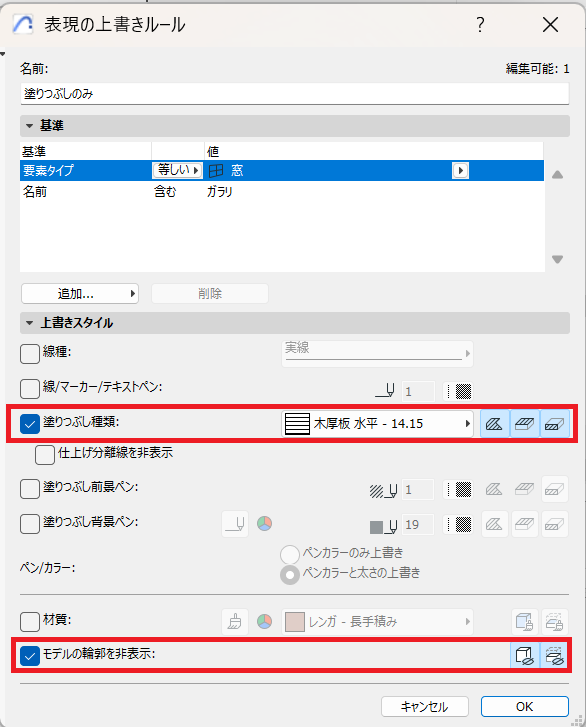

ビュー保存の前に、表現の上書きで窓の塗りつぶしを線の幅が広いものにする方法

注意：モデル輪郭を非表示にしてしまうと窓の下部が消えてしまうため、一般図などの簡略表現での利用を推奨します。

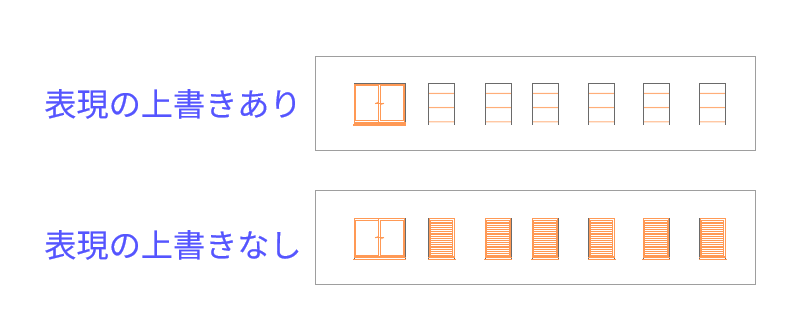

▼結果

②スケールを変更しビュー保存

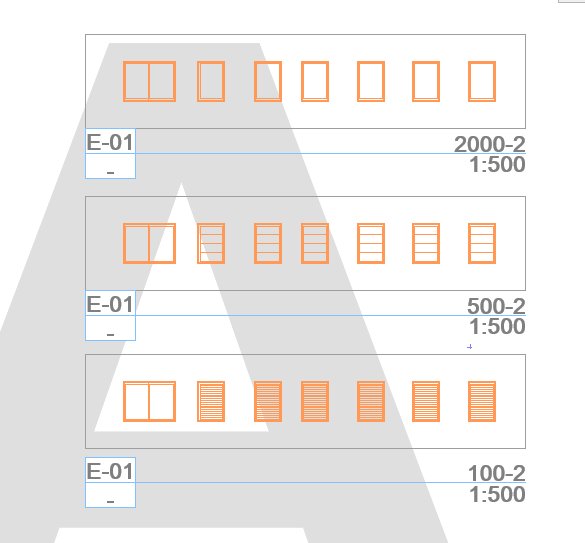

立面図の縮尺を各1/100・1/500・1/2000に変更しビュー保存しています。

レイアウトに張り付け、図面スケールを1/500に合わせた場合、下記の様に違いがございます。
