<Archicad 28>
質問
RC躯体図を描く際のRC梁ふかしはどのように作成すればよいですか？
手順
梁の入力を断面形状にしてふかしの設定をすることで作成できます。
例）（20）400（20）×600のふかしの梁の場合
デフォルトテンプレートには断面形状の種類に「RC梁-増し打ち」が含まれています。

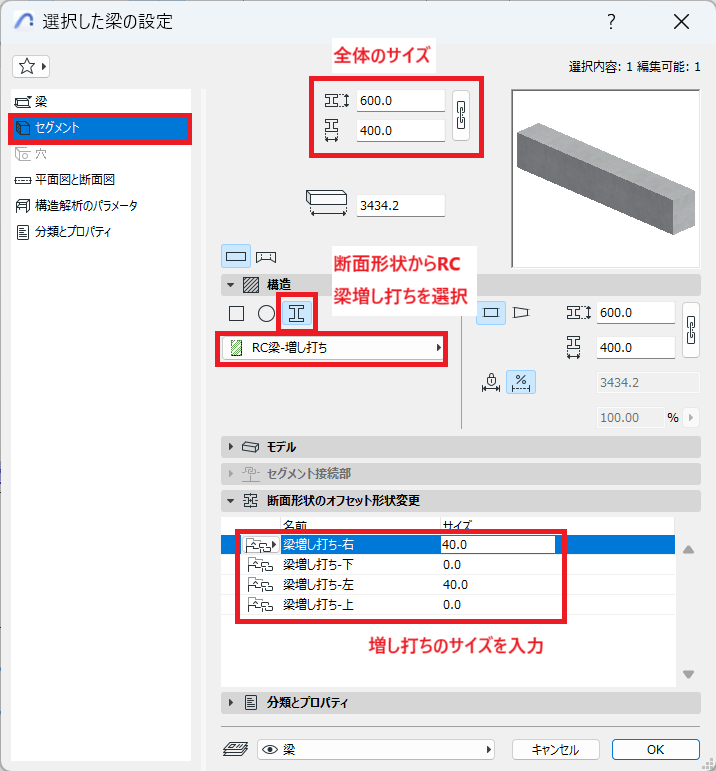

それを使用することで、梁の設定のセグメント項で、形状と増し打ちの設定がおこなえるようになっています。
結果

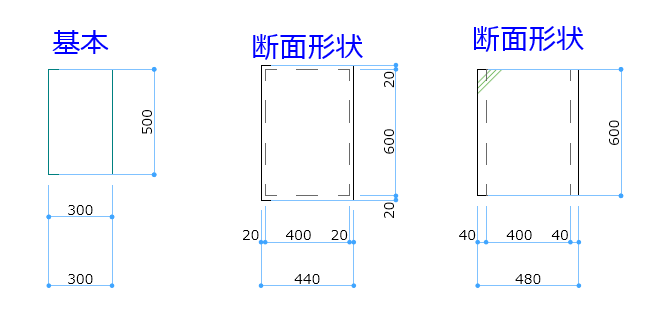

▼断面形状を使用することでふかし表現ができました。（断面図）
