<Archicad 28>
質問
平面図で建具記号の「SD」や「AW」など種類を限定して、特定の記号だけ表示/非表示を切り替える方法はありますか？
説明
モデル表示オプションでは特定の建具だけを指定して、表示を切り替えることはできません。
対処方法として、ワークシートとレイヤーを活用した方法をご紹介します。
操作
①『平面図』で建具を壁ごと選択し、コピー、『ワークシート』に貼り付けます。
（ワークシートに貼り付けると建具記号が線分に分解されます）

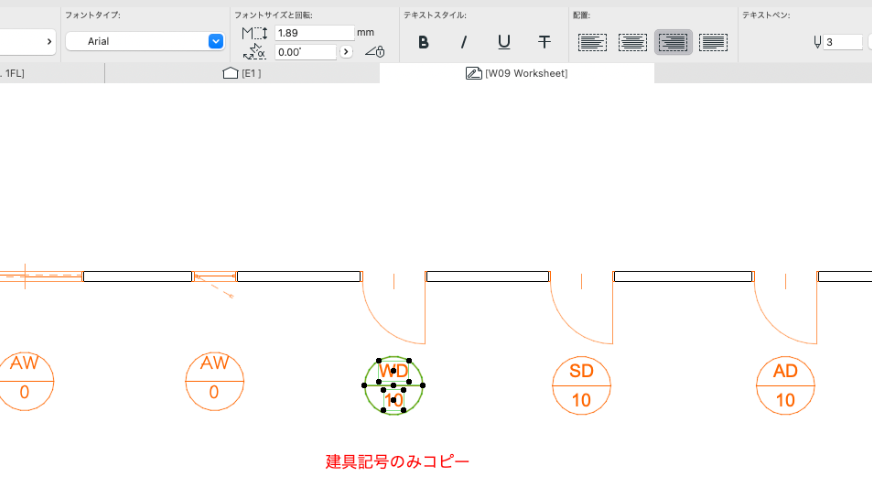

②線分化された建具記号をコピーして、平面図に戻ります。
③『ワークシート』の建具記号をコピーしたものを、平面図に貼り付けます。

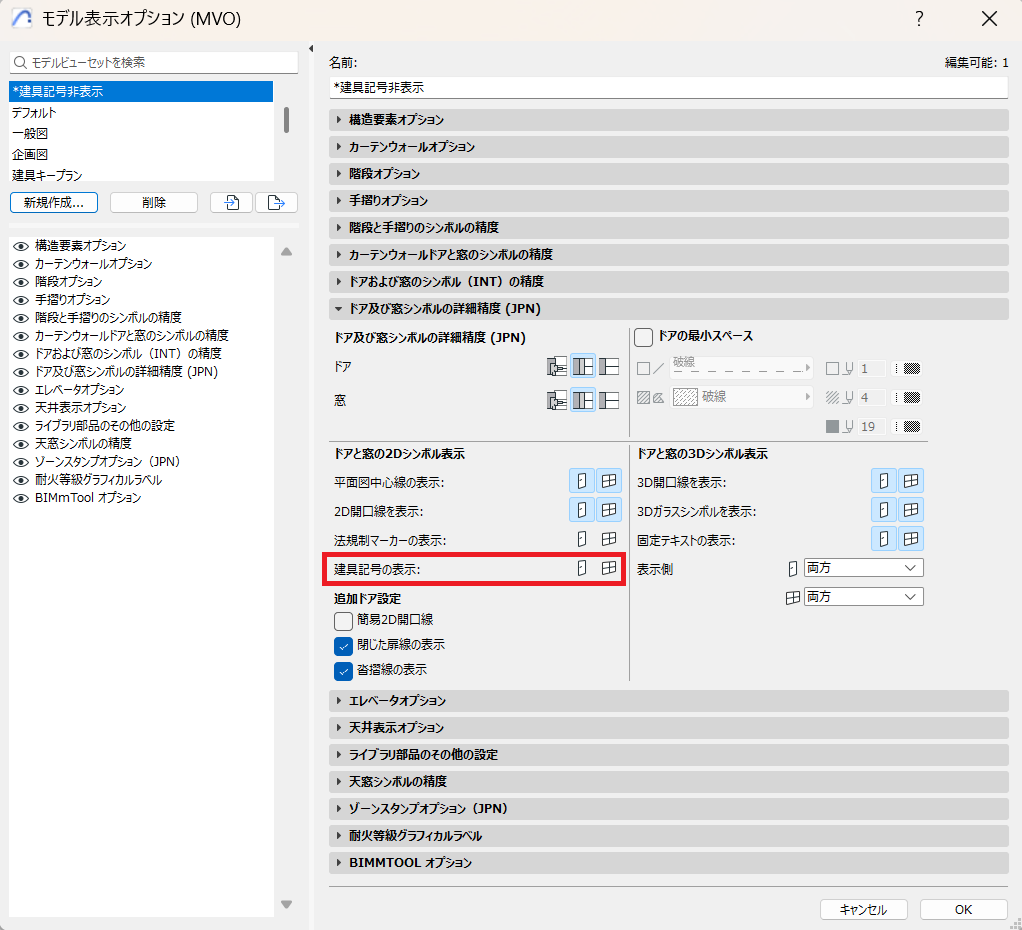

④『平面図』で”モデル表示オプション”の建具記号は非表示にします。非表示用のセットを作成しておくとよいです。

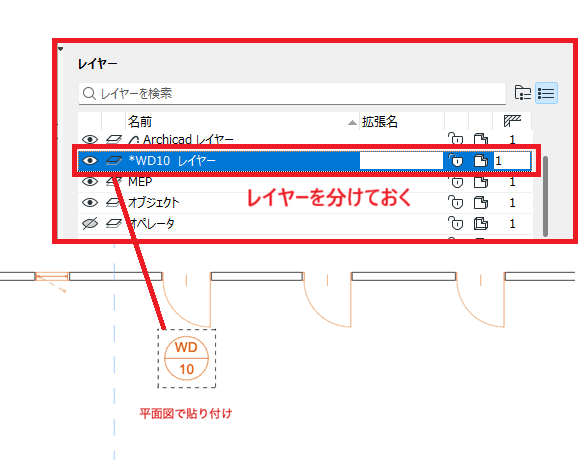

⑤平面図に貼り付けた建具記号は、レイヤーを建具記号毎に分けておくと、表示・非表示がレイヤーで管理できるようになります。
