<Archicad 28>
※Jww入出力機能はForwardツールです。
事象
JWW変換の出力オプション設定のなかにある「製図原点を自動調整する」機能にチェックを入れてJWW変換した場合、レイアウトの枠外にも図面を配置していると、枠外の図面も加味した状態で製図原点が設定されます。
「製図原点を自動調整する」のチェックを外すと、図面の左下が原点となって変換されます。
出力時に製図原点を自由に調整する設定機能はありませんが、次の方法で調整することが可能です。
対処方法

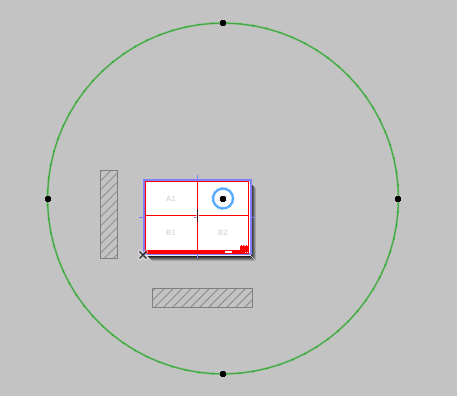

レイアウトで用紙外も含め、すべての要素を内包できる円を配置しますと、その中心を（製図原点）JWWの用紙枠中心とすることができます。
▼レイアウト
