<Archicad 28>
現象

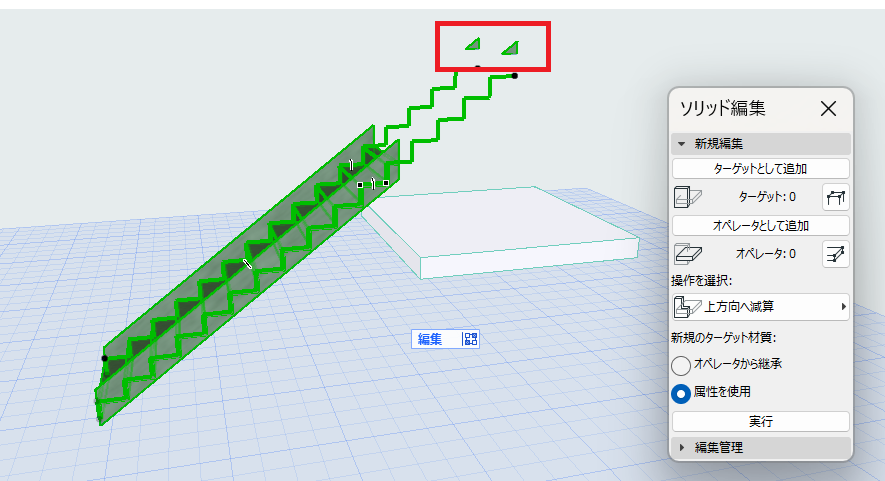

階段の構造梁を追加して、ソリッド編集で上方向へ減算をかけると、ささら上端部分がとびでてしまう。
原因
階段が複数の構成要素で生成されているため、うまく削られない部分がでてしまいます。
解決方法

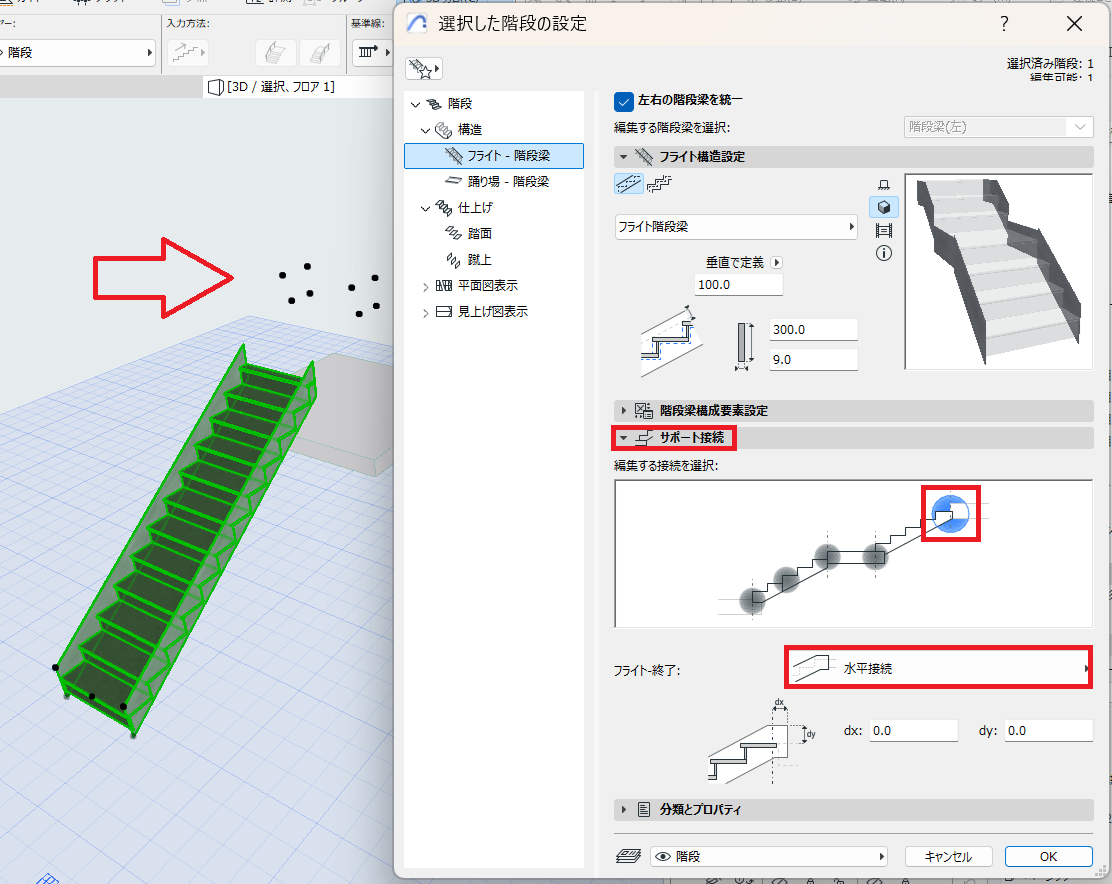

サポート接続のフライト終了を「水平接続」に変更すると、減算がかかります。また梁が踏面と高さが合うように水平にすることができます。
階段ささらをソリッド編集したときに、減算がかからない部分がある
<Archicad 28>
階段の構造梁を追加して、ソリッド編集で上方向へ減算をかけると、ささら上端部分がとびでてしまう。
階段が複数の構成要素で生成されているため、うまく削られない部分がでてしまいます。
サポート接続のフライト終了を「水平接続」に変更すると、減算がかかります。また梁が踏面と高さが合うように水平にすることができます。
