<Archicad 28>
現象

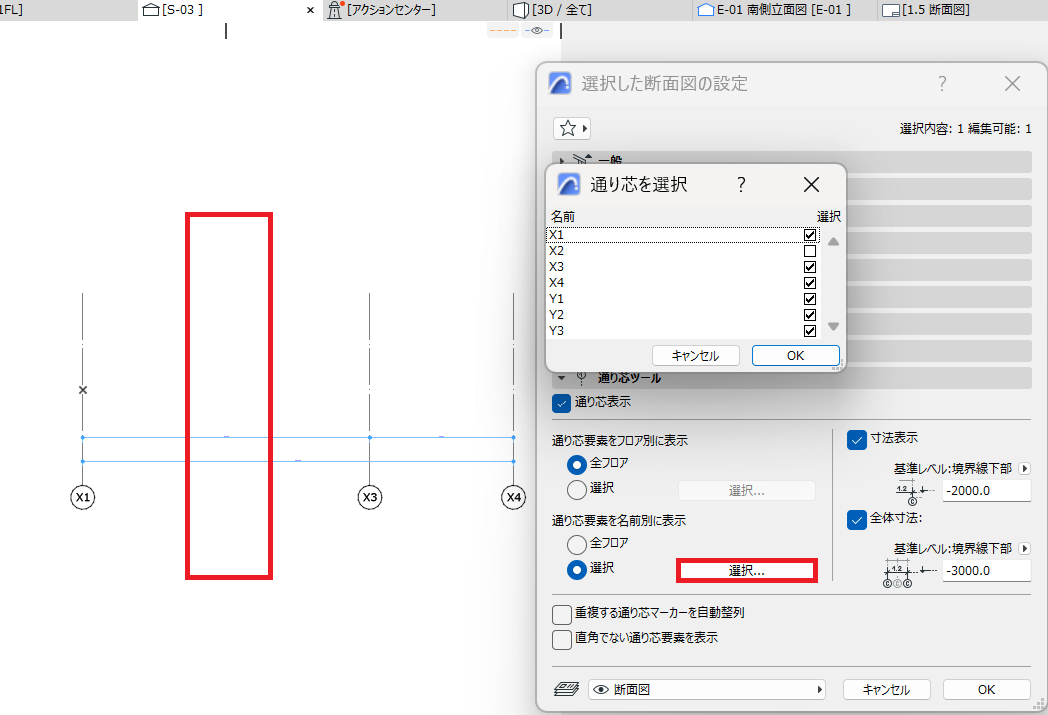

断面図で一部の通り芯が表示されなくなる。
通り芯選択にチェックをいれなおすと表示されるが、図面更新がかかると、チェックが外れてしまう。
原因
断面線の分割位置に通り芯が重なっていると、非表示になってしまいます。

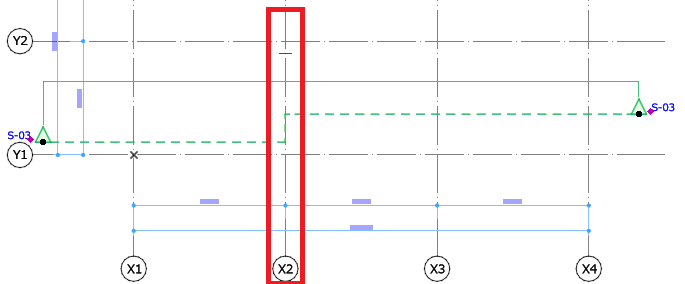

▼平面図での断面図線分割位置と通り芯位置
解決方法
平面図、もしくは断面図で分割線を通り芯から少しずらしたところに移動させてください。

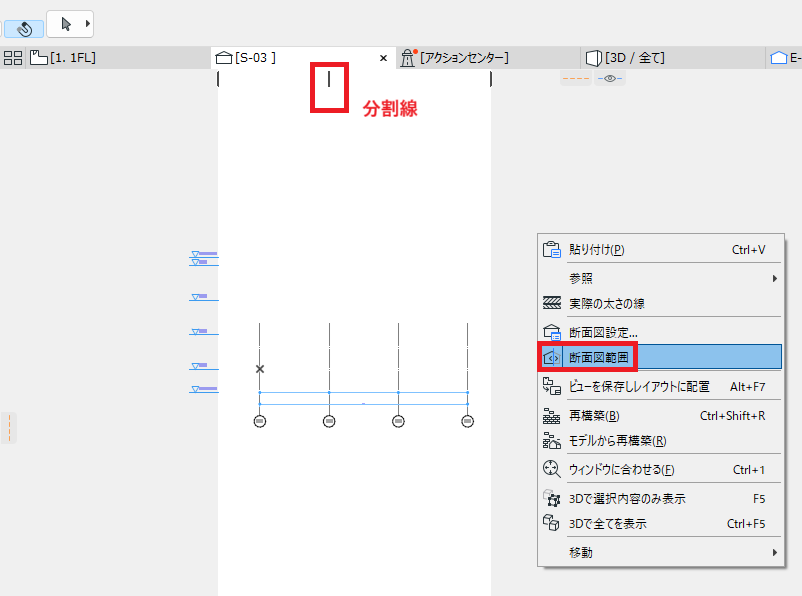

▼断面図で断面範囲を表示させると分割線が確認できます。

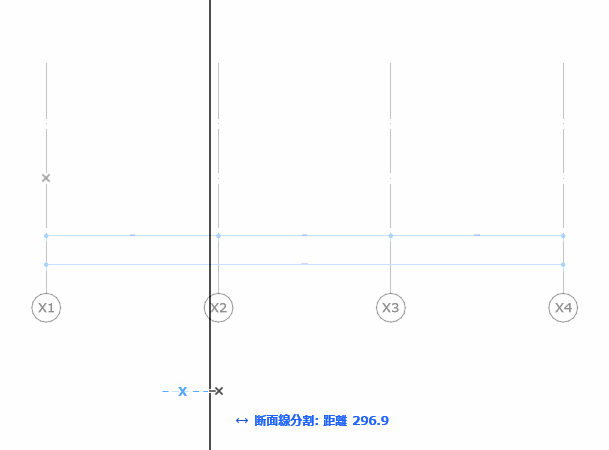

▼分割線をクリックして動かします。その後、通り芯表示にチェックをいれると表示が維持されるようになります。
