断面図設定切断塗りつぶし3種類の違いがよくわかりません。

断面図設定の、モデル外観の中にある、切断要素→切断塗りつぶし3種類の違いがよくわかりません。

こちらの設定は切断面に対して、断面図設定でペンカラーや塗りつぶしを変更することができる設定です。要素に使用されているビルディングマテリアルの設定も関係してきます。

①均一な材質、カラー塗りつぶし、シェードなし

使用場面：すべての要素を1つの材質の表面カラーで表現したい場合に使用します。

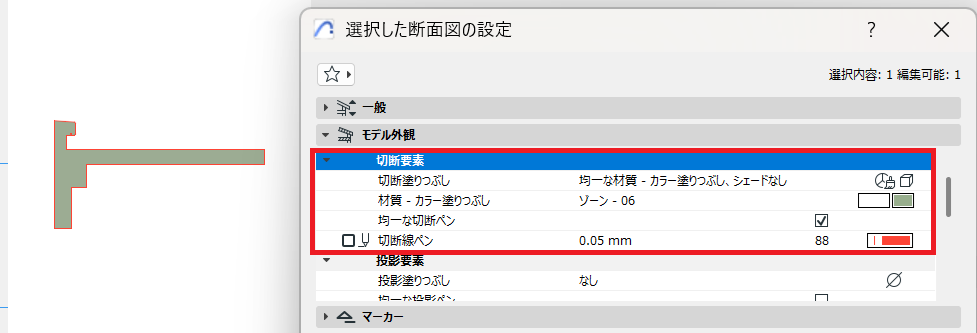

▼例）材質のカラーで断面を緑系にし、均一な切断ペンにチェックを入れオレンジの切断線で表現。

②切断塗りつぶし、シェードなし

使用場面：要素ごとに、ビルディングマテリアルの切断面で表現したい場合に使用します。

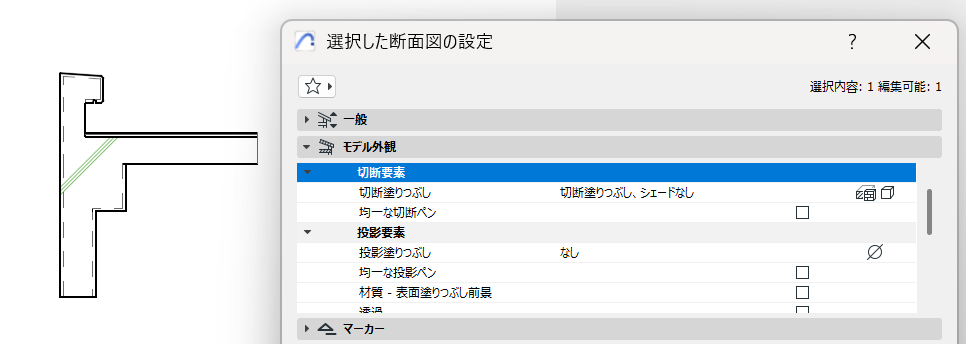

▼通常Archicadテンプレートのデフォルト設定だと下のような状態です。均一な切断ペンはなしです。

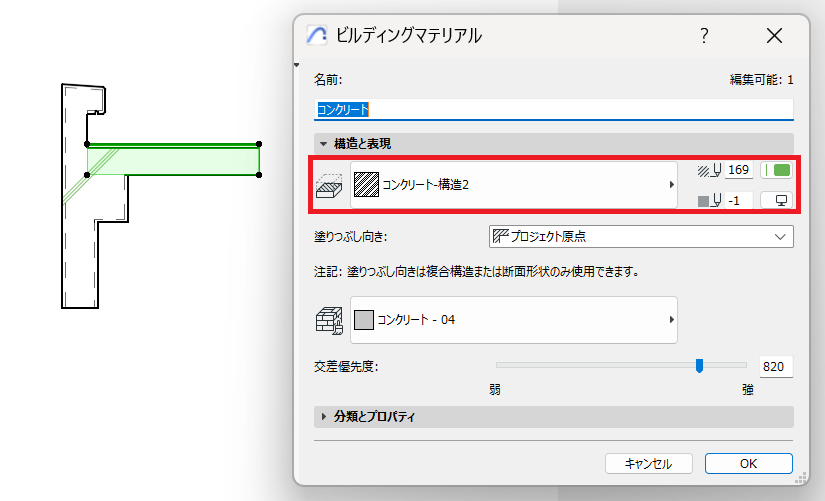

この場合、表現されている塗りつぶしハッチング、ペンの種類はビルディングマテリアルの「構造と表現」の設定がでています。図の要素はコンクリートが使用されているので、ビルディングマテリアル・コンクリートで設定されているものがでています。

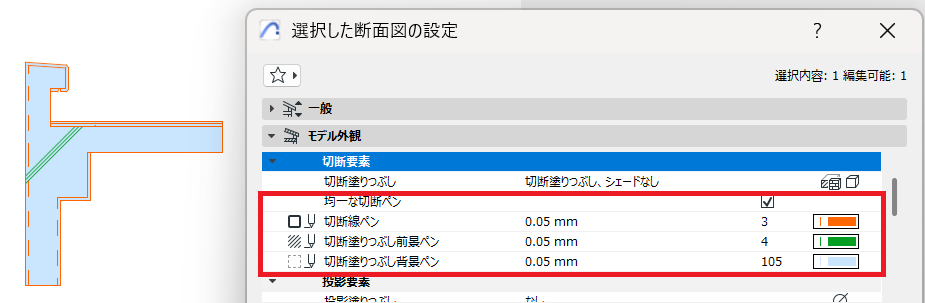

▼均一な切断ペンにチェックを入れると、その下で設定したペンカラーで表現されます。

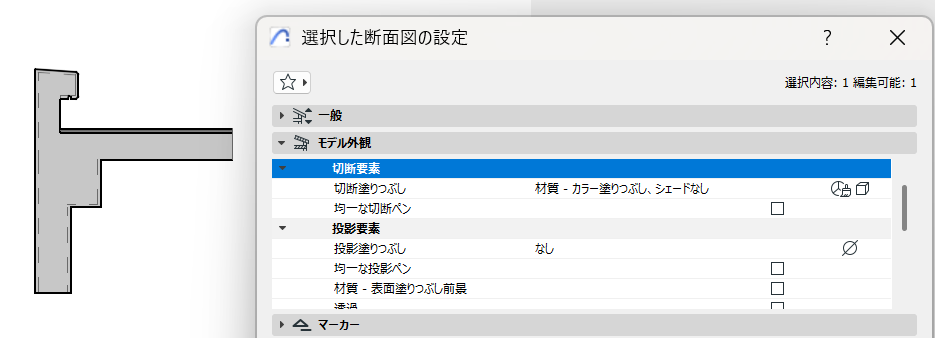

③材質・カラー塗りつぶし、シェードあり/なし

使用場面：要素ごとに材質の表面カラーで表現したいときに使用します。

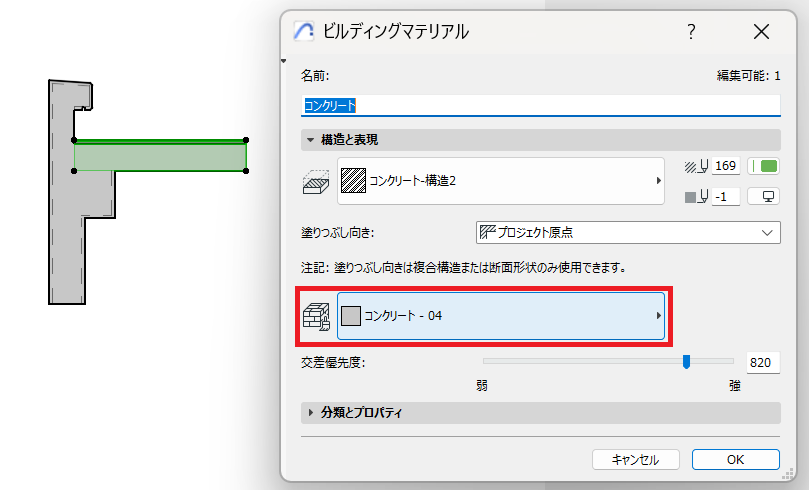

▼画像の場合のカラーはビルディングマテリアル・コンクリートで設定されているものがでています。
