<Archicad 25>
現象

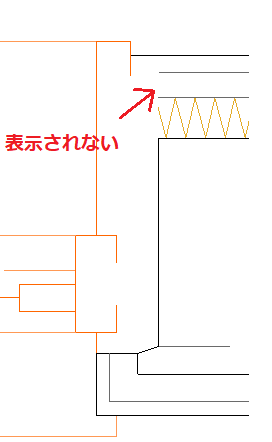

複数の複合構造壁に対し、建具を配置して、複数壁貫通を行った際に表示されない線がある。
解決方法
配置している建具の設定より、層を延長する設定を行うことで回避することができます。
今回は窓を配置していたので、窓の設定を開いています。

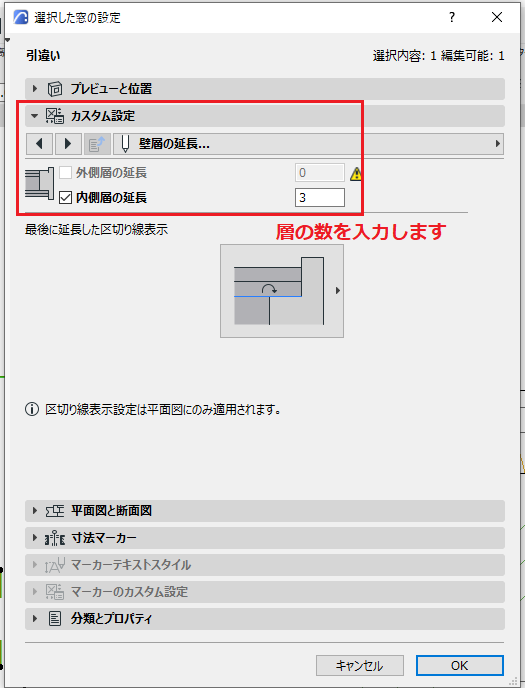

カスタム設定＞壁層の延長（今回は3層分延長します。）

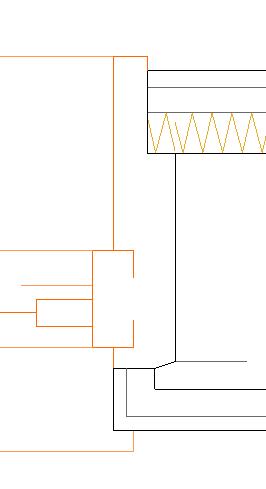

設定を行うことで、このようになります。

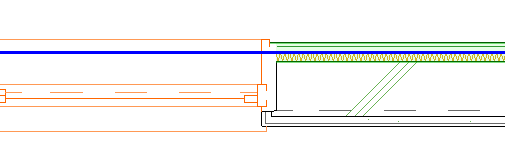

希望する表現にならない場合は、延長させる層数を減らして線ツール等で加筆対応となります。
建具と複合壁の境界に表示されない線がある。
