事象
ArchicadからDXF/DWG出力した図面を確認すると、ラベルの引き出し線角度に傾斜がついてしまったり元の引き出し線形状と変わってしまう。
対処方法

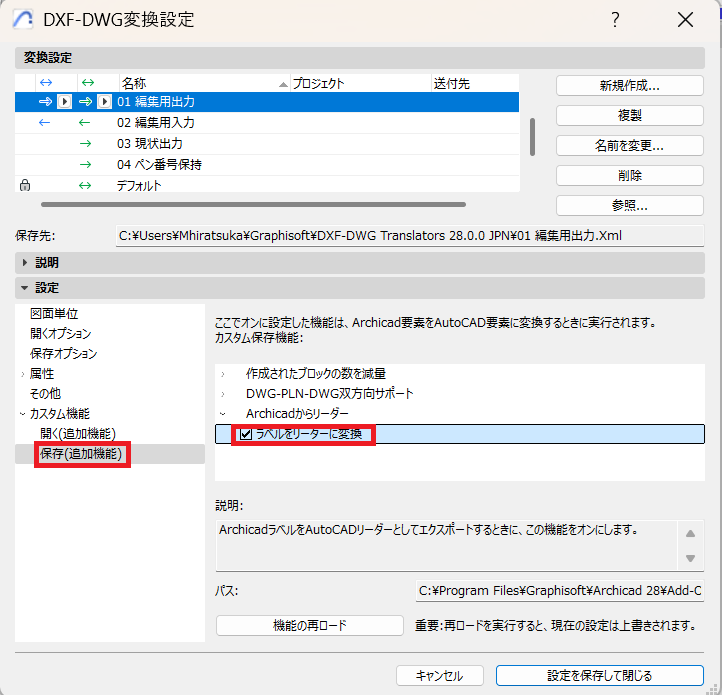

DXF-DWG変換設定で行える点としては、「ラベルをリーダーに変換」のチェックを外しての出力方法です。
こちらで、引き出し線の水平部分などは修正できますが、文字位置については、上記の変更でも変わりません。ArchicadからのDXF変換時にそのようになってしまうため、修正される場合はDXFを直接修正する必要があります。
もし、他のファイル形式でも良ければ、Archicad上で2D図面として見られるのであれば、
ArchicadのビューをPMK形式で保存すると、Archicadの2D図面として配置することが出来ます。この場合、文字位置などは変わりません。
