<Archicad 28>
目的
変更ツールの雲のマークのサイズを小さくしたい時の方法についてです。
雲の大きさは、選択しているマーカータイプで設定箇所が変わってきます。「基本変更マーカー」だと雲形状の種類が選択できるのでおすすめです。
手順

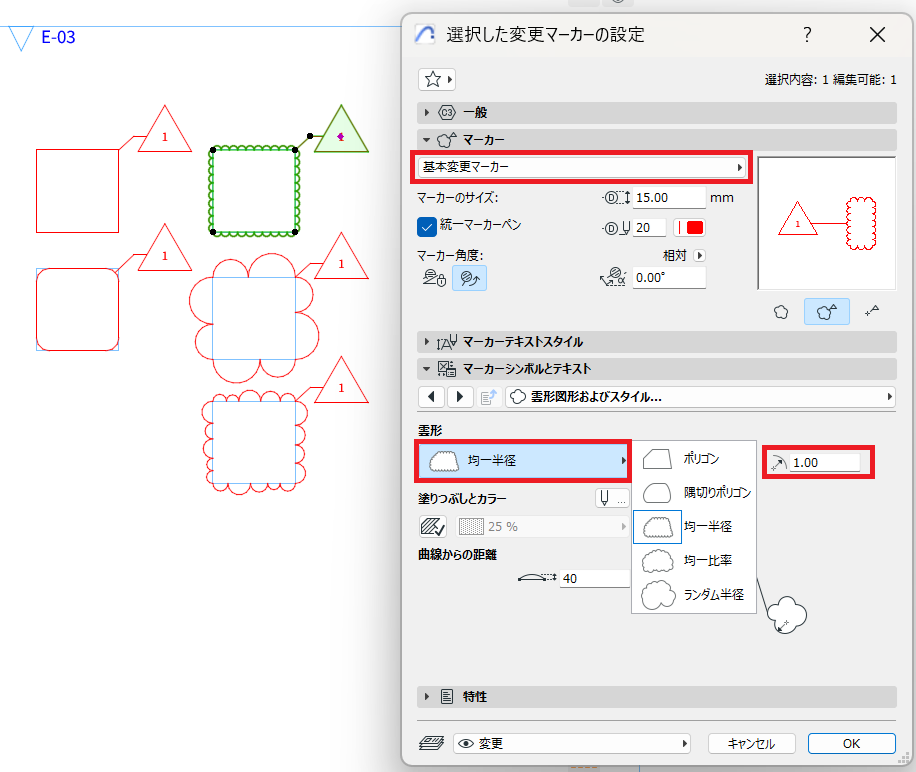

マーカータイプ１：基本変更マーカー
雲形から種類を選択できます。「均一半径」だと小さめのサイズになります。半径値を入力して変更することも可能です

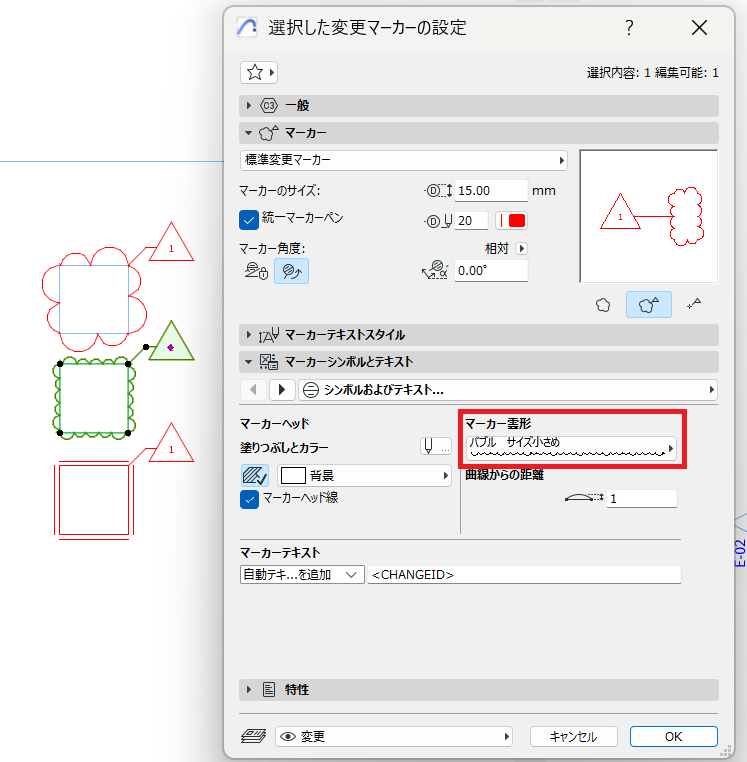

マーカータイプ２：標準変更マーカー
こちらは線種で選択したままで表現されます。サイズを変えるには属性・線種設定から線のサイズ自体を変更する必要があります。（注：距離入力は無効です）
また、下図3つ目の二重線のように、コーナー部分が接続されないので、単線タイプのものでご利用いただくことをおすすめします。
