ArchicadでIFCファイルをインポートすると通り芯のみインポートされてしまう

<Archicad>

現象

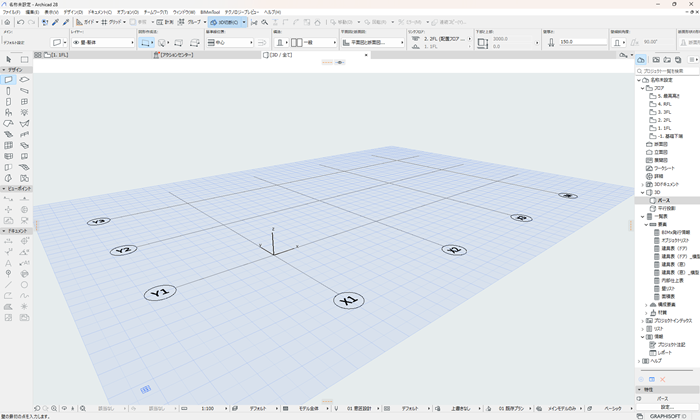

ArchicadでIFCファイルをインポートした際、壁や柱、梁といった3D要素がインポートされず、通り芯のみがインポートされてしまいます。
IFCファイルには要素が存在し、Archicadにインポートした場合にのみ要素が表示されません。

原因

IFC変換設定のモデルフィルタにて、インポートする3D要素がチェックから外れてしまっていて、3D要素がインポートされていません。

IFCインポートに使用したIFC変換設定を確認し、必要な3D要素をインポートできるようにしてください。

解決方法

IFC変換設定のモデルフィルタの設定を調整します。IFC変換設定はメニューの下記から開いてください。

ファイル>相互運用性>IFC>IFC変換設定


モデルフィルタを開き、IFCドメインから読み取りに必要な項目にチェックを入れます。
IfcBuildingElementにチェックが入っているのに、3D要素がインポートされない場合は、必要な項目にチェックが入っていないためにインポートされていません。

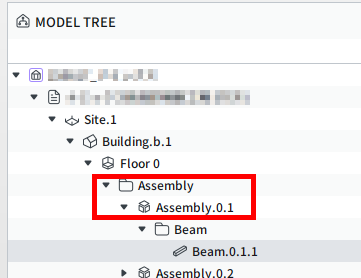

例えば、3D要素がIfcElementAssemblyの構成要素となっている場合、IfcBuildingElement内の要素にチェックが入っていてもArchicadに3D要素がインポートされません。

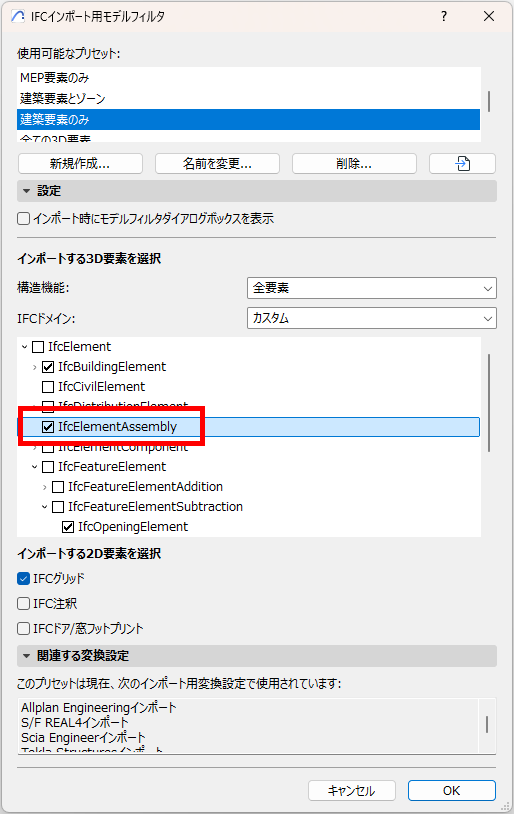

その場合は、IFC変換設定のモデルフィルタの設定を開き、IfcElementAssemblyのチェックを入れて、IFCファイルをインポートしてください。
