<Archicad 25>
目的

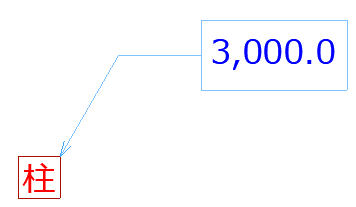

ラベルツールで寸法を入れたときに小数点を
表示させたくないときがあるかと思います。
今回は、プロジェクト設定を変更せずに
新規プロパティを作成し、小数点を非表示にする方法をご紹介します。
手順

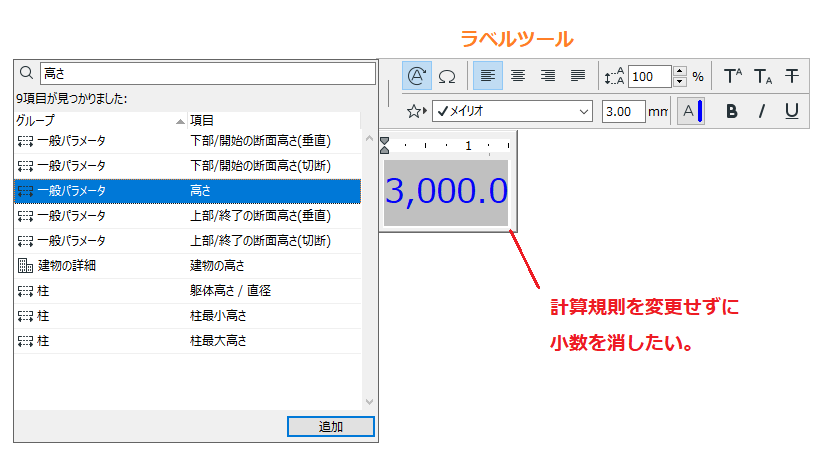

今回は例として柱の高さをラベルツールにて整数表示にしてみます。

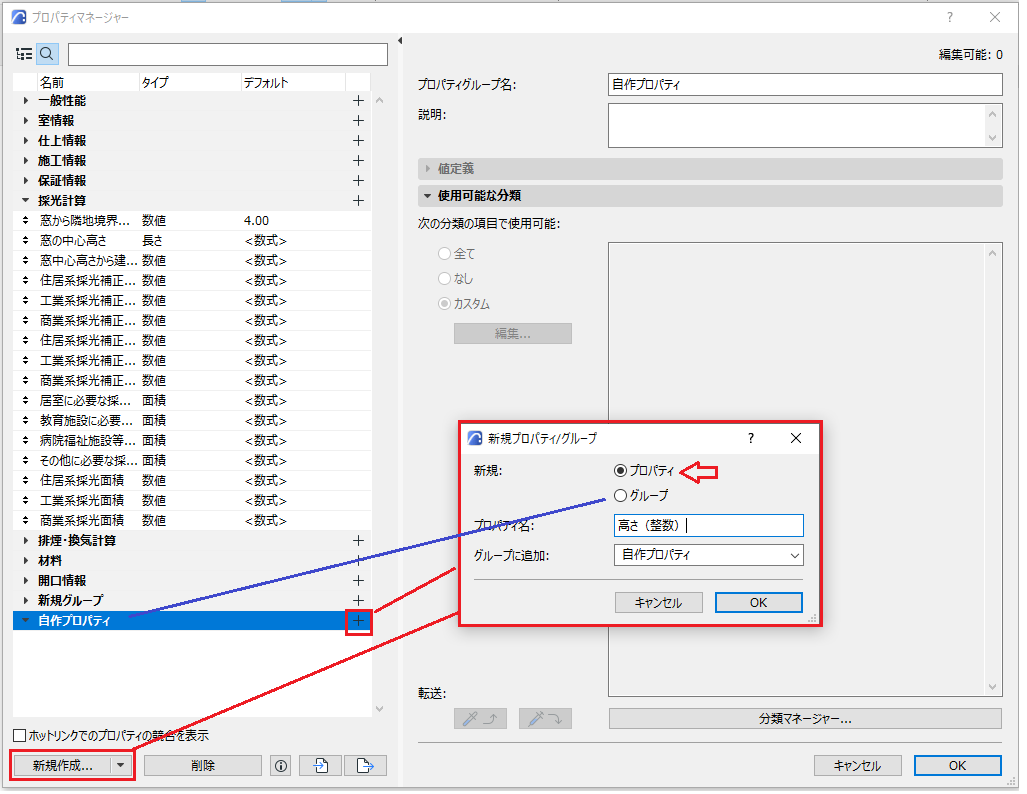

オプション>プロパティマネージャーより、
新規プロパティを作成します。
(プロパティの方にチェックを入れて作成します。)

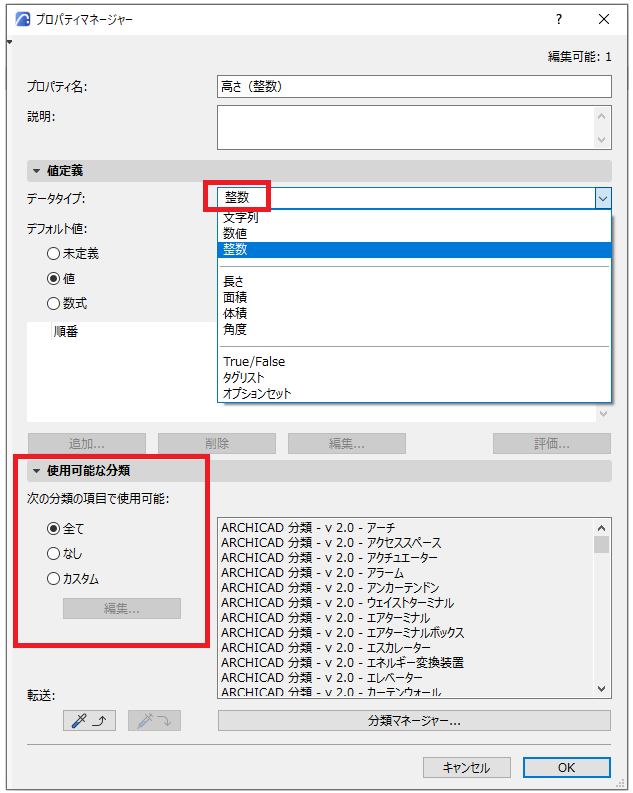

使用可能な分類は全てに入れています。
データタイプ:整数
デフォルト値は数式を利用します。

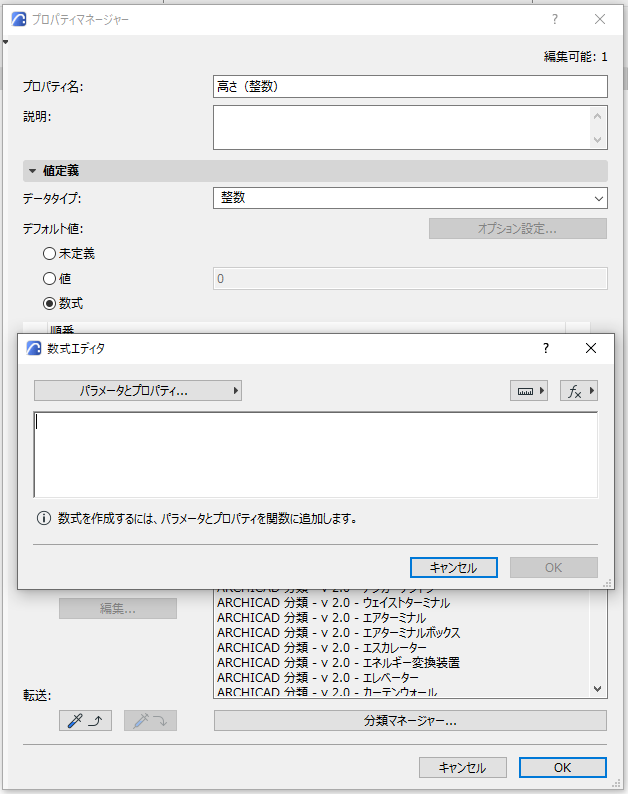

数式に変更することで、
数式エディタのダイアログが出てきますのでこちらに
数式を入力します。
数式としては、今回の場合
一般パラメータの高さを利用して、整数に直しますが、

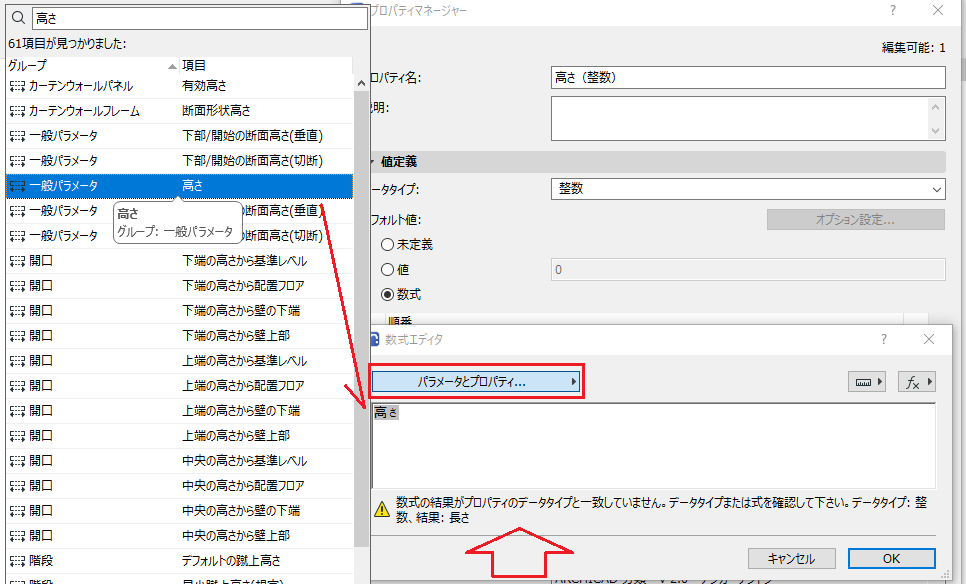

そのまま高さだけを入れてしまいますと
エラーが出てしまいます。
このエラーは高さのパラメータが単位を持っていることで
起きてしまいます。
ですので、単位を持たない数値にする必要があります。

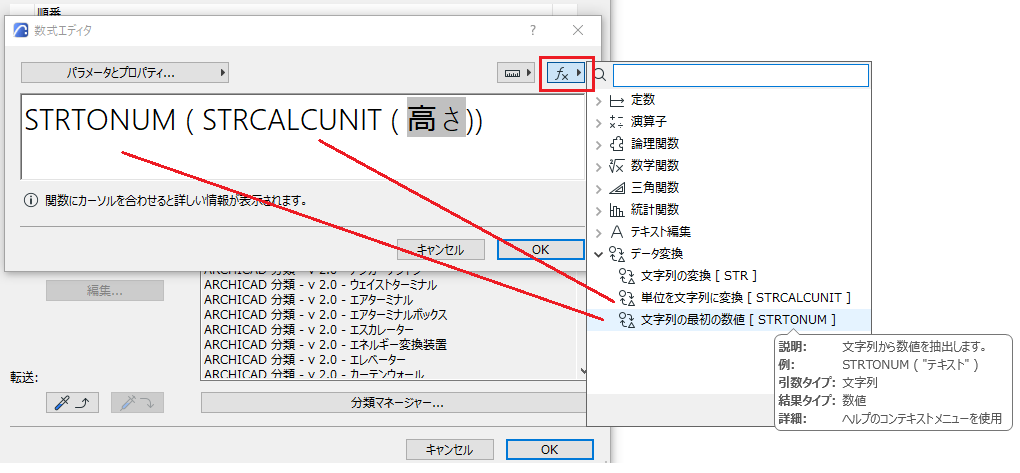

式としてはこのようになります。
STRCALCUNITにて単位から文字列を抽出
STRTONUMにて文字列から数値を抽出
※( )の位置に注意する必要があります。
OKをを押し、プロパティの作成を完了させます。
結果

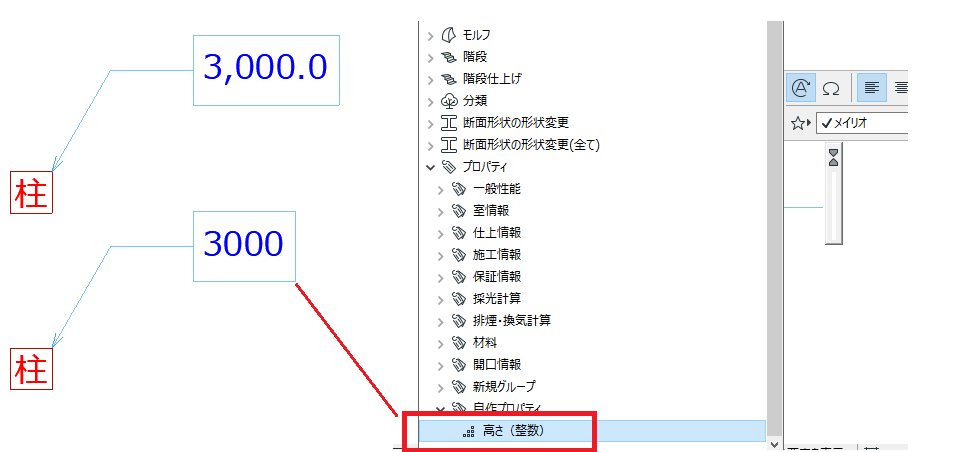

作成したプロパティを自動テキストで参照することにより
小数を消した整数を表示させることができるようになります。
