Pythonサンプルスクリプトのデータを別のデータで使用する

※Pythonは試験機能です。

Pythonサンプルスクリプトにゾーンの辺長さを求めるものがあります。別のデータでも使用する手順についてです。

Pythonの利用方法についてはこちらをご確認ください。

今回は、サンプルの中の”Fill Zone Overall with Dimensions”でご説明します。

pythonサンプルダウンロード

1．プロパティのエクスポート/インポート

①ダウンロードしたファイル”ZoneDimensions.pln”を開きます。

②プロパティマネージャーから、”Zone Overrall”をエクスポートします。

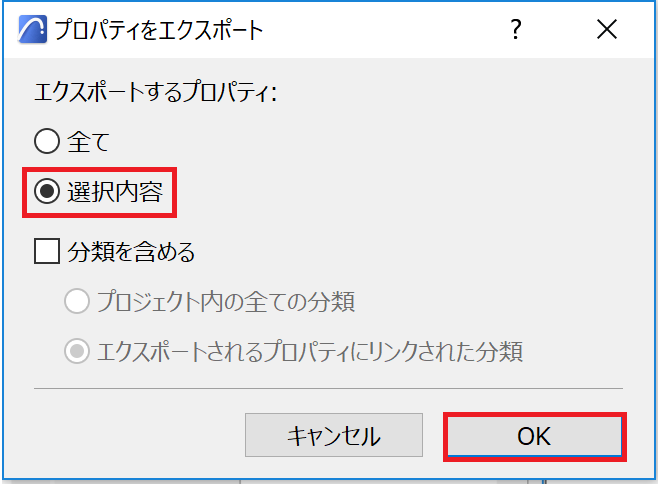

エクスポートは選択内容のみにします。

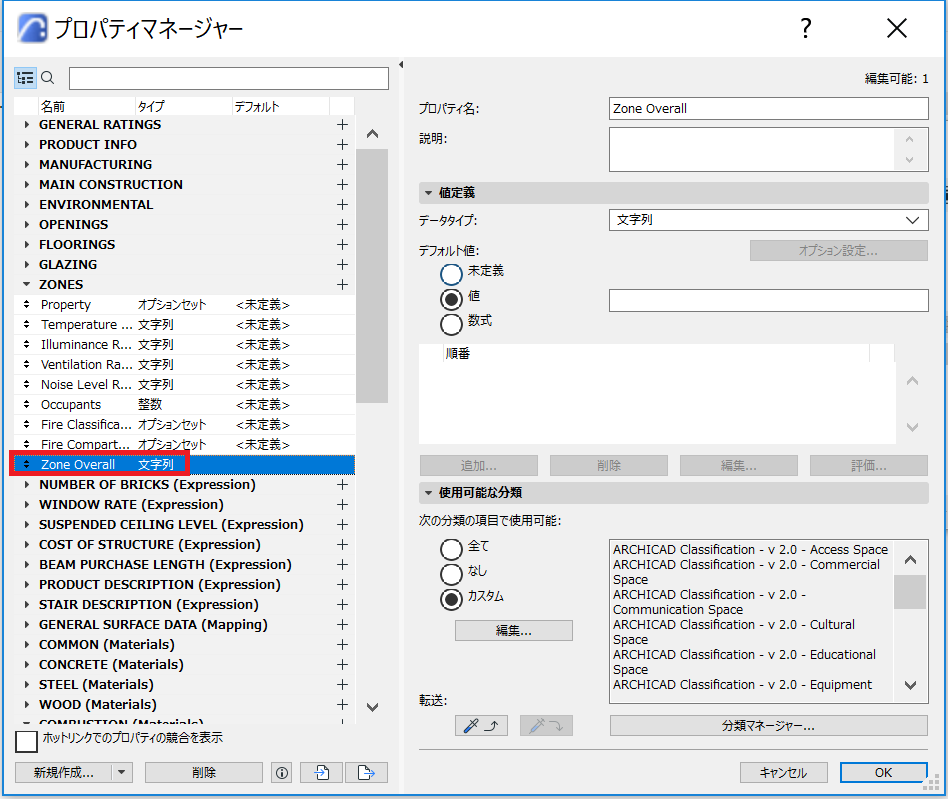

③次に、使用したいデータでインポートを行います。プロパティマネージャーを開きインポート

ボタンから、先ほどエクスポートした.xmlファイルを選択します。

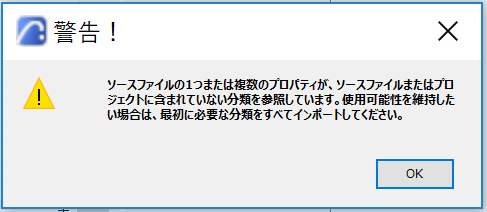

④サンプルの分類と一緒に出していない場合、警告が表示されますので分類を設定する必要があります。

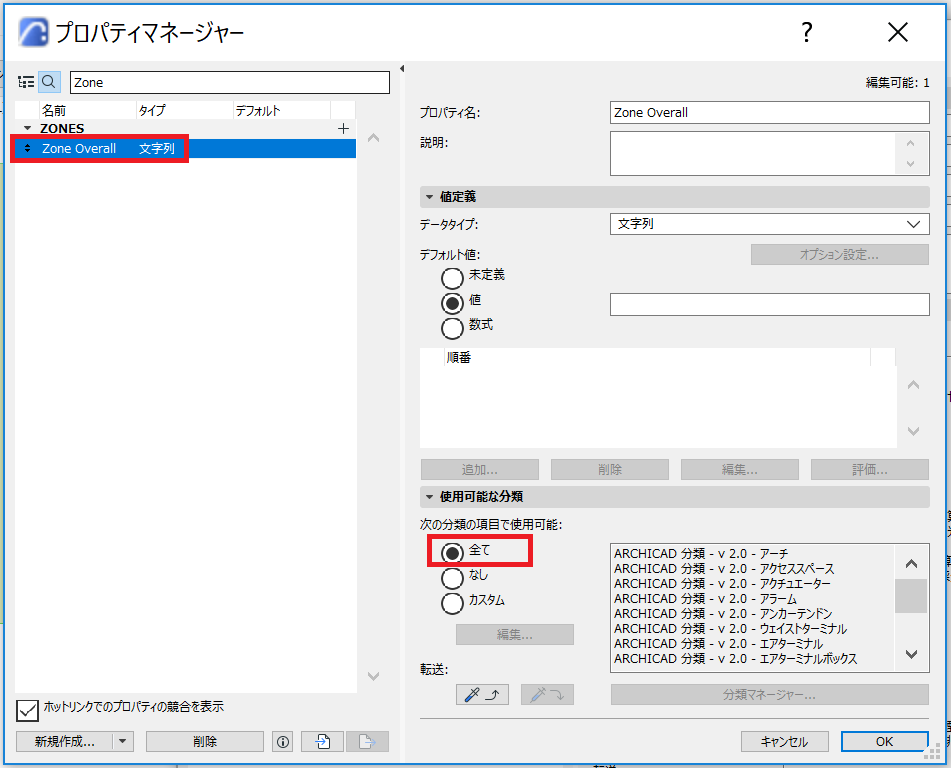

⑤使用可能な分類を変更します。今回は「全て」にします。これでプロパティマネージャーの設定は終了です。

２．ゾーンの設定

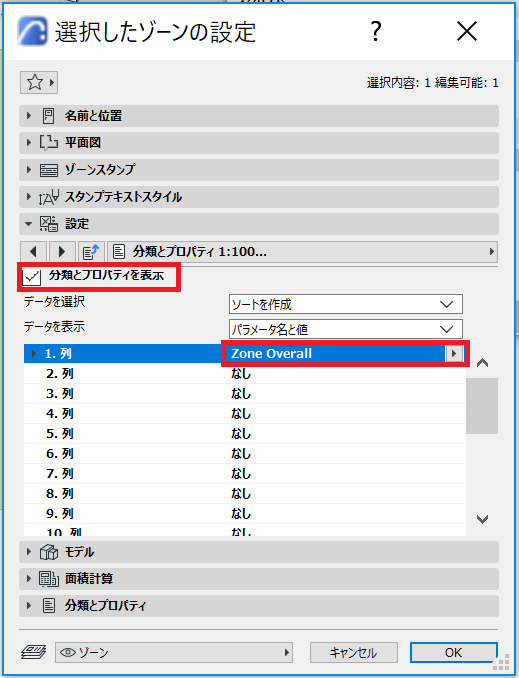

①ゾーンスタンプの設定を開き分類とプロパティの設定をおこないます。

②配置するゾーンの設定は分類とプロパティから先にインポートした”Zone Overall”を追加します。

３．Pythonの実行

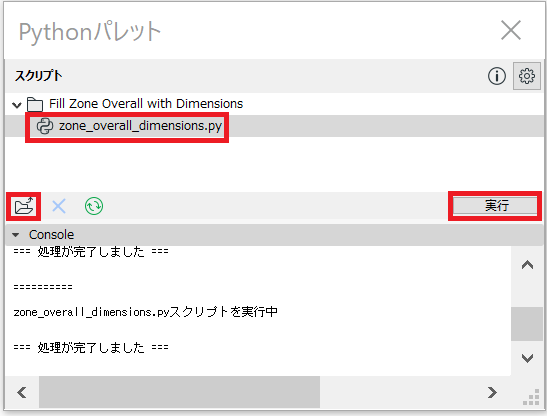

①Pythonパレットをだし、サンプルスクリプトを開き、実行します。

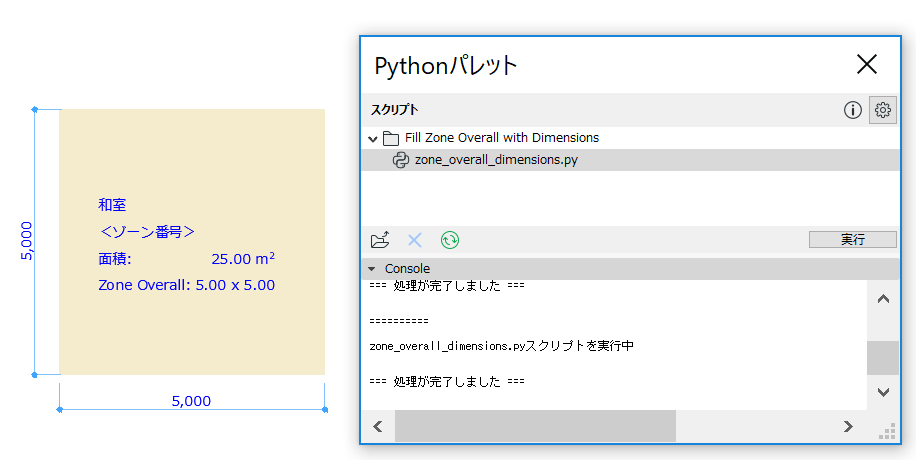

▼別のデータでもプロパティにゾーンの辺長さが自動で出力されるようになります。

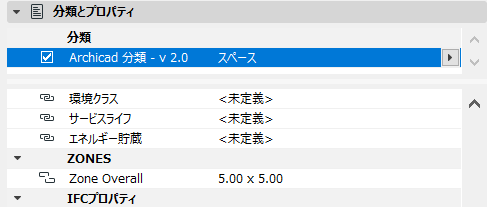

▼ゾーンのプロパティの中にも表示されます。

※試験機能のサンプルになりますので、必ずバックアップなどをとりながらお試しください。
