梁にソリッド編集の減算をかけても、削られた図面表示にならない

平塚麻衣

2024年09月11日 05:34
更新

<Archicad 27>

現象

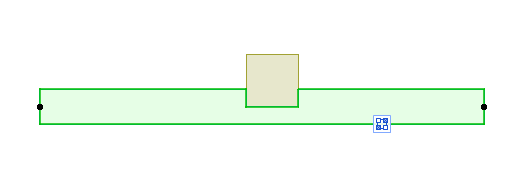

梁をモルフで減算すると３Dでは削られた表示になっているが、平面図の方では重なった表示になっている。梁が削られていない。

原因

梁の平面図表示がシンボル表示になっていた。

解決方法

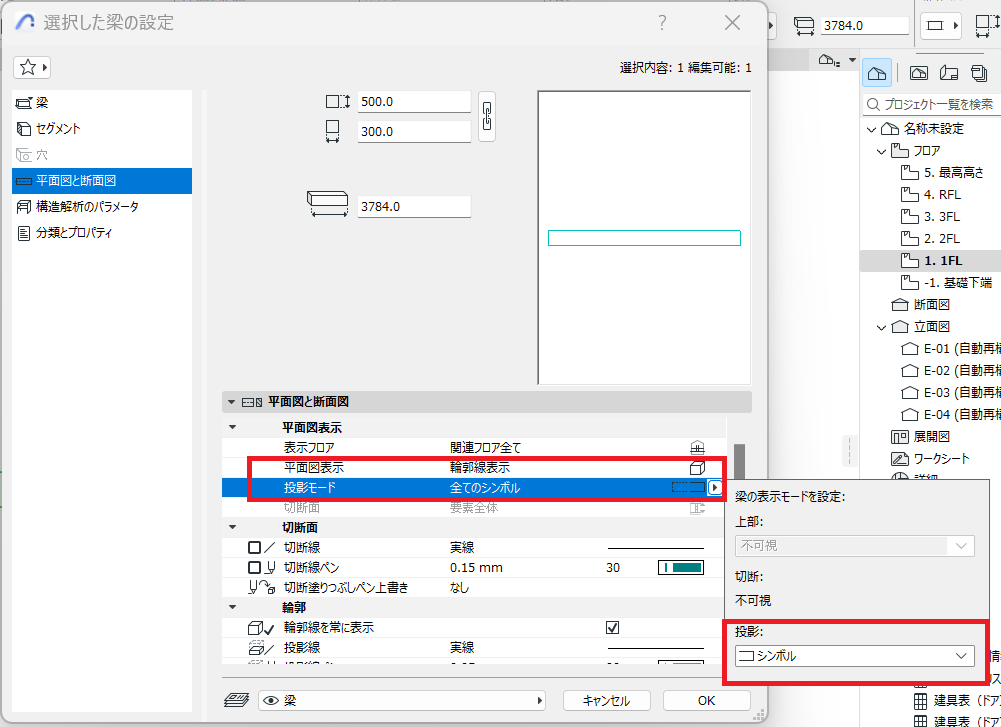

平面図表示・投影モードを、投影線になるように変更すると、減算された表示になります。
