<Archicad 25>
目的
外部から取り込んだオブジェクトをモルフ化し、再度オブジェクト登録したときに2Dシンボルが変わってしまいます。2Dシンボルを修正できますか?
オブジェクトにもよりますが、2Dシンボルの変更で修正をおこなえます。
手順
①登録したオブジェクトを選択し、ファイル>ライブラリとオブジェクト>ライブラリを開くにて、「2Dシンボル」の画面を開きます。

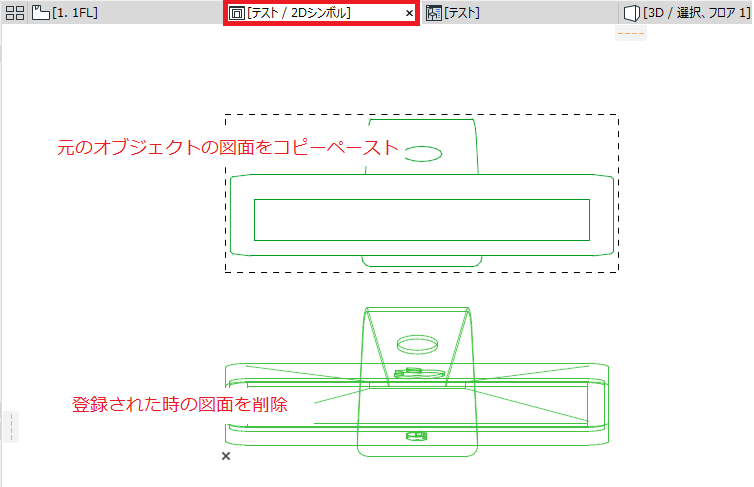

②2Dシンボルのタブが開かれるので、元の線を削除し、登録したいシンボル図面を平面図などからコピーし、貼り付けます。
位置などを調整します。

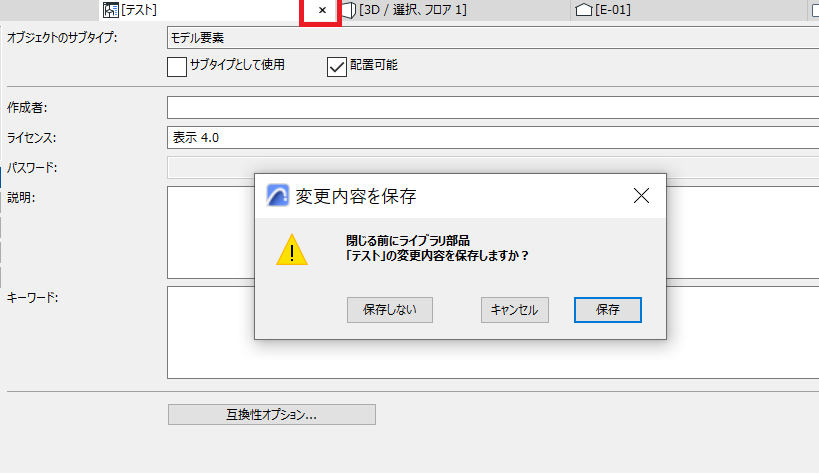

③「✕」でタブを閉じて、保存します。
結果

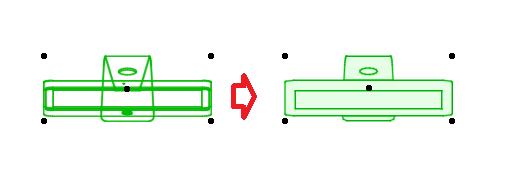

▼下のように2Dシンボルが修正されます
注意
※オブジェクトによってはシンボル変更ができない場合があります。
※オブジェクトの大きさで2Dシンボルの比率が変わってしまう場合があります。
※その場合は、直接塗りつぶし、線ツールで修正をおこなってください。
