BIMx 切断面の表現方法について（表現の上書き）

※2024/7/4のアップデートでBIMx切断面のカラーが変更できるようになりました！

BIMxでモデルを切断面で切ったときに、オレンジの断面色になってしまいますが、こちらの設定はBIMxでは変更できません。

Archicadで切断面を着色して出力する必要があります。

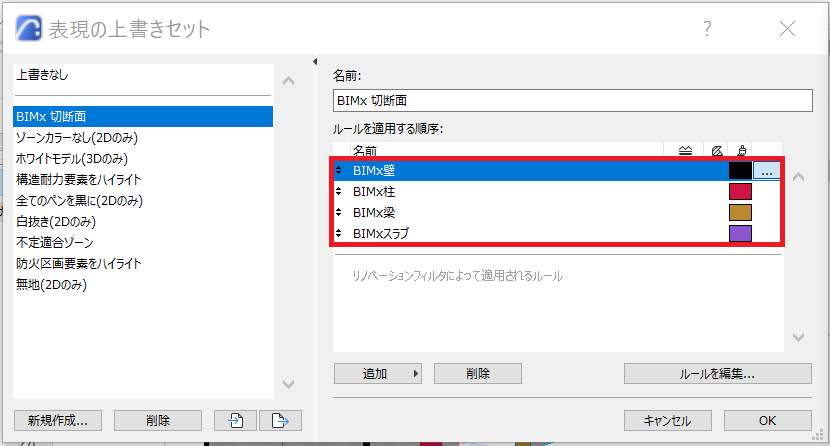

▼表現の上書きセットをBIMxモデル用に作成します。要素ごとにルールを作成していきます。

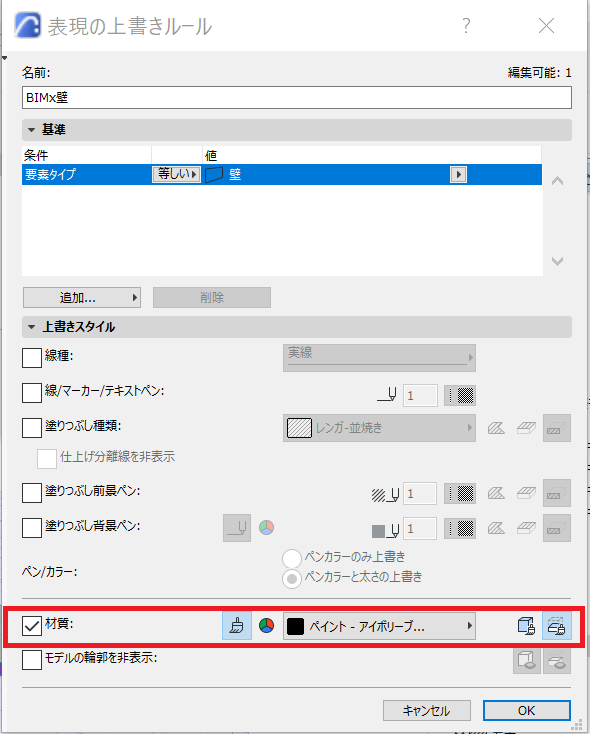

▼ルールは下のように基準に各要素タイプ（壁、柱、梁、スラブ）を入れ、材質の切断面の上書き、とします。

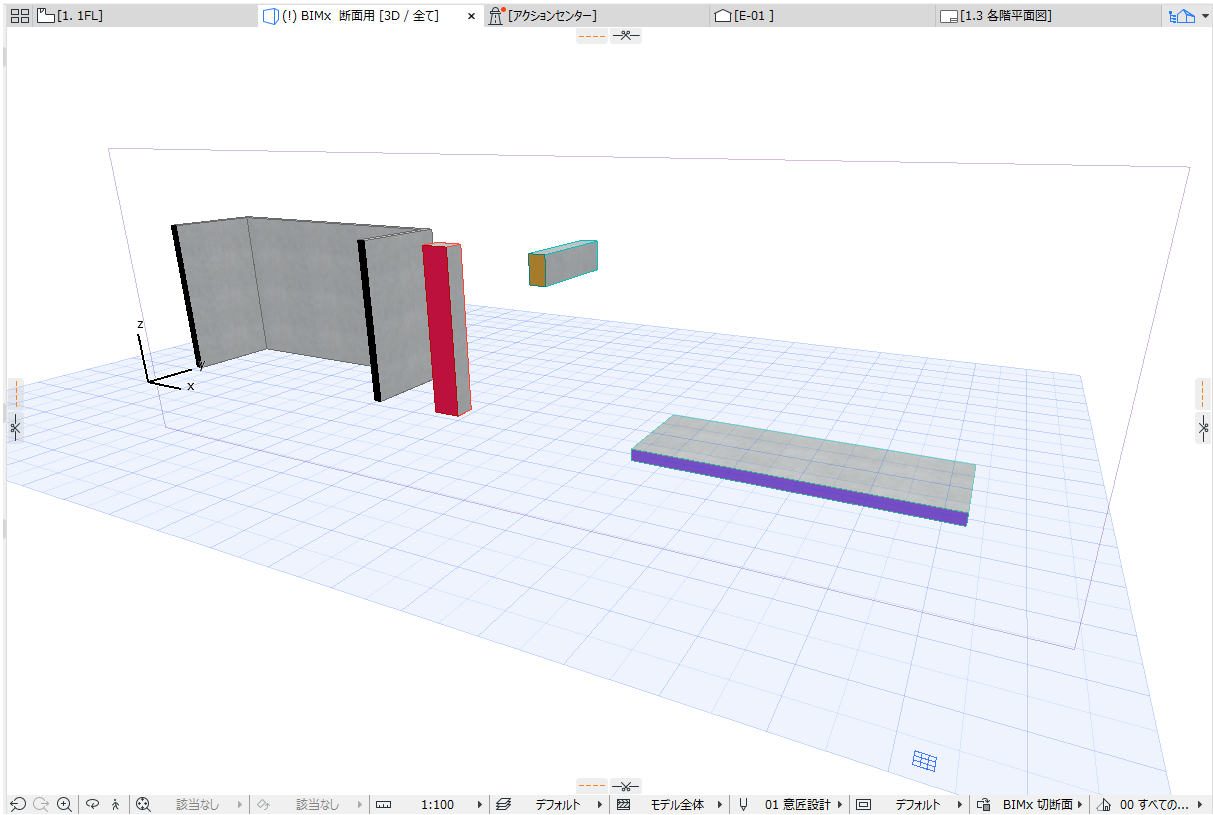

▼Archicadで要素ごとに色を変更しています。あらかじめ３D切断面で切った状態にしておきます。

▼BIMxで確認すると、要素ごとに切断面が異なった表現が確認できます。

※パースは切断したモデルとして出力されますので、全体確認は別途切断されていないパースビューの出力をおこなってください。

▼表現の上書きセットの作成方法についてはこちらをご確認ください。
